Открытый узел

STANDARD BOOM, 3.72M

STANDARD BOOM, 3.72M

STANDARD BOOM, 3.72M

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

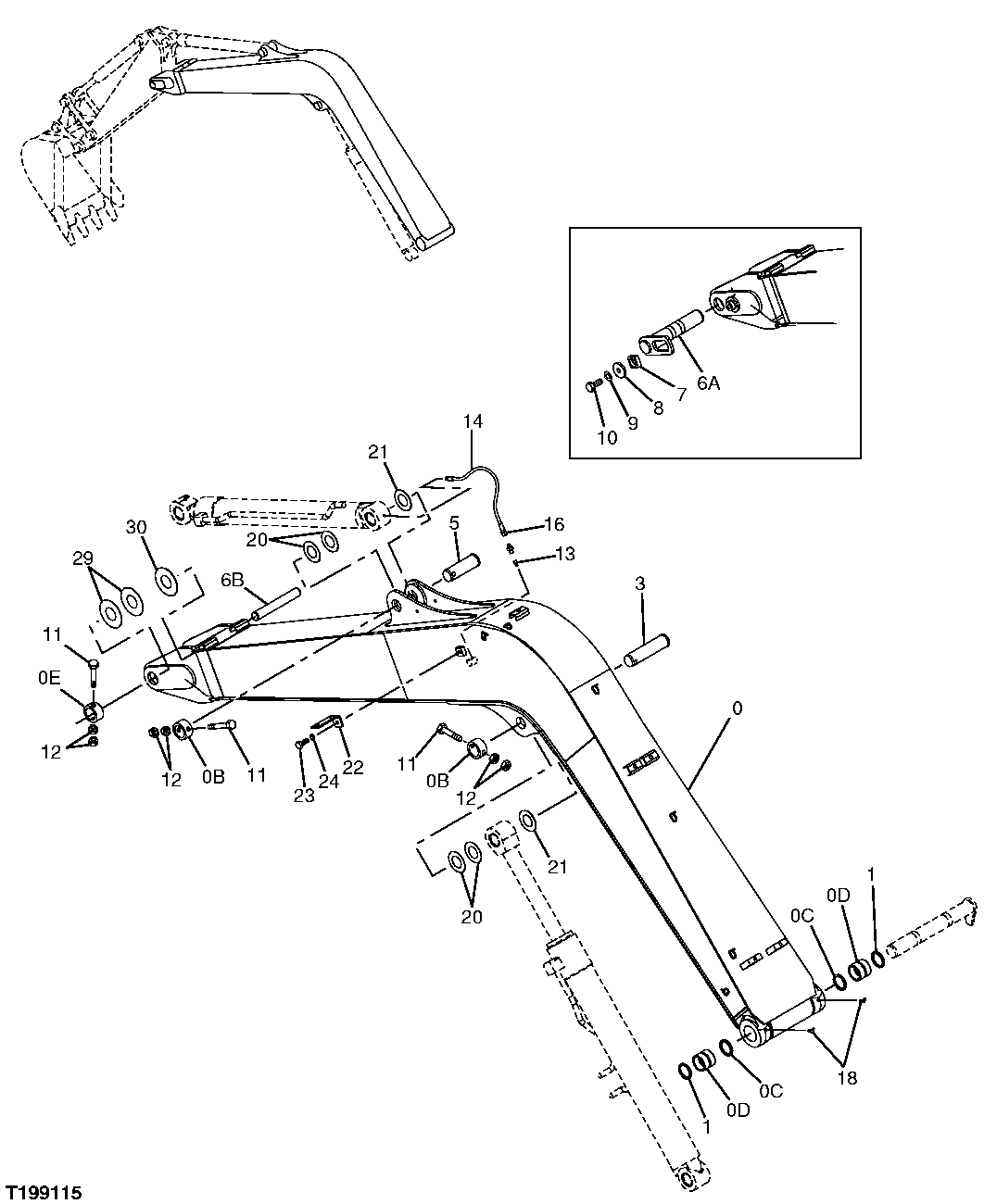

STANDARD BOOM, 3.72M

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7039607	1	Excavator Boom	-
1	TH105979	2	Seal	-
3	3055536	1	Pin Fastener	-
5	3076942	1	Pin	-
7	4424425	1	Spacer	(UNITS BUILT BEFORE APRIL 2002)
8	4426128	1	Washer	(UNITS BUILT BEFORE APRIL 2002)
9	J257218	1	Lock Washer	(UNITS BUILT BEFORE APRIL 2002)
10	T116332	1	Bolt	(UNITS BUILT BEFORE APRIL 2002)
11	4435123	2	Pin Fastener	-
11	4435123	1	Pin Fastener	(UNITS BUILT AFTER MARCH 2002)
12	14M7276	2	Nut	M16, (UNITS BUILT AFTER MARCH 2002)
12	14M7276	4	Nut	M16
13	TH100074	1	Lubrication Fitting	-
14	4129123	1	Hydraulic Hose	-
16	X4F3P4S	1	Adapter Fitting	(SUB FOR 94-1301)
18	T116334	2	Lubrication Fitting	-
20	4374459	4	Plate	-
21	4374437	2	Plate	-
22	4224631	1	Angle	-
23	J901425	1	Cap Screw	-
24	12H317	1	Lock Washer	9/16"
29	4394384	2	Plate	-
30	4394385	1	Plate	-
0B	4434950	2	Stop	-
0C	TH105979	2	Seal	-
0D	4445478	2	Bushing	-
0E	4434951	1	Stop	(UNITS BUILT AFTER MARCH 2002)
6A	8082132	1	Pin Fastener	(UNITS BUILT BEFORE APRIL 2002)
6B	3096626	1	Pin	(UNITS BUILT AFTER MARCH 2002)
