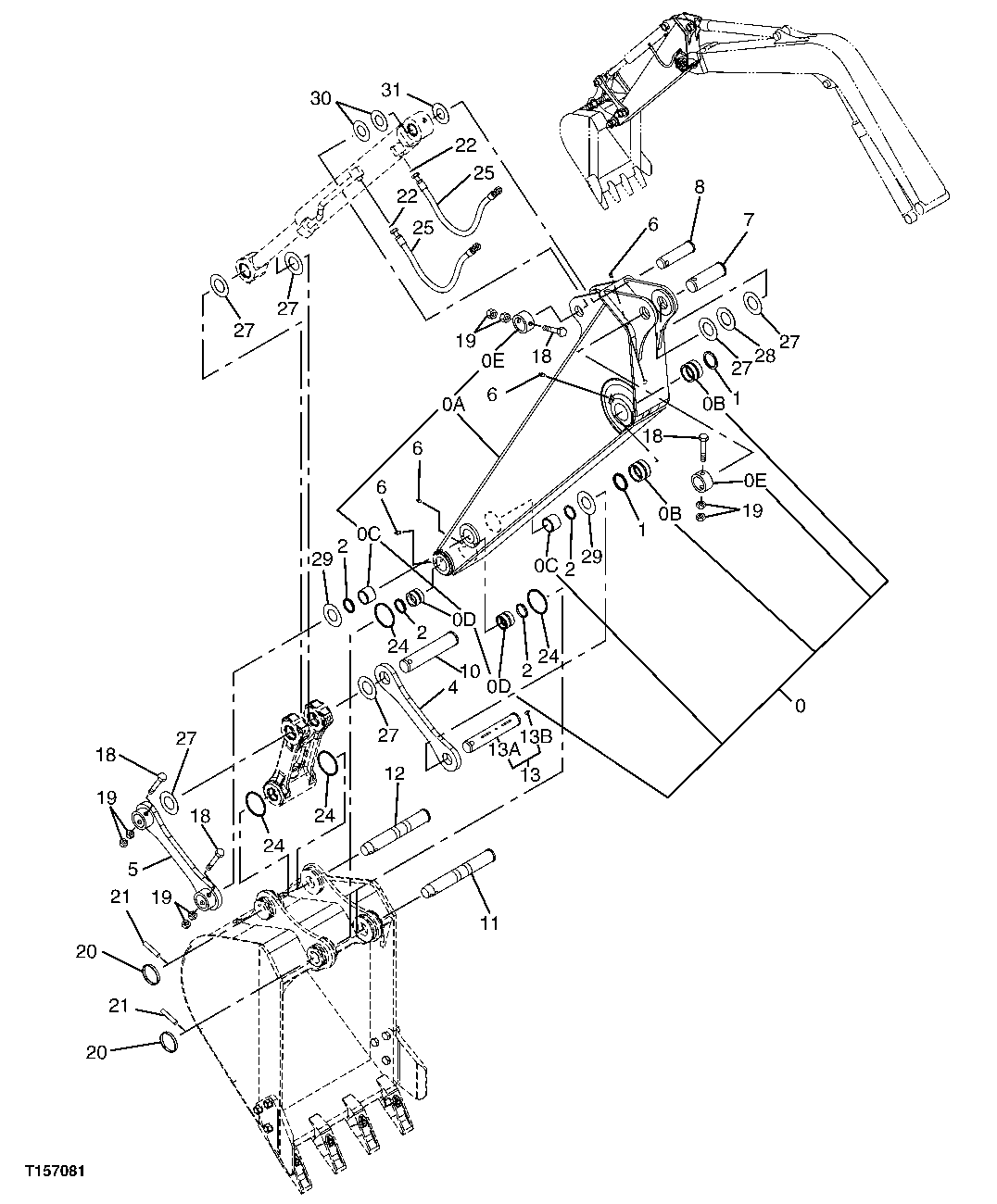

STANDARD ARM, 1.62M (FOR USE WITH STANDARD BOOM)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7039606J	1	Arm	(SUB FOR 7039606)
1	TH105979	2	Seal	-
2	4349913	4	Seal	-
4	3076932J	1	Link	(SUB FOR 3076932)
5	8082538J	1	Link	(SUB FOR 8082538)
6	TH100074	4	Lubrication Fitting	-
7	3076942	1	Pin	-
8	3076944	1	Pin	-
10	3076951	1	Pin	-
11	3090726	1	Pin Fastener	-
12	3090725	1	Pin Fastener	-
13	-	1	Part 17	( 9154092 NLA)
18	4435123	4	Pin Fastener	-
19	14M7276	8	Nut	M16
20	4065688	2	Retainer	-
21	4065689	2	Pin Fastener	-
22	T77857	2	O-Ring	-
24	4406388	4	O-Ring	-
25	4464138	2	Hydraulic Hose	-
27	4374459	6	Plate	-
28	4374437	1	Plate	-
29	4374458	2	Plate	-
30	4377449	2	Shim	-
31	4374453	1	Plate	-
0A	-	1	Part 2	( <service-part>6019742</service-part> NSEP)
0B	4445477	2	Bushing	-
0C	4356103	2	Bushing	(SUB FOR 4374061)
0D	4445475	2	Bushing	-
0E	4434950	2	Stop	-
13A	3076948	1	Pin	-
13B	TH100074	1	Lubrication Fitting	-

STANDARD ARM, 1.62M (FOR USE WITH STANDARD BOOM)
