PILOT HOSES(HYDRAULIC PUMP TO PILOT FILTER AND CONTROL VALVE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4611025	1	Oil Filter	SUB FOR 4408959
1	J901095	2	Bolt	SUB FOR AT121865
1	12M7066	2	Lock Washer	10 mm
2	A852143	1	Adapter Fitting	-
2	4506418	1	O-Ring	-
3	4450097	1	Hydraulic Hose	-
4	A852144	1	Adapter Fitting	-
4	4506418	1	O-Ring	-
5	A852344	1	Elbow Fitting	-
5	4506418	1	O-Ring	-
8	A852122	2	Adapter Fitting	-
8	M800650	1	Packing	-
10	4618606	1	Hose	SUB FOR 4453172 OR 4463067
11	4450099	1	Hydraulic Hose	-
12	A852122	2	Adapter Fitting	-
12	M800650	1	Packing	-
15	4450100	1	Hydraulic Hose	-
16	A852122	1	Adapter Fitting	-
16	M800650	1	Packing	-
17	A852222	1	Union Fitting	-
17	M800650	1	Packing	-
21	4219918	1	Isolator	-
22	H77698	2	Tie Band	-
24	4459699	1	Solenoid Hydraulic Valve	-
25	24M7096	2	Washer	10.500 X 18 X 1.600 mm
25	-	2	Part 30	12M7065 NLA
25	19M7981	2	Cap Screw	M8 X 55
31	4487648	1	Gasket	SUB FOR 0308704
32	0308703	1	Pressure Relief Valve	-
33	4487138	1	O-Ring	SUB FOR 0308705
34	-	1	Part 35	-
35	9228867	1	Shim	SUB FOR 4293211
36	0308709	1	Fitting Plug	-
51	0709701	1	Pressure Relief Valve	-
61	4174541	2	Fitting	-
62	A885002	1	Plug	-
0A	AT186554	1	Filter Element	SUB FOR 4370435 OR AT214263
0B	-	1	Part 3	4191301 NLA
0C	TH105683	1	O-Ring	SUB FOR A811060, 4153538, TH0430809 OR 0430809
0D	4472430	1	Pressure Relief Valve	-
35A	4606473	2	Shim	SUB FOR 4309836
35B	4487297	2	Shim	SUB FOR 4309837
35C	-	2	Part 39	4309838 NLA
35D	4601120	2	Shim	-
61A	M800650	1	Packing	-
62A	4506418	1	O-Ring	-

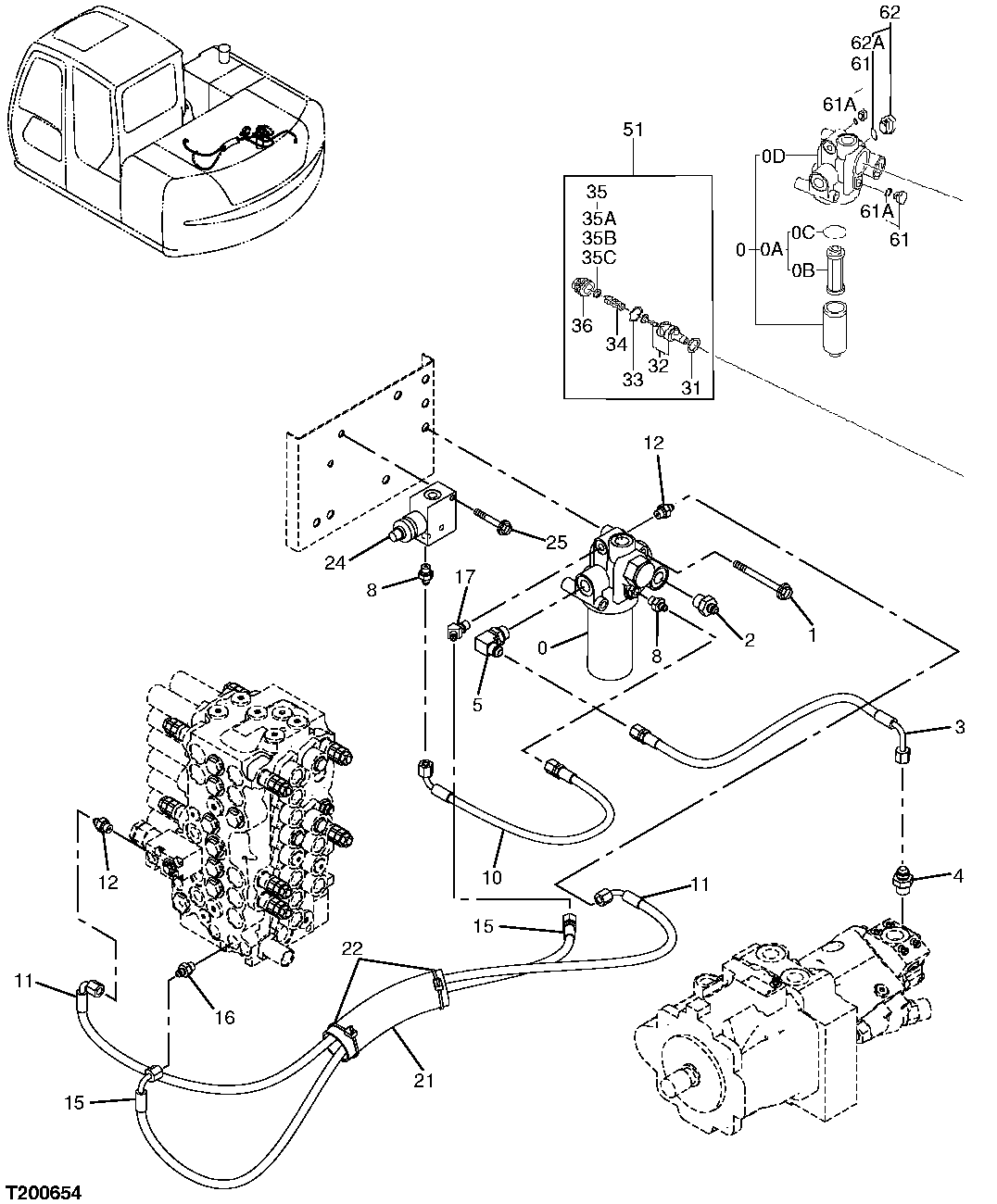

PILOT HOSES(HYDRAULIC PUMP TO PILOT FILTER AND CONTROL VALVE)
