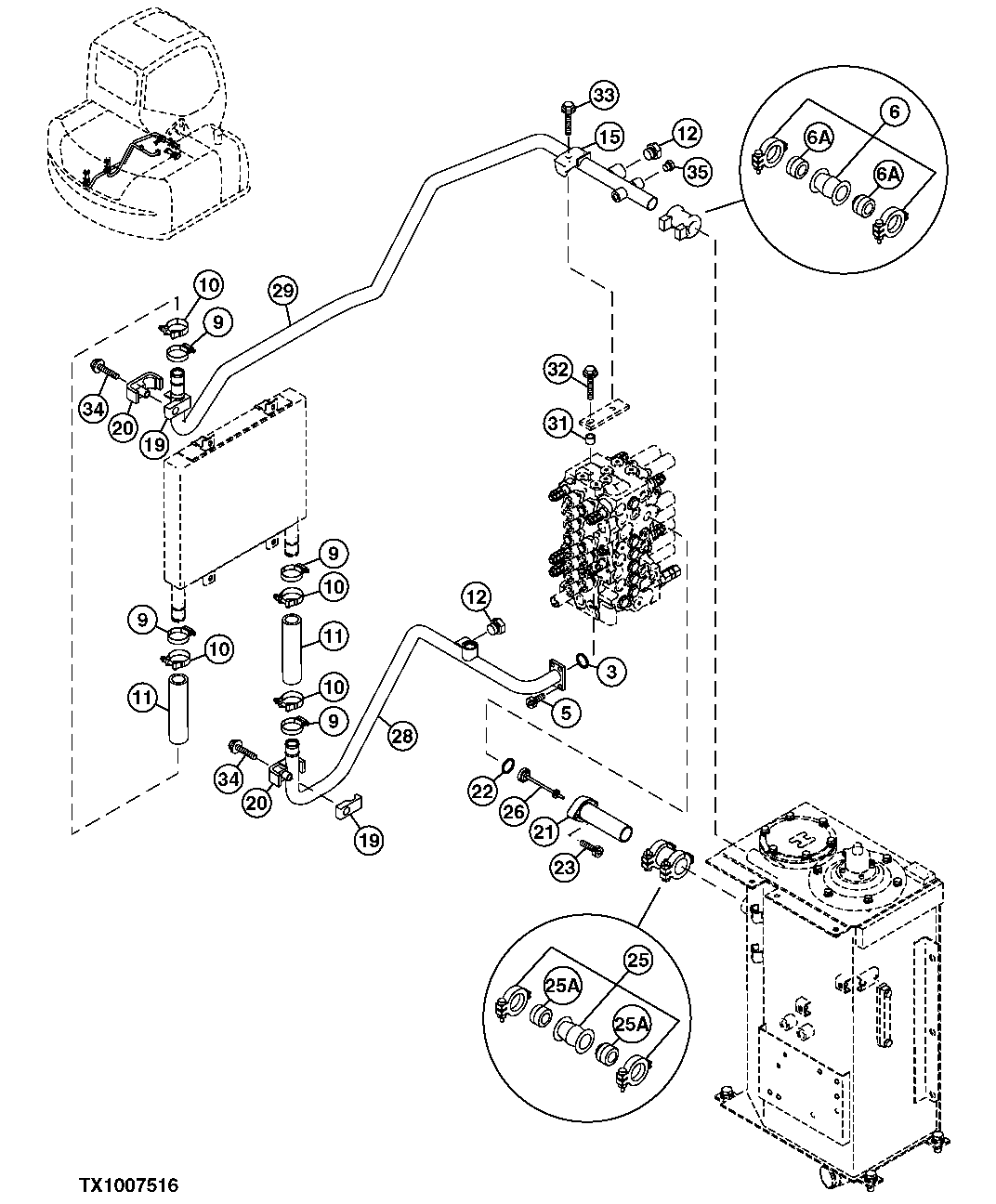

HYDRAULIC RETURN LINES (CONTROL VALVE TO RESERVOIR)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	AT264324	1	O-Ring	SUB FOR A811035
5	J781025	4	Bolt	-
6	4071213	1	Coupling	SUB FOR FXV00000005
9	AR65293	4	Clamp	-
10	4296063	4	Hose Clamp	-
11	-	2	Part 7	CUT FROM BULK HOSE
12	A885006	2	Plug	-
12	AT318035	1	O-Ring	SUB FOR 4506424
15	4190127	1	Clamp	-
19	4462051	2	Isolator	-
20	8085521	2	Clamp	-
21	8082930	1	Line	-
22	A811040	1	O-Ring	-
23	19M8337	2	Screw	M10 X 30, SUB FOR J781035
25	4069801	1	Coupling	SUB FOR 4712341 AND 4196259
26	4255212	1	Check Valve	-
28	7040475	1	Line	-
29	7040476	1	Line	-
31	4457103	1	Bushing	-
32	19M7662	1	Cap Screw	M10 X 30
32	12M7067	1	Lock Washer	12 mm
32	24M7346	1	Washer	11 X 20 X 2 mm
33	19M8348	1	Cap Screw	M12 X 65
33	12H301	1	Lock Washer	1/2"
34	19M8088	2	Cap Screw	M12 X 75
34	12M7067	2	Lock Washer	12 mm
34	24M7047	2	Washer	13 X 24 X 2.500 mm
35	A885003	1	Pipe Plug	-
35	CH11570	1	O-Ring	-
6A	-	2	Part 4	4196258 NLA
25A	4196259	2	Seal	NLA, ORDER4069801

HYDRAULIC RETURN LINES (CONTROL VALVE TO RESERVOIR)
