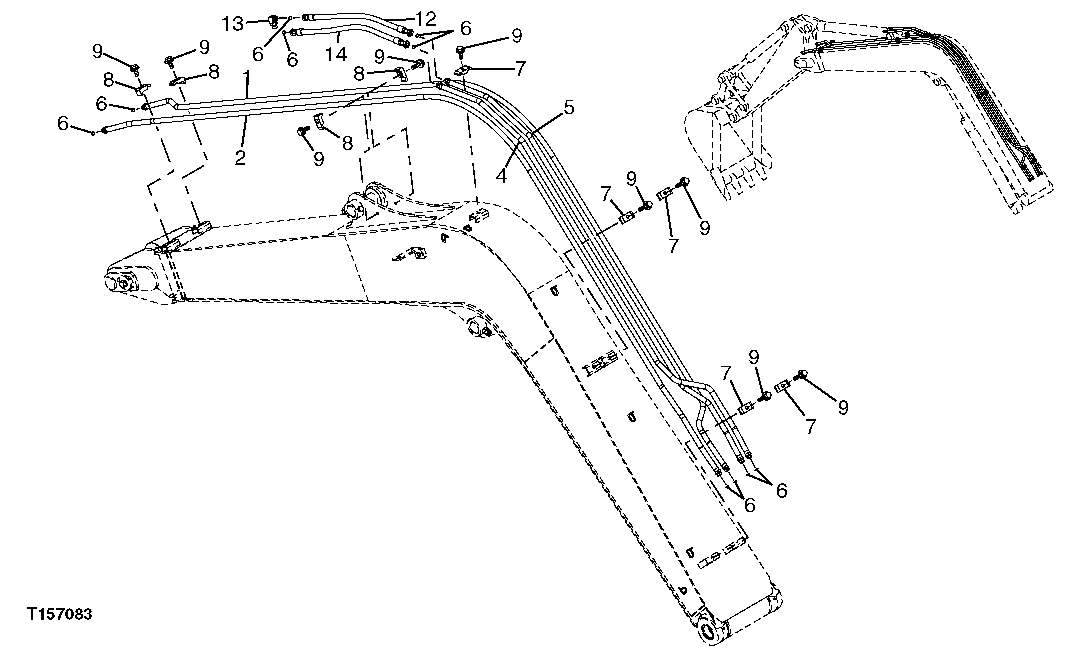

HYDRAULIC LINES ON BOOM TO CYLINDERS (STANDARD BOOM)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	8098081	1	Pipe	(SUB FOR 8083103)
2	8083104	1	Line	-
4	8084023	1	Line	-
5	8084024	1	Line	-
6	T77857	10	O-Ring	-
7	4189858	5	Clamp	-
8	4190125	4	Clamp	-
9	19M7361	9	Cap Screw	M12 X 50
9	12H301	9	Lock Washer	1/2"
12	AP36236	1	Hydraulic Hose	-
13	A853344	1	Elbow Fitting	(SUB FOR 4200580)
13	4506418	1	O-Ring	-
14	4388835	1	Hydraulic Hose	-

HYDRAULIC LINES ON BOOM TO CYLINDERS (STANDARD BOOM)
