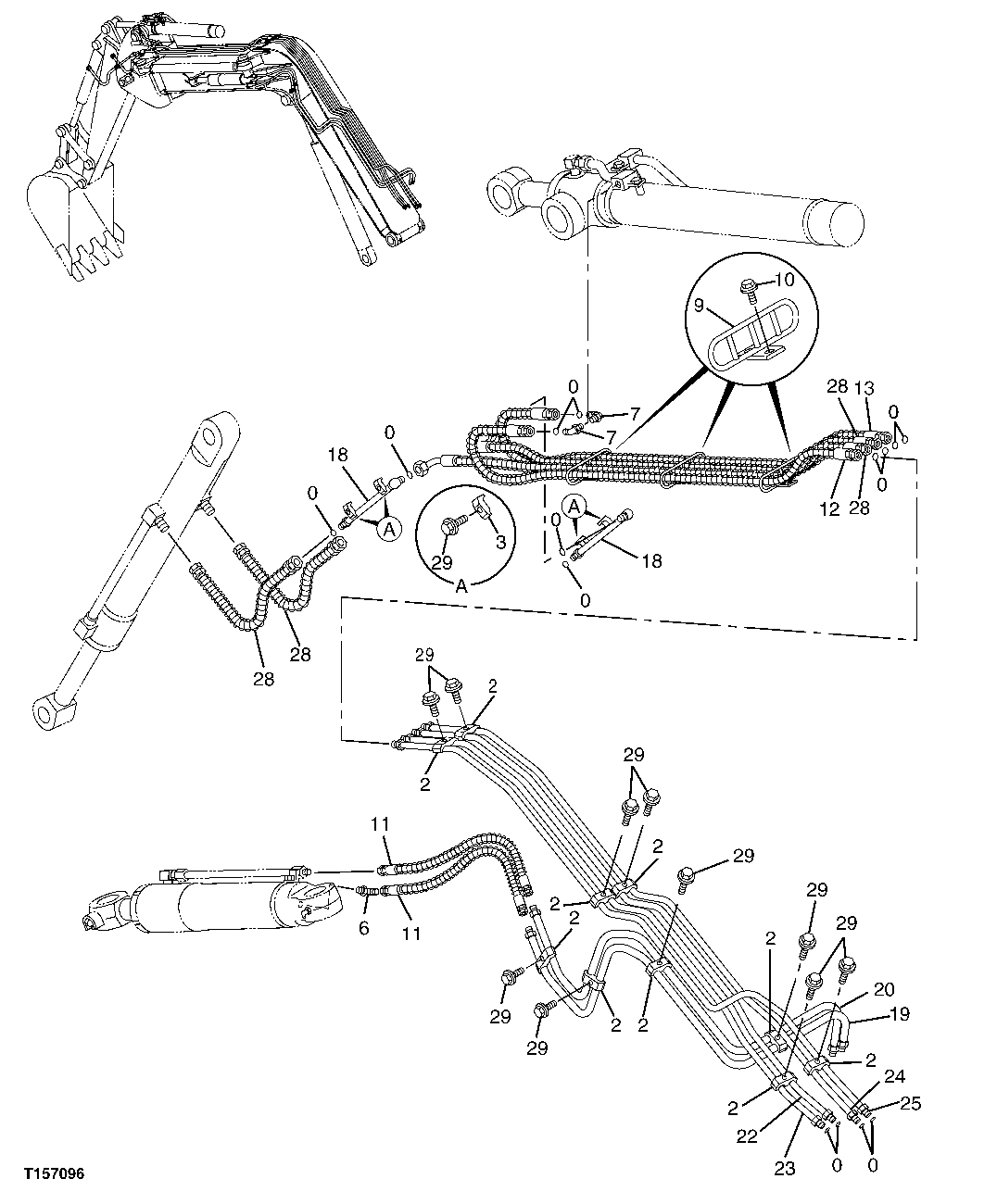

HYDRAULIC LINES ON BOOM TO CYLINDERS (OFFSET BOOM)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	T77857	14	O-Ring	-
2	4189858	10	Clamp	-
3	4190125	4	Clamp	-
6	A852333	1	Elbow Fitting	(SUB FOR 4154671)
6	CH11570	1	O-Ring	-
7	A853344	2	Elbow Fitting	(SUB FOR 4200580)
7	4506418	1	O-Ring	-
9	8060253	3	Bracket	-
10	19M7872	6	Cap Screw	M12 X 25
10	12H301	6	Lock Washer	1/2"
11	4392171	2	Hydraulic Hose	-
12	4415185	1	Hydraulic Hose	-
13	4418358	1	Hydraulic Hose	-
18	8082544	2	Oil Line	-
19	8070281	1	Line	-
20	8070282	1	Line	-
22	8084838	1	Oil Line	-
23	8084839	1	Oil Line	-
24	8084837	1	Oil Line	-
25	8084836	1	Oil Line	-
28	AP36006	4	Hydraulic Hose	-
29	19M7361	14	Cap Screw	M12 X 50
29	12H301	14	Lock Washer	1/2"

HYDRAULIC LINES ON BOOM TO CYLINDERS (OFFSET BOOM)
