Открытый узел

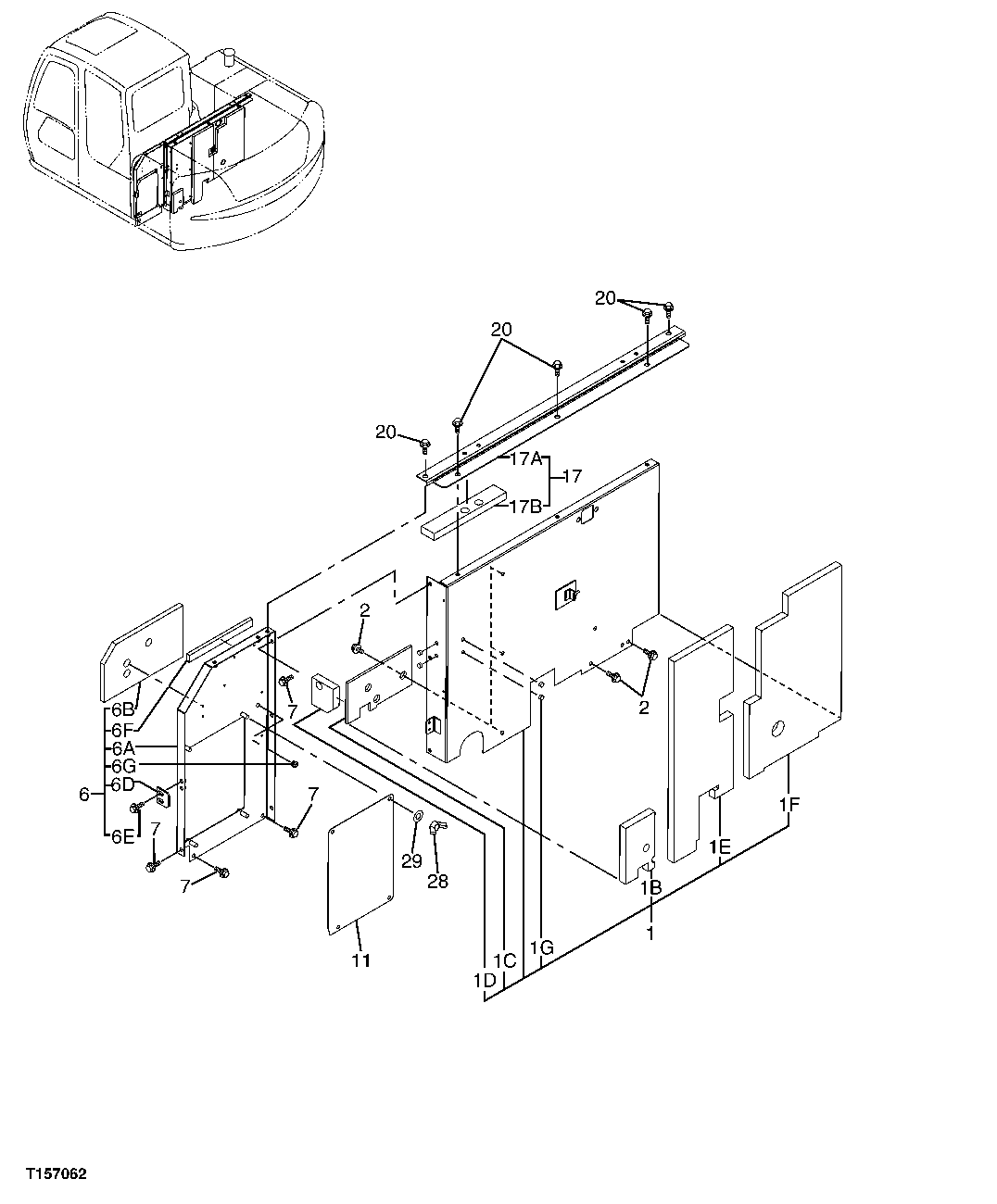

ENGINE AND COOLING PACKAGE COMPARTMENT FRONT PANELS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	9206201	1	Cover	-
2	19M7662	5	Cap Screw	M10 X 30
2	12M7066	5	Lock Washer	10 mm
2	24M7028	5	Washer	10.500 X 20 X 2 mm
6	9211555	1	Cover	-
7	24M7028	6	Washer	10.500 X 20 X 2 mm
7	12M7066	6	Lock Washer	10 mm
7	19M7662	6	Cap Screw	M10 X 30
11	4470117	1	Cover	-
17	9208524	1	Cover	-
20	24M7346	5	Washer	11 X 20 X 2 mm
20	12M7067	5	Lock Washer	12 mm
20	19M7662	5	Cap Screw	M10 X 30
28	14M7025	4	Wing Nut	M10
29	24M7101	4	Washer	11 X 34 X 3 mm
1B	4452136	1	Isolator	-
1C	4452147	1	Isolator	-
1D	4452132	1	Isolator	-
1E	3093108	1	Isolator	-
1F	3093110	1	Isolator	-
1G	4461449	4	Pipe Plug	-
6A	-	1	Part 12	( 7042033 NLA)
6B	4463747	1	Isolator	-
6D	4455694	1	Stop	-
6E	12M7066	2	Lock Washer	10 mm
6E	24M7296	2	Washer	10.500 X 30 X 2.500 mm
6E	19M7402	2	Cap Screw	M10 X 25, (SUB FOR J031025)
6F	4457963	1	Isolator	-
6G	94-2817	1	Grommet	-
17A	-	1	Part 25	( 8083007 NLA)
17B	4454331	1	Isolator	-

ENGINE AND COOLING PACKAGE COMPARTMENT FRONT PANELS

Нет текстового описания
