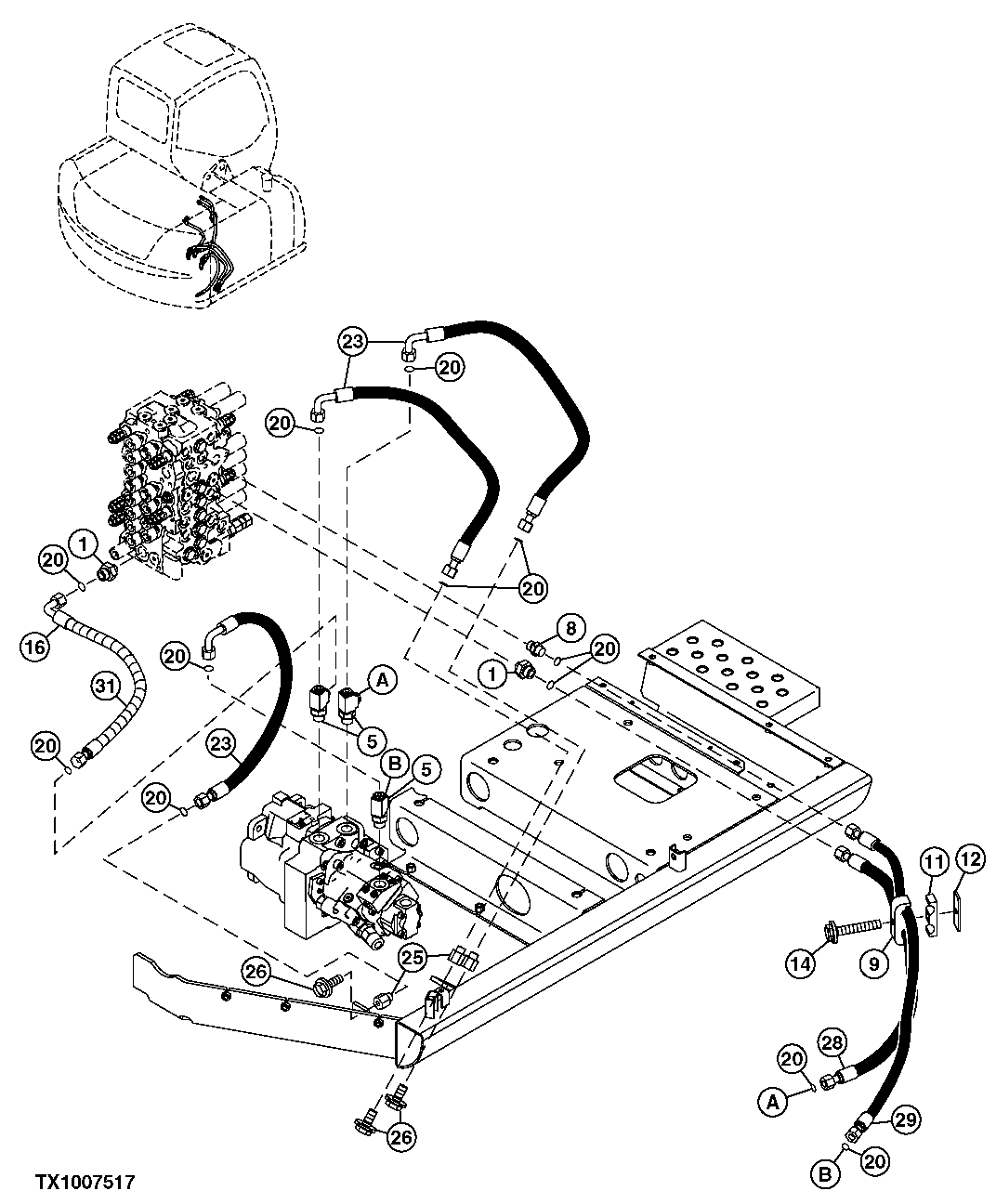

DELIVERY PIPING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT318035	1	O-Ring	(SUB FOR 4506424)
1	A853164	2	Adapter Fitting	-
5	A853464	3	Fitting	-
5	AT318035	1	O-Ring	(SUB FOR 4506424)
8	A853144	1	Adapter Fitting	-
8	4506418	1	O-Ring	-
9	FYD00008760	1	Clamp	SUB FOR 8082431
11	AT318021	1	Clamp	(SUB FOR 4285722)
12	4303989	1	Adjusting Strap	-
14	12M7066	1	Lock Washer	10 mm
14	24M7096	1	Washer	10.500 X 18 X 1.600 mm
14	19M7328	1	Cap Screw	M10 X 70, (SUB FOR J021070 ) (ALSO ORDER 24M7096 AND 12M7066)
16	4455708	1	Hydraulic Hose	-
20	T77857	12	O-Ring	-
23	4457818	3	Hydraulic Hose	-
25	4446638	3	Pipe Plug	-
26	19M7662	3	Cap Screw	M10 X 30
26	12M7066	3	Lock Washer	10 mm
26	24M7028	3	Washer	10.500 X 20 X 2 mm
28	4455527	1	Hydraulic Hose	-
29	4455528	1	Hydraulic Hose	-
31	-	2	Part 22	(MAKE FROM XHG-075, BULK MATERIAL, CUT TO LENGTH), ( 4327294 NLA)
