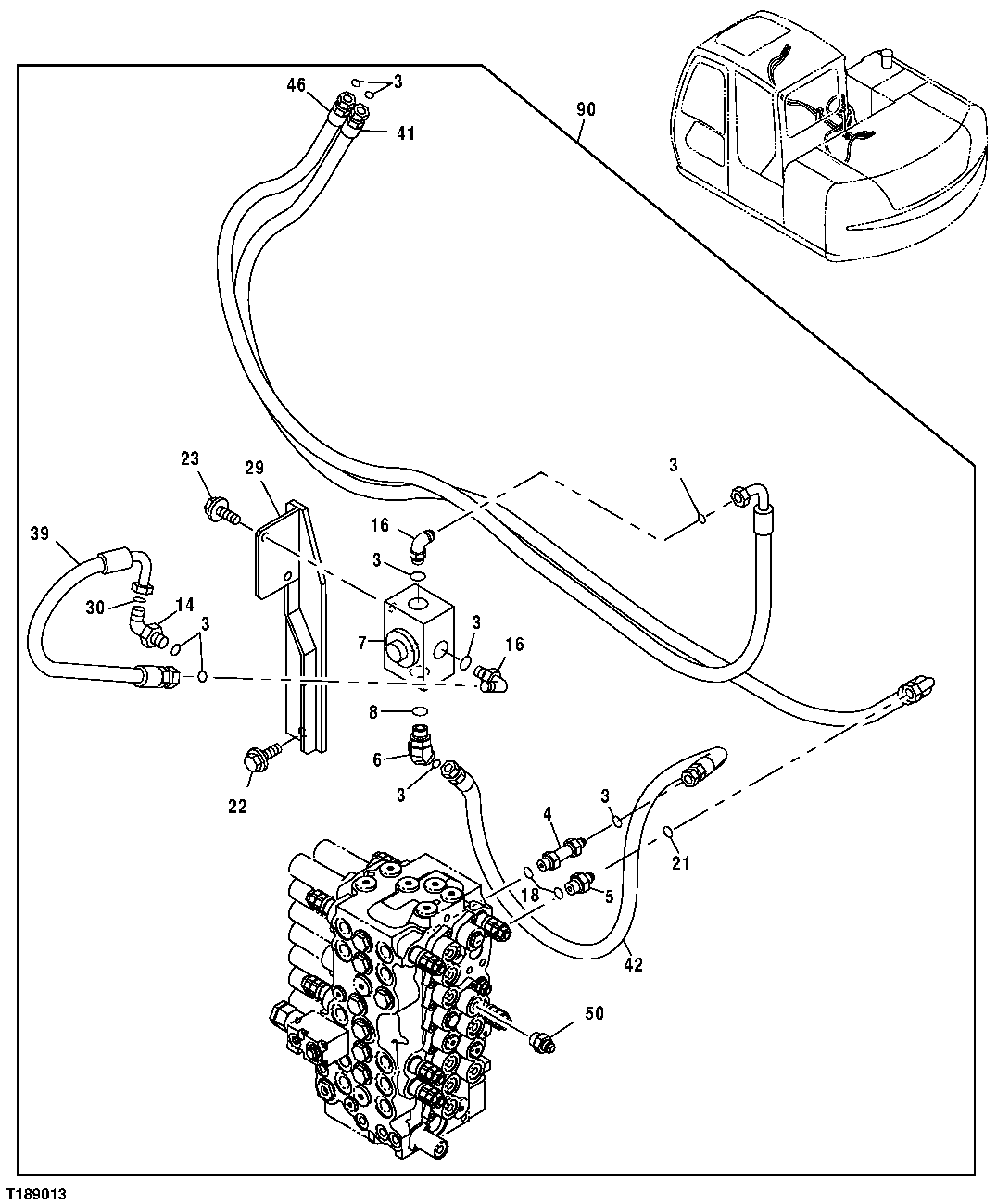

AUXILIARY HYDRAULIC LINE KIT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	T77858	9	O-Ring	-
4	4197532	1	Adapter Fitting	-
4	-	1	Part 3	4235035 NLA
5	4189602	1	Fitting	-
6	PMH2406	1	Fitting	-
7	4261540	1	Flow Control Hyd. Valve	-
8	TH101926	1	O-Ring	-
14	A853366	1	Elbow Fitting	-
16	4202113	2	Elbow Fitting	-
18	4506418	2	O-Ring	-
21	T77932	1	O-Ring	-
22	19M7788	1	Screw	M12 X 25
28	19M7784	2	Screw	M10 X 20
29	AT302575	1	Bracket	-
30	AT318035	1	O-Ring	SUB FOR 4506424
39	AT302489	1	Hydraulic Hose	Fabricate
41	AT302486	1	Hydraulic Hose	Fabricate
42	AT302487	1	Hydraulic Hose	-
46	AT302488	1	Hydraulic Hose	Fabricate
50	4394262	2	Pressure Relief Valve	-
90	-	1	Part 21	AUXILIARY HYDRAULIC LINE KIT, INCLUDES ALL COMPONENTS NECESSARY TO ADD AUXILIARY LINES, ADDITIONAL COMPONENTS LISTED ON FOLLOWING PAGES; WHOLE GOODS, AT302485 NLA
