Открытый узел

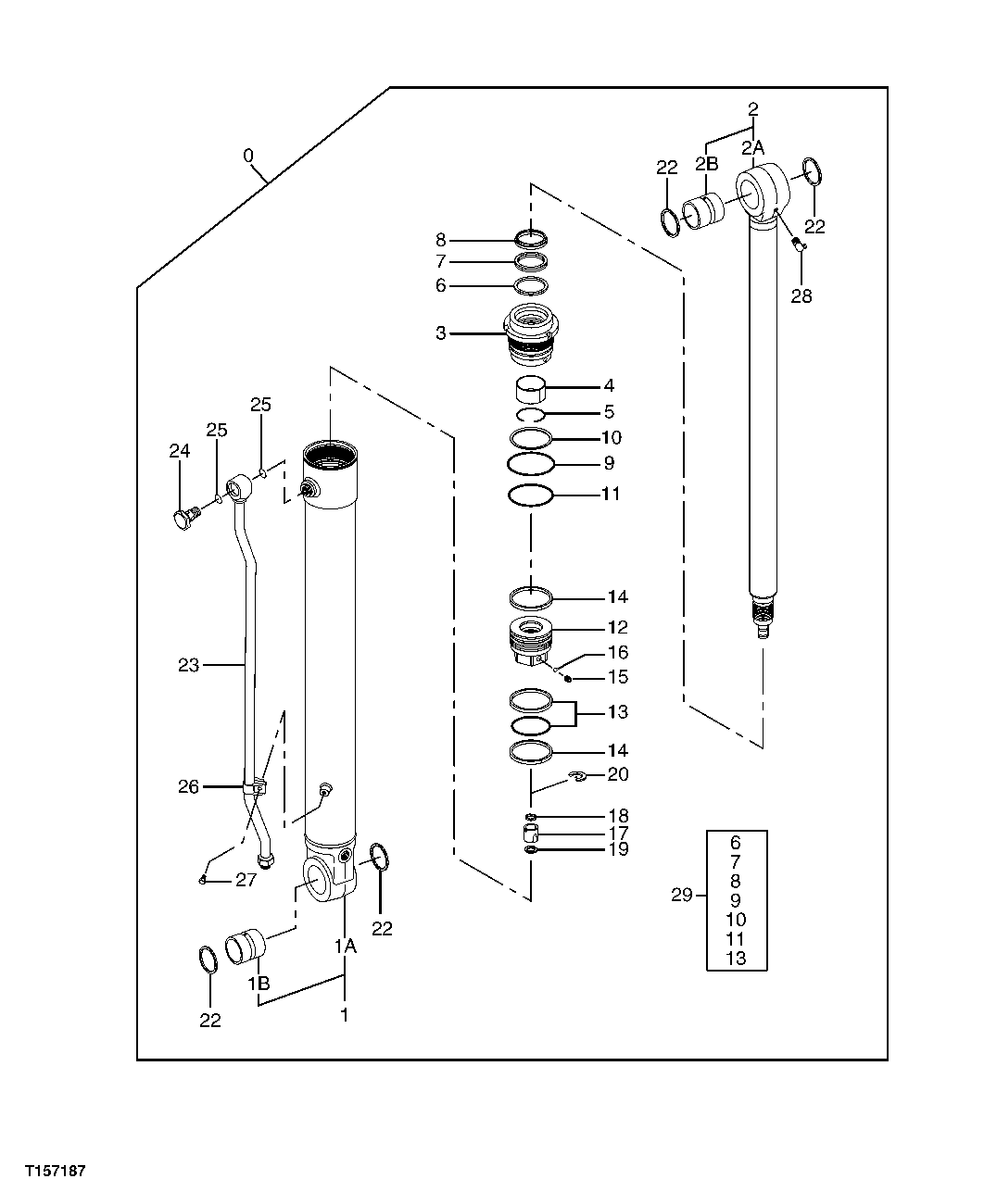

ARM CYLINDER (STANDARD BOOM)

ARM CYLINDER (STANDARD BOOM)

ARM CYLINDER (STANDARD BOOM)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

ARM CYLINDER (STANDARD BOOM)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9197150J	1	Hydraulic Cylinder	(SUB FOR 9197150)
1	0826901J	1	Hydraulic Cylinder Barrel	(SUB FOR 0826901)
2	0826904J	1	Hydraulic Cylinder Rod	(SUB FOR 0826904)
3	0826906	1	Hydraulic Cylinder Cap	-
4	0826907	1	Bushing	-
5	0225704	1	Snap Ring	-
6	0826908	1	Ring	(K)
7	AT264378	1	Ring	(K) (SUB FOR 0225711)
8	AT264377	1	Ring	(K) (SUB FOR 0444715)
9	CH18696	1	Packing	(K) (SUB FOR A811090)
10	0826909	1	Back-Up Ring	(K)
11	A810095	1	O-Ring	-
12	0826910	1	Piston	-
13	AT264392	1	Ring	(K) (SUB FOR 0310608)
14	0667108	2	Scraper Ring	-
15	0310612	1	Set Screw	-
16	0111818	1	Ball	-
17	0444708	1	Bearing	-
18	0714904	1	Seal	-
19	0396211	2	Snap Ring	-
20	0444710	1	Snap Ring	-
22	FXB00015614	4	Seal	(SUB FOR 0824205 AND 4117954)
23	0826911J	1	Oil Line	(SUB FOR 0826911)
24	4480022	1	Plug	(SUB FOR 0826814)
25	CH17886	2	Packing	(SUB FOR 4509182)
26	4694711	1	Holder	(SUB FOR 0826815)
27	0826816	1	Bolt	-
28	AH226482	1	Lubrication Fitting	(SUB FOR 0225709)
29	4464985	1	Seal Kit	(INCLUDES ALL (K) PARTS)
1A	0826902	1	Tube	-
1B	4374602	1	Bushing	(SUB FOR 0826903)
2A	-	1	Part 6	( <service-part>0826905</service-part> NLA)
2B	4374602	1	Bushing	(SUB FOR 0826903)
