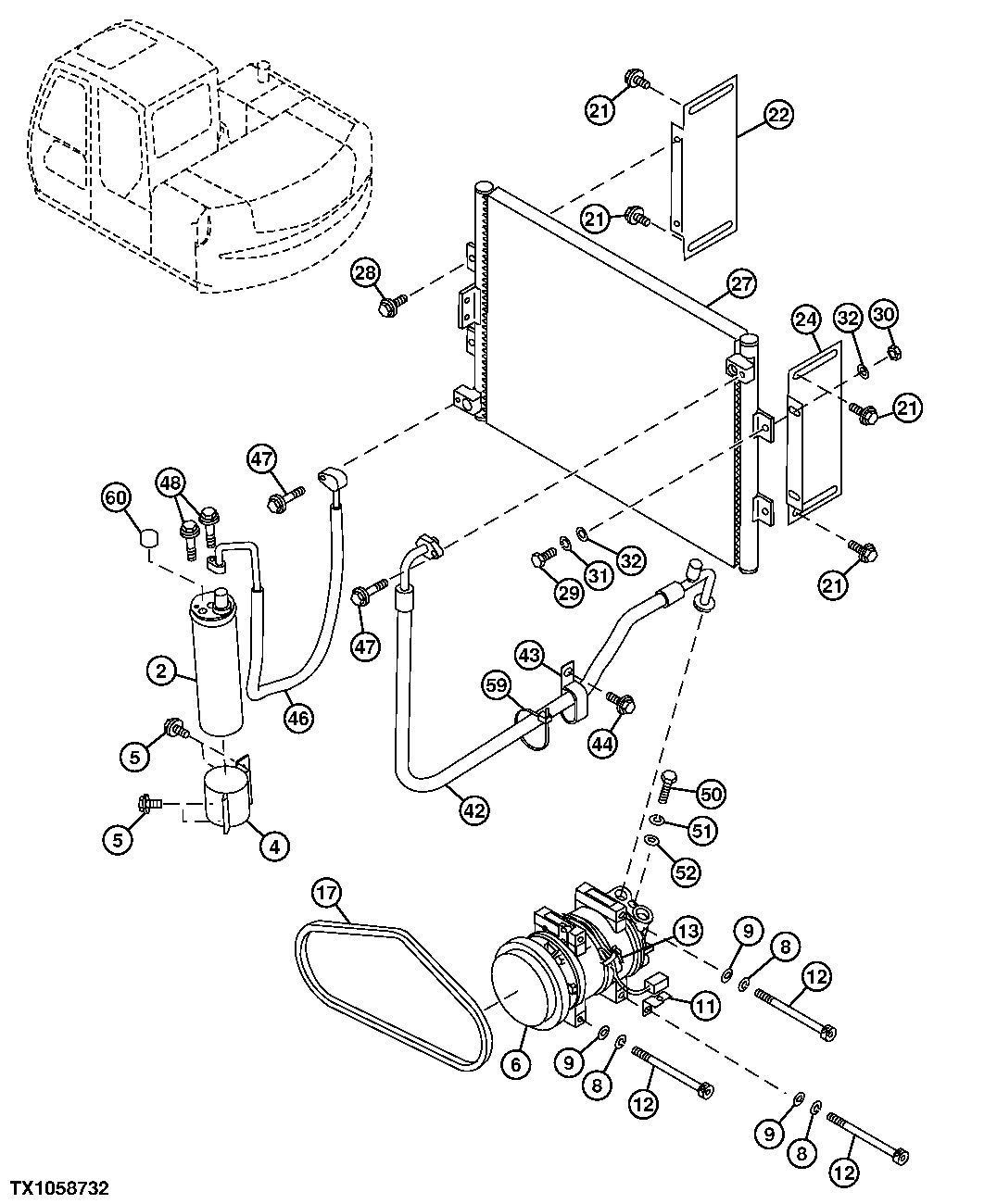

AIR CONDITIONER COMPRESSOR, CONDENSOR AND DRYER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	4448179	1	Receiver-Dryer	INCLUDES HIGH/LOW PRESSURE SWITCH
4	4460399	1	Bracket	-
5	19M7077	4	Cap Screw	M6 X 20
6	4456130	1	Compressor	SUB FOR 4425700
8	-	4	Part 5	12M7065 NLA
9	24M7055	4	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
11	4355515	1	Bracket	-
12	J780800	4	Bolt	-
13	R44302	1	Tie Band	SUB FOR 4326365
17	4612876	1	V-Belt	SUB FOR 4449870
21	-	4	Part 12	12M7065 NLA
21	24M7055	4	Washer	8.400 X 16 X 1.600 mm
21	19M7881	4	Screw	M8 X 20
22	8084192	1	Bracket	-
24	3091310	1	Bracket	-
27	4445865	1	Vapor Condenser	-
28	19M7881	2	Screw	M8 X 20
28	-	2	Part 18	12M7065 NLA
28	24M7055	2	Washer	8.400 X 16 X 1.600 mm
29	19M7407	2	Cap Screw	M8 X 25
30	14M7273	2	Nut	M8
31	-	2	Part 22	12M7065 NLA
32	24M7055	4	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
42	4448902	1	Refrigerant Hose	-
43	R50454	1	Clamp	SUB FOR 4192034
44	19M7938	1	Cap Screw	M10 X 20
44	12M7066	1	Lock Washer	10 mm
46	4455962	1	Refrigerant Hose	-
47	-	2	Part 30	12M7065 NLA
47	24M7055	2	Washer	8.400 X 16 X 1.600 mm
47	19M8008	2	Cap Screw	M8 X 35, SUB FOR J020835
48	19M7874	2	Cap Screw	M6 X 30, SUB FOR J020630
48	24M7054	2	Washer	6.400 X 12 X 1.600 mm
48	12H302	2	Lock Washer	1/4"
50	19M8260	1	Cap Screw	M10 X 40
51	12M7066	1	Lock Washer	10 mm
52	24M7028	1	Washer	10.500 X 20 X 2 mm
59	H77698	5	Tie Band	-
60	4709907	1	Switch	High/Low Pressure

AIR CONDITIONER COMPRESSOR, CONDENSOR AND DRYER
