Открытый узел

Wiring Harness, Radio Jumper

Wiring Harness, Radio Jumper

Wiring Harness, Radio Jumper

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Wiring Harness, Radio Jumper

Нет текстового описания

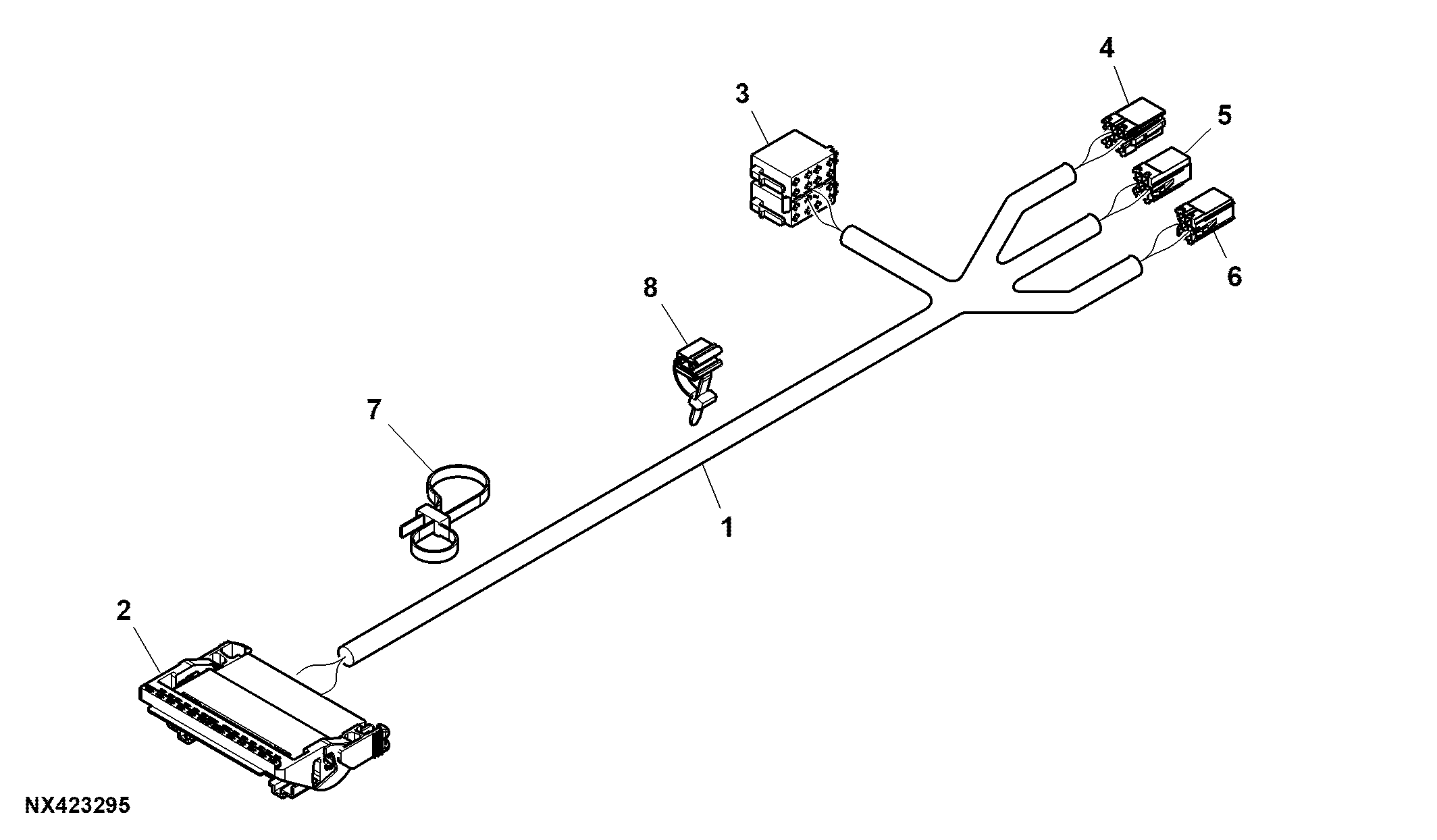

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TA15164	1	Wiring Harness	Radio Jumper
2	57M11348	1	Elec. Connector Housing	Roof, XX191-2
2	57M12012	19	Elec. Connector Terminal	Cavity A2, A3, A4, A5, A6, A10, A11, A12, A13, A14, B1, B4, B5, B6, B10, B11, B12, B13, B14
2	57M10107	3	Elec. Connector Terminal	Cavity A7, A9, B8
2	57M10108	1	Elec. Connector Terminal	Cavity A8
2	57M11364	1	Elec. Connector Accessory	-
3	57M8781	1	Elec. Connector Housing	Radio Connector 1, A086-1
3	57M12009	13	Elec. Connector Terminal	Cavity A1, A3, A4, A5, A7, B1, B2, B3, B4, B5, B6, B7
4	57M9661	1	Elec. Connector Housing	Radio Connector 3, A086-4
4	57M12019	2	Elec. Connector Terminal	Cavity 15, 16
5	57M11028	1	Elec. Connector Housing	Radio Connector 5, A086-3
5	57M12019	5	Elec. Connector Terminal	Cavity 7, 8, 9, 10, 11
6	57M11029	1	Elec. Connector Housing	Radio Connector 2, A086-2
6	57M12019	1	Elec. Connector Terminal	Cavity 1
7	57M9229	1	Clip	-
8	57M10421	1	Elec. Connector Accessory	-
