Открытый узел

Window, Rear

Window, Rear

Window, Rear

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

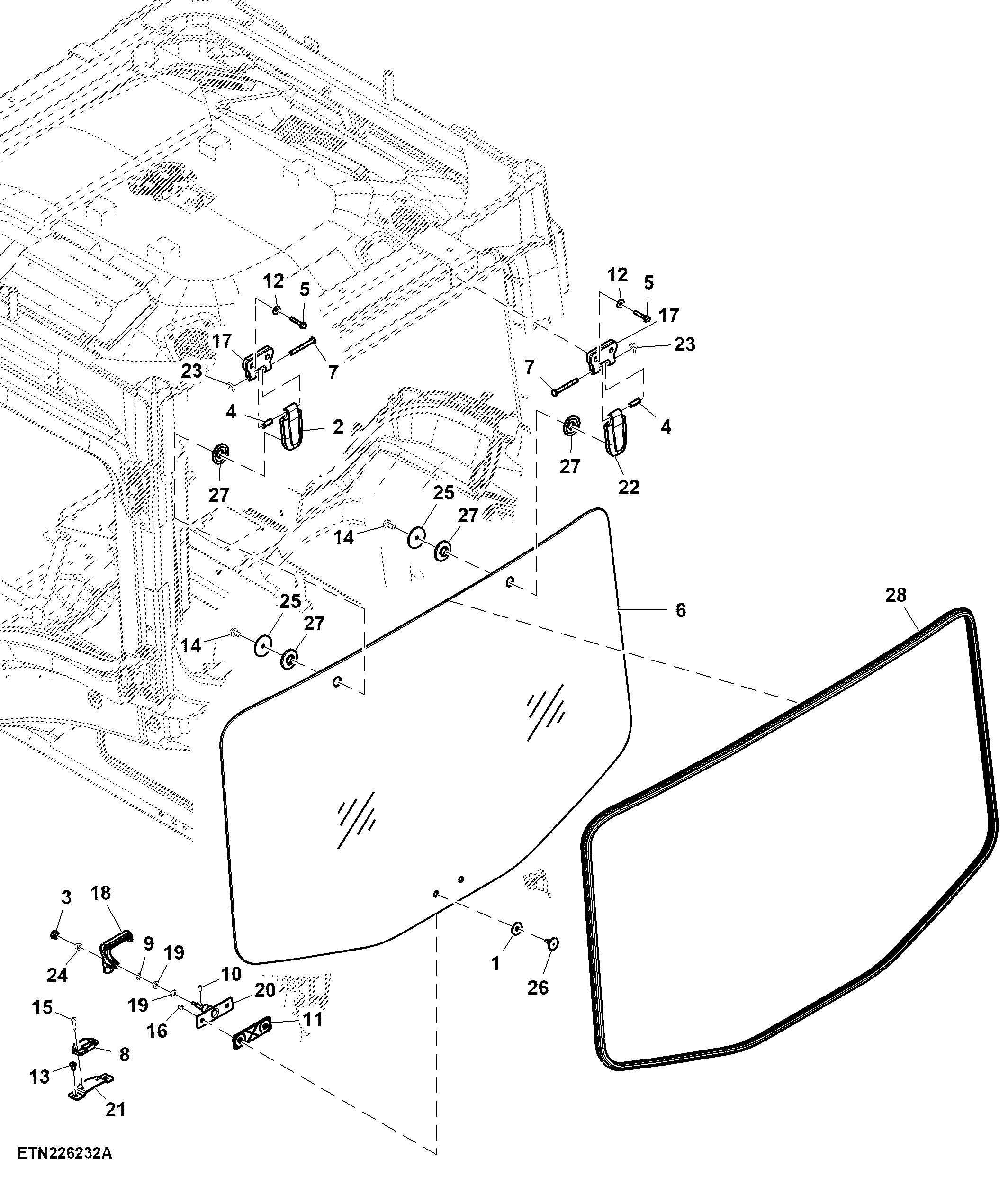

Window, Rear

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R568775	2	Bushing	-
2	R563642	1	Hinge	Lower, LH
3	99M7109	1	Plug	-
4	R210256	2	Bushing	-
5	19M10961	4	Screw	M8 X 45
6	R570190	1	Window	-
7	R569845	2	Pin	-
8	R571808	1	Latch	-
9	24M7044	1	Washer	13 X 20 X 2 mm
10	34M7126	1	Spring Pin	5 X 12 mm
11	R561364	1	Seal	-
12	24M7260	4	Washer	8.400 X 24 X 2 mm
13	R264173	2	Bolt	M8 X 16
14	R540689	2	Cap Screw	M8 X 16
15	37M7482	2	Screw	-
16	14M7478	2	Lock Nut	M8
17	R563637	2	Hinge	Upper
18	L168271	1	Handle	-
19	T27260	2	Washer	10.922 X 21.336 X 4.572 mm (0.430" X 0.840" X 0.180")
20	R569466	1	Fulcrum	-
21	R568889	1	Plate	-
22	R563638	1	Hinge	Lower, RH
23	R108214	2	Snap Ring	-
24	14M7608	1	Flange Nut	M6
25	L77651	2	Washer	9 X 60 X 4 mm (0.354" X 2.362" X 0.157")
26	R568774	2	Bolt	M8 X 25.750
27	L155606	4	Sealing Washer	24 X 28 X 8 mm (0.945" X 1.102" X 0.315")
28	R570859	1	Seal	-
