Venturi, Dry Box Spreader Distribution Manifold

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	KK30236	2	Tube	-
2	WZ2022301	4	Lock Nut	-
3	H172258	24	Rivet	-
4	AKK19779	2	Venturi	-
5	M177075	4	Lock Washer	-
6	AKK19922	1	Deflector	RH
7	AKK19780	1	Tube	RH
7	AKK19781	1	Tube	LH
8	KK30412	2	Spacer	-
9	KK30410	2	Bracket	-
10	KK30409	1	Sheet	-
11	AN403704	1	Diagnostic Coupling	-
12	51M7041	1	O-Ring	11.300 X 2.200 mm
13	R77175	1	Cover	-
14	AKK28860	1	Frame	-
15	AKK28908	1	Gasket	Front Manifold Seal
16	AKK28907	1	Gasket	Rear Manifold Seal
17	KK30595	2	Gasket	Cover, Manifold
18	KK30378	2	Tube	-
19	KK30383	2	Tube	-
20	AKK19776	1	Manifold	-
21	KK30411	2	Bracket	-
22	KK30380	2	Tube	-
23	KK30385	2	Sheet	Tube Guide Plate
24	AKK19843	2	Hose	-
25	KK30382	2	Tube	-
26	KK30379	2	Tube	-
27	KK30381	2	Tube	-
28	AKK19842	1	Venturi	LH
28	AKK19778	1	Venturi	RH
29	12M7166	6	Lock Washer	10.380 mm
30	KK30395	4	Sheet	Funnel Separator Clamp
31	KK30394	2	Sheet	Funnel Divider Skid
32	KK30593	6	Gasket	Single Venturi
33	KK30594	4	Gasket	Multi Venturi
34	AR21999	22	Hose Clamp	-
35	19M10283	6	Screw	M10 X 25
36	19M9962	8	Screw	M8 X 20
37	19M10598	8	Cap Screw	M6 X 250
38	N317588	36	Lock Nut	-
39	WZ2106206	36	Washer	-
40	24M7401	12	Washer	10.500 X 20 X 2 mm
41	19M10597	28	Cap Screw	M6 X 140
42	RE542028	1	Drain Plug	-
43	14M7794	6	Nut	M10
44	19M10281	12	Screw	M6 X 25
45	N205840	12	Bolt	-
46	12M7167	24	Lock Washer	6.290 mm
47	14M7793	4	Nut	M8
48	AKK19921	1	Deflector	LH
49	AKK19923	2	Deflector	-
50	AN205156	4	Hose Clamp	-
51	KK30429	8	Nozzle	-
52	KK30384	1	Nozzle Holder	-
53	KK30430	6	Nozzle	-
54	KK30388	2	Nozzle	-
55	KK30389	2	Nozzle Holder	-
56	KK30387	1	Nozzle Holder	-
57	KK62410	2	Sheet	-

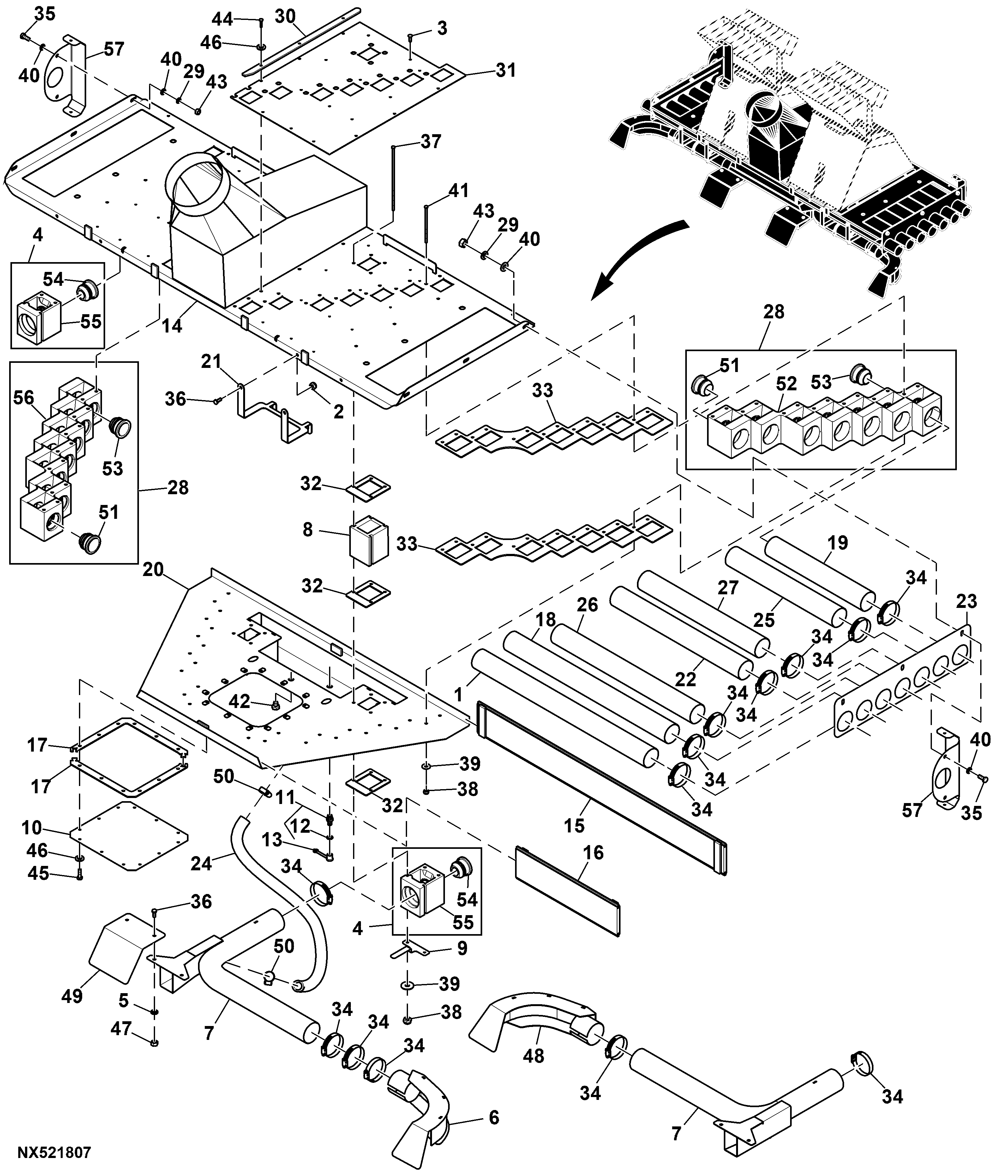

Venturi, Dry Box Spreader Distribution Manifold

Нет текстового описания
