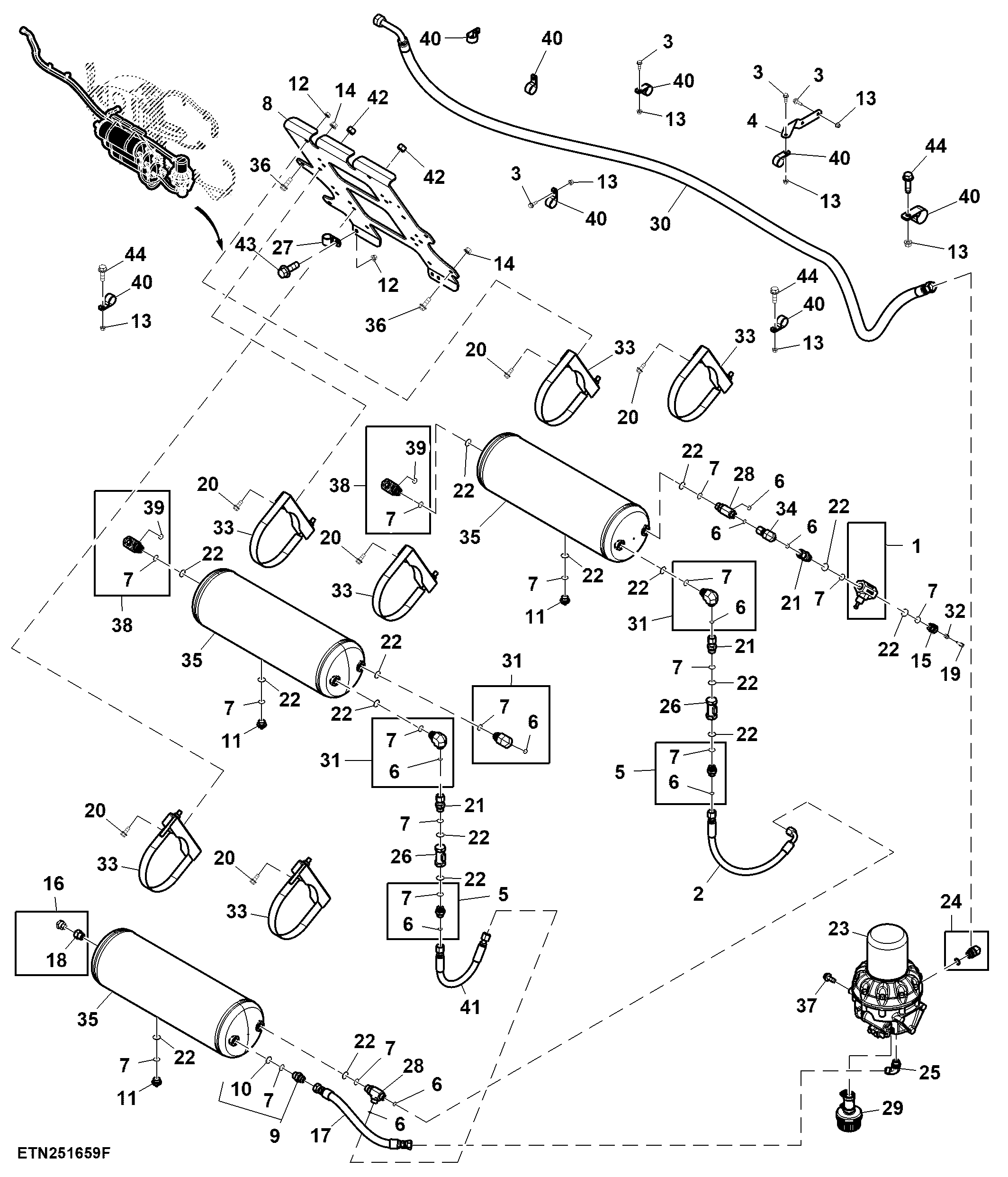

Tank, W/ Dryer Lines

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AN306291	1	Control Valve	Relief
2	AKK16767	1	Hydraulic Hose	LGTH = 595 mm, Supply Tank to Top Tank
3	KK53932	4	Screw	-
4	KK27644	1	Bracket	-
5	AKK19146	2	Adapter Fitting	-
6	T77857	10	O-Ring	-
7	51M7045	17	O-Ring	19.300 X 2.200 mm
8	KK88570	1	Plate	SUB FOR KK75975
9	AKK19702	1	Adapter Fitting	-
10	R559684	1	Ring	-
11	AL68589	3	Drain Valve	Drain
12	KK54768	13	Lock Nut	-
13	KK54762	7	Lock Nut	-
14	KK54775	4	Lock Nut	-
15	R501363	1	Hose Fitting	-
16	AKK17182	1	Pressure Relief Valve	Air Reservoir
17	AKK42410	1	Hydraulic Hose	LGTH = 395 mm, Dryer to Supply Tank
18	M149212	1	Adapter Fitting	-
19	N319865	1	Fitting Plug	-
20	KK94116	12	Bolt	-
21	38H5531	3	Fitting	-
22	L170445	16	Back-Up Ring	-
23	AKK13767	1	Air Dryer	-
24	RE213165	1	Elbow Fitting	SUB FOR RE213180
25	RE175504	1	Elbow Fitting	-
26	AKK17454	2	Check Valve	Air Reservoir Check Valve
27	R46667	1	Clamp	-
28	38H5307	2	Tee Fitting	-
29	AKK11036	1	Air Muffler	-
30	AKK25755	1	Compressed Air Hose	LGTH = 3390 mm, Compressor to Dryer
31	AKK19147	3	Elbow Fitting	-
32	AN303275	1	Hose Fitting	-
33	AKK46987	6	Clamp	SUB FOR AKK43741
34	38H5344	1	Elbow Fitting	-
35	AL181582	3	Reservoir	-
36	KK54295	4	Screw	-
37	KK54282	3	Screw	-
38	AKK19913	2	Tee Fitting	-
39	T77932	2	O-Ring	-
40	T26955	7	Clamp	-
41	AKK16766	1	Hydraulic Hose	LGTH = 440 mm, Supply Tank to Middle Tank
42	KK54776	6	Nut	-
43	KK54209	1	Screw	-
44	KK53935	3	Screw	-
