Открытый узел

Seat Top Assembly, Select Seat

Seat Top Assembly, Select Seat

Seat Top Assembly, Select Seat

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

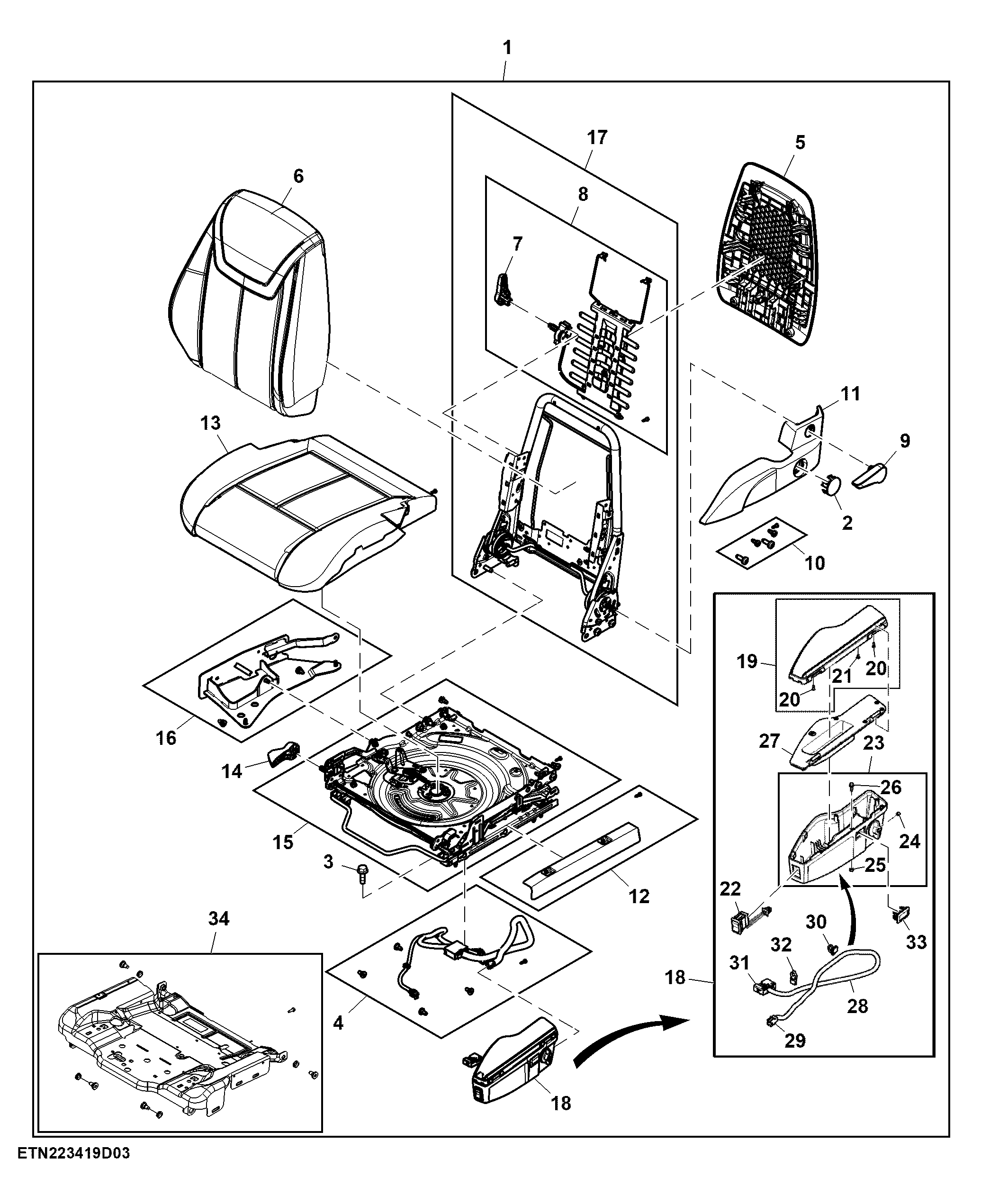

Seat Top Assembly, Select Seat

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TA19485	1	Seat Assembly	Passive Suspension
2	R566458	1	Cover	Seat Belt
3	R569386	4	Screw	-
4	RE590634	1	Seat Kit	-
5	RE590669	1	Panel Kit	Operator Seat Back
6	RE590673	1	Seat Kit	Seat Back Cushion
7	RE590677	3	Seat Kit	Mechanical Lumbar Handle
8	RE590681	2	Seat Kit	Seat Lumbar
9	RE590685	1	Seat Kit	Mechanical Recline Handle
10	RE590686	1	Seat Kit	LH Armrest Bracket
11	RE590687	1	Seat Kit	Seat Side Shield
12	TA20044	1	Seat Kit	LH Rail Cover
13	RE590691	1	Seat Kit	Seat Cushion
14	RE590700	1	Seat Kit	Swivel Handle
15	TA19470	1	Seat Kit	Seat Swivel
16	RE590703	1	Seat Kit	Stationary Commandarm Bracket
17	RE594004	1	Seat Kit	Seat Back Frame
18	TA20951	1	Armrest	Armrest, LH
19	RE590663	1	Armrest Kit	Armrest Lid, LH
20	37M7163	6	Screw	-
21	37M7237	7	Screw	-
22	RE228095	1	Toggle/Rocker Switch	Seat Height
23	TA20817	1	Armrest Kit	Armrest Lower Tub, LH
24	22M7095	1	Set Screw	M5 X 6
25	14M7297	6	Nut	M5
26	37M7392	6	Screw	M5 X 16
27	RE596831	1	Armrest Kit	Switch Plate
28	RE590666	1	Wiring Harness	Armrest, LH
29	57M7713	1	Electrical Connector Assy	-
30	57M9229	2	Clip	-
31	57M14885	1	Elec. Connector Housing	-
32	57M10362	1	Clamp	-
33	M115279	1	Plug	-
34	TA19483	1	Seat Kit	Cushion Tilt, Pan
