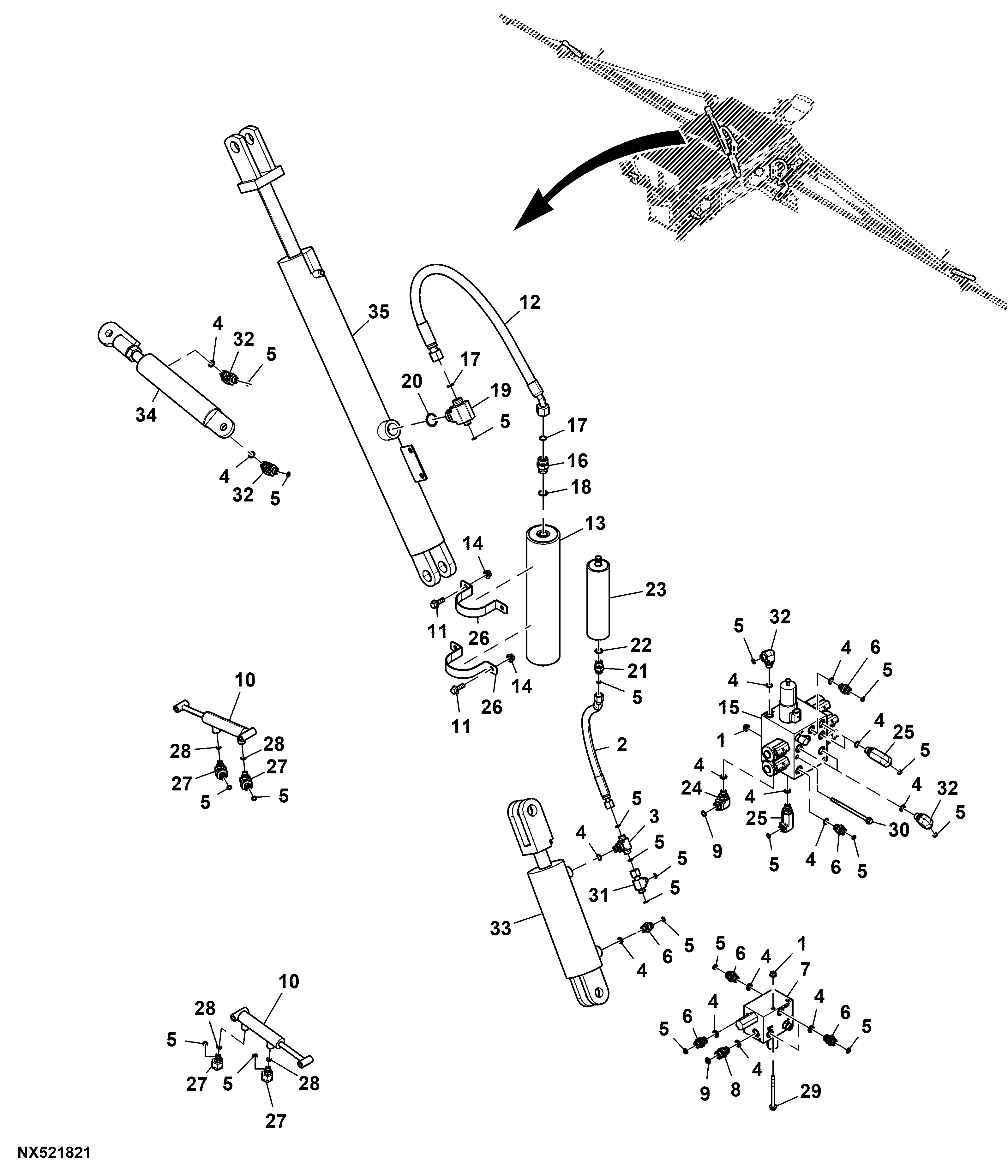

Hydraulic Cylinder, Dry Box Spreader

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7649	4	Flange Nut	M8
2	AKK22231	2	Hydraulic Hose	LGTH = 680 mm, Swing Accumulator
3	38H5340	2	Tee Fitting	-
4	51M7042	23	O-Ring	13.300 X 2.200 mm
5	T77613	35	O-Ring	-
6	38H5319	9	Adapter Fitting	-
7	AKK24522	1	Control Valve	Boom Sequence
8	38H5320	1	Adapter Fitting	-
9	T77857	2	O-Ring	-
10	AHC18662	2	Hydraulic Cylinder	-
11	19M9370	8	Screw	M10 X 30
12	AKK22230	2	Hydraulic Hose	LGTH = 875 mm, Tilt Accumulator
13	AKK19761	2	Hydraulic Accumulator	-
14	14M7648	8	Flange Nut	M10
15	AKK24521	1	Control Valve	Boom Motion Control
16	38H1651	2	Adapter Fitting	-
17	T77932	4	O-Ring	-
18	R26906	2	O-Ring	-
19	AKK25829	2	Tee Fitting	-
20	51M7048	2	O-Ring	29.600 X 2.900 mm
21	38H1654	2	Adapter Fitting	-
22	R26375	2	O-Ring	-
23	AKK19760	2	Hydraulic Accumulator	-
24	38H5333	1	Elbow Fitting	-
25	38H5551	3	Elbow Fitting	-
26	N303496	4	Clamp	-
27	38H5330	4	Elbow Fitting	-
28	51M7040	4	O-Ring	9.300 X 2.200 mm
29	19M10222	2	Screw	M8 X 100
30	19M10446	2	Screw	M8 X 140
31	38H5293	2	Tee Fitting	-
32	38H5332	7	Elbow Fitting	-
33	AHC22085	2	Hydraulic Cylinder	-
34	AHC23303	2	Hydraulic Cylinder	-
34	AHC20255	2	Hydraulic Cylinder Kit	-
35	AHC23304	2	Hydraulic Cylinder	-
35	AHC20254	2	Hydraulic Cylinder Kit	-
