Открытый узел

Grate (2 of 2)

Grate (2 of 2)

Grate (2 of 2)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

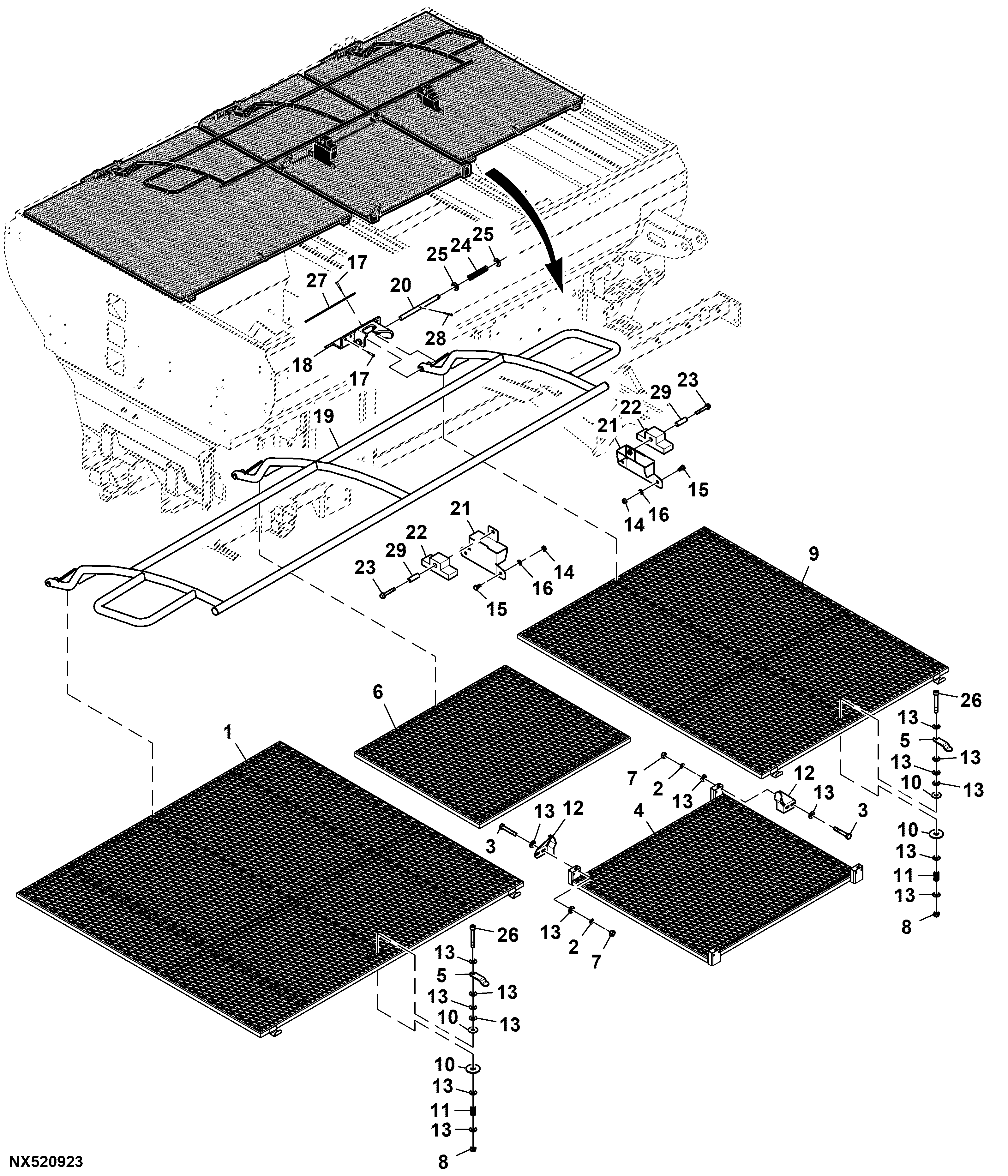

Grate (2 of 2)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AKK20211	1	Grate	-
2	M177075	8	Lock Washer	-
3	19M10599	8	Cap Screw	M8 X 50
4	AKK20216	1	Grate	-
5	KK30961	2	Sheet	-
6	AKK20215	1	Grate	-
7	14M7793	8	Nut	M8
8	WZ2022301	2	Lock Nut	-
9	AKK20213	1	Grate	-
10	24M7670	4	Washer	13 X 37 X 3 mm
11	L174336	2	Spring	-
12	KK31665	4	Bracket	-
13	24H1981	28	Washer	11/32" X 3/4" X 0.040"
14	14M7645	4	Nut	M10
15	19M10604	4	Cap Screw	M10 X 20
16	24M7401	4	Washer	10.500 X 20 X 2 mm
17	AKK10887	24	Rivet	-
18	AKK22060	3	Bracket	-
19	AKK22065	1	Handrail	-
20	KK38310	3	Pin Fastener	-
21	AKK25214	2	Support	-
22	KK41621	2	Bumper	-
23	19M9850	2	Screw	M10 X 65
24	S3114M	1	Spring	-
25	24H1368	2	Washer	21/32" X 1-5/16" X 0.090"
26	19M10621	2	Socket Head Screw	M8 X 60
27	KK35252	3	Sheet	-
28	W38109	4	Cotter Pin	-
29	28H1532	2	Spacer	0.493" X 0.675" X 2"
