Dry Spreader Boom Supports

Dry Spreader Boom Supports

Dry Spreader Boom Supports

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

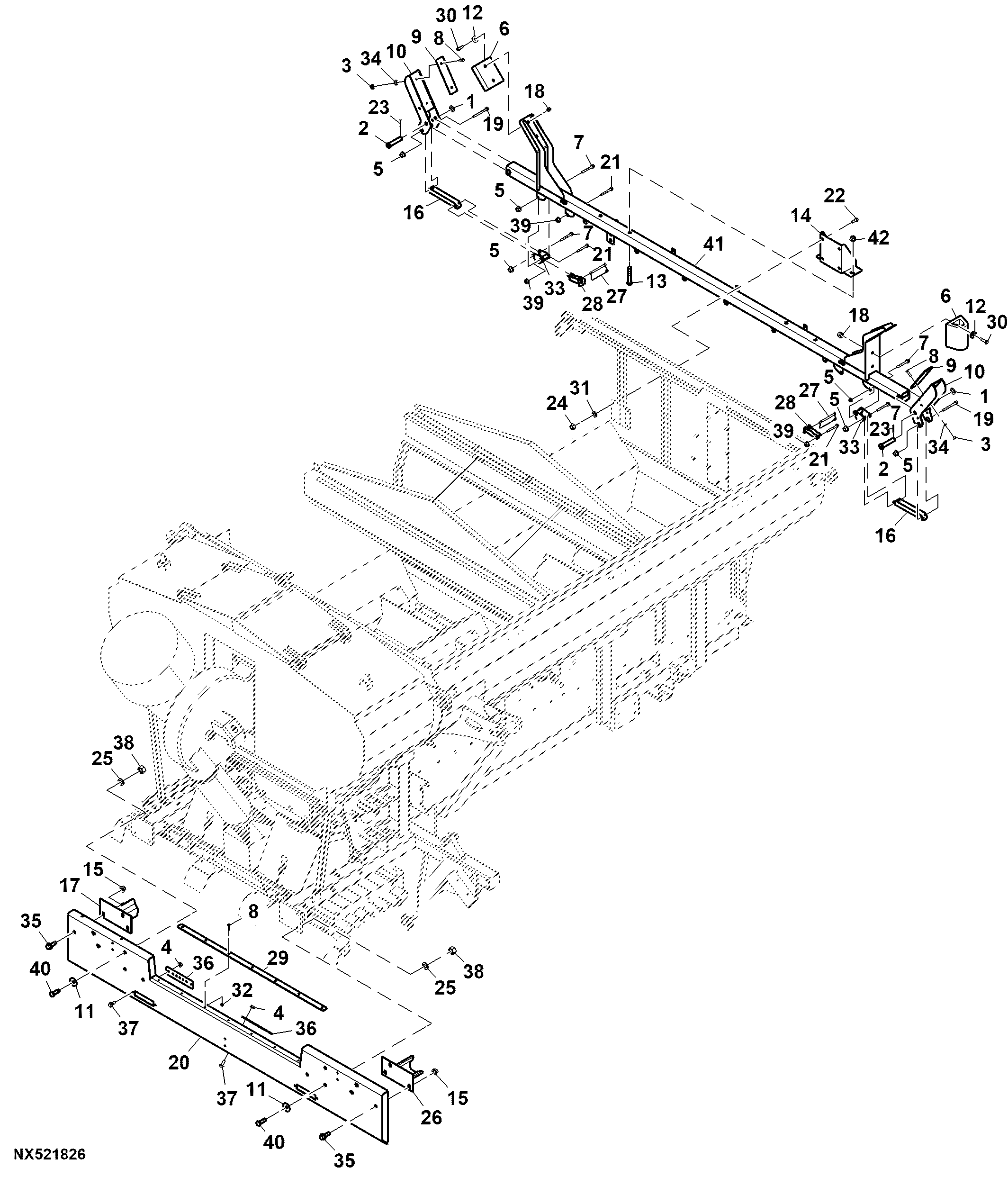

Dry Spreader Boom Supports

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7631	2	Washer	21 X 37 X 3 mm
2	KK37451	2	Pin	-
3	14M7757	4	Nut	M6
4	14M7649	12	Flange Nut	M8
5	14M7723	6	Lock Nut	M10
6	KK31429	4	Bumper	-
7	19M9373	4	Screw	M10 X 80
8	PH81229571	11	Screw	-
9	KK31432	2	Strip	-
10	AKK20150	2	Latch	-
11	24M7672	6	Washer	17 X 50 X 3 mm
12	24M7670	8	Washer	13 X 37 X 3 mm
13	19M9747	4	Cap Screw	M16 X 100
14	KK34577	2	Bracket	-
15	14M7590	6	Flange Nut	M16
16	KK31422	2	Link	-
17	AKK19977	1	Cradle	-
18	14M7798	8	Lock Nut	M12
19	19M9988	2	Screw	M10 X 100
20	AKK43687	1	Bumper	-
21	KK48556	4	Screw	-
22	19M10314	8	Cap Screw	M12 X 30
23	11M7030	2	Cotter Pin	5 X 40 mm
24	14M7646	8	Nut	M12
25	12M7168	6	Lock Washer	16.630 mm
26	AKK19976	1	Cradle	-
27	AKK11747	2	Quick Lock Pin	-
28	AKK26753	2	Locking Collar	-
29	KK31431	1	Strip	-
30	19M10609	8	Screw	M12 X 45
31	12H386	8	Lock Washer	1/2"
32	N317588	7	Lock Nut	-
33	AKK20151	2	Link	-
34	12M7167	4	Lock Washer	6.290 mm
35	19M9855	6	Screw	M16 X 45
36	KK41499	6	Plate	-
37	19M9836	12	Screw	M8 X 20
38	14M7796	6	Nut	M16
39	TCU33328	4	Nut	-
40	19M10610	6	Screw	M16 X 45
41	AKK30955	1	Frame	-
42	14M7726	4	Lock Nut	M16
