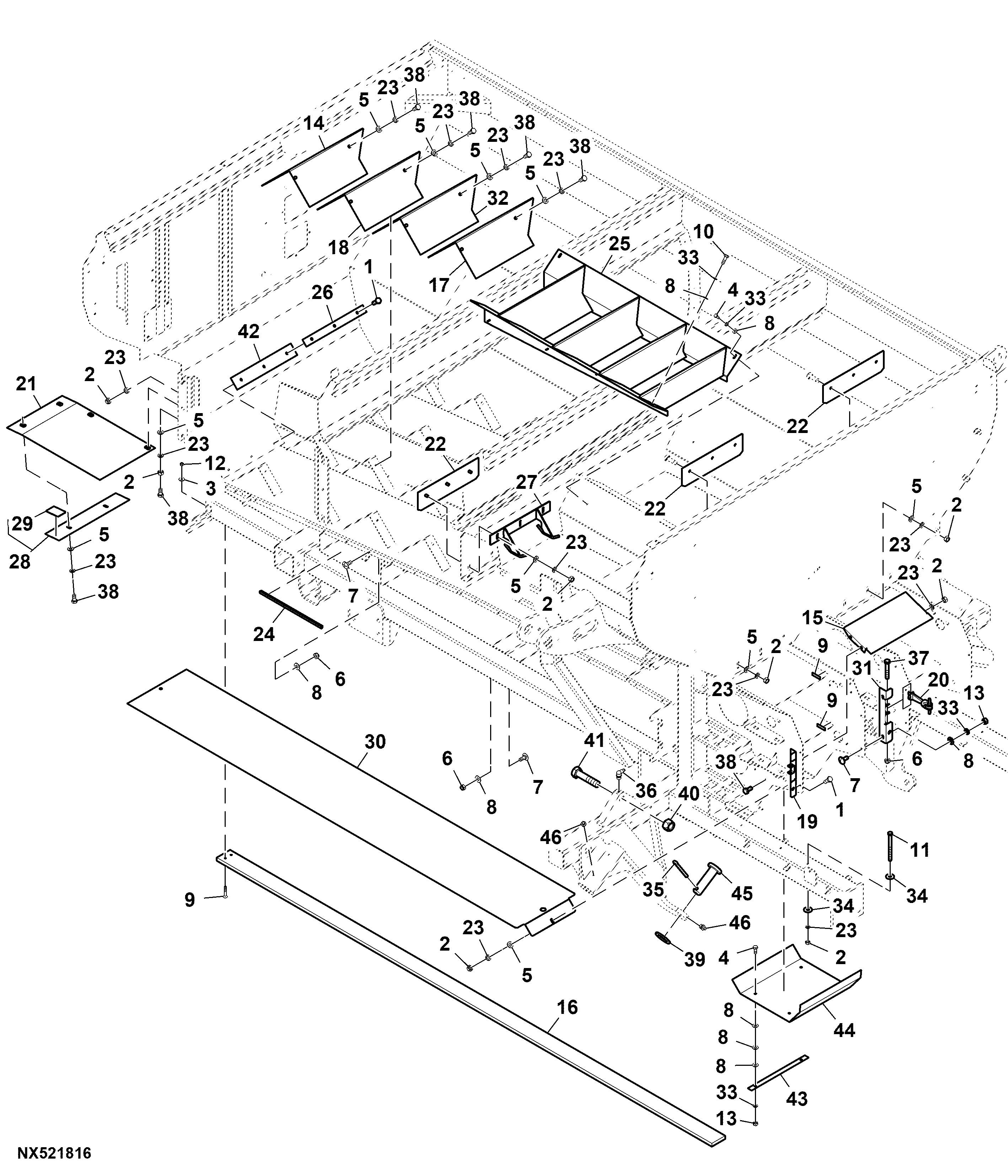

Dry Box Spreader, Dual Bin (1 of 2)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M10283	8	Screw	M10 X 25
2	14M7794	38	Nut	M10
3	WZ2106206	4	Washer	-
4	19M9962	12	Screw	M8 X 20
5	24M7401	44	Washer	10.500 X 20 X 2 mm
6	WZ2022301	1	Lock Nut	-
7	HXE20073	1	Bolt	-
8	24H1981	1	Washer	11/32" X 3/4" X 0.040"
9	M163332	4	Screw	-
10	19M9963	2	Screw	M8 X 25
11	19M10603	6	Cap Screw	M10 X 125
12	14M7757	4	Nut	M6
13	14M7793	16	Nut	M8
14	KK31231	1	Panel	RH
14	KK31232	1	Panel	LH
15	KK31239	2	Sheet	-
16	KK31273	2	Plate	-
17	KK31238	1	Panel	LH
17	KK31237	1	Panel	RH
18	KK31234	1	Panel	LH
18	KK31233	1	Panel	RH
19	AKK20080	2	Bracket	-
20	AKK20088	4	Latch	-
21	AKK20095	1	Sheet	LH
21	AKK20094	1	Sheet	RH
22	AKK20082	4	Gate	-
23	12M7166	64	Lock Washer	10.380 mm
24	KK31272	2	Isolator	-
25	AKK20087	2	Cover	-
26	KK31245	4	Sheet	-
27	AKK20084	2	Guide	-
28	AKK20092	2	Sheet	-
29	KK31434	4	Seal	-
30	KK31108	2	Sheet	-
31	AKK20079	2	Bracket	-
32	KK31236	1	Panel	LH
32	KK31235	1	Panel	RH
33	M177075	24	Lock Washer	-
34	24H1984	12	Washer	13/32" X 1-1/4" X 0.120"
35	11M7108	2	Cotter Pin	8 X 71 mm
36	JD7781	2	Lubrication Fitting	-
37	19M10599	4	Cap Screw	M8 X 50
38	19M10604	28	Cap Screw	M10 X 20
39	24M7526	2	Washer	31 X 50 X 4 mm
40	14M7654	2	Lock Nut	M30
41	19M10619	2	Cap Screw	M30 X 130
42	KK31435	4	Flap	-
43	KK31241	4	Sheet	Strap Retainer, Catch Pan
44	KK31240	2	Sheet	Catch Pan, Rear
45	KK35657	2	Pin	-
46	N405787	10	Lubrication Fitting	-
