Открытый узел

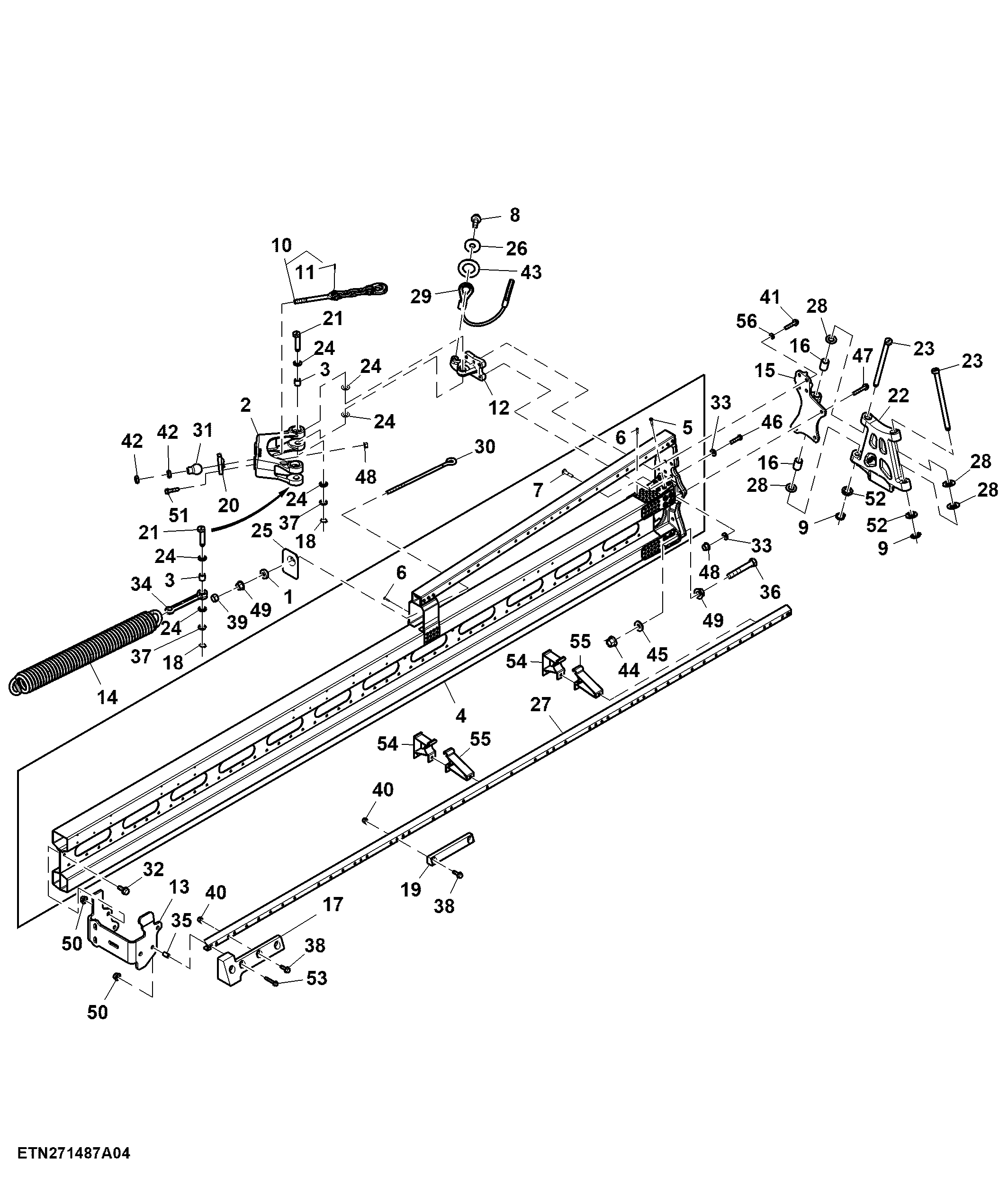

Breakaway Wing, LH Illustrated

Breakaway Wing, LH Illustrated

Breakaway Wing, LH Illustrated

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Breakaway Wing, LH Illustrated

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N405676	2	Pivot	-
2	KK27161	2	Link	-
3	N409838	4	Bushing	-
4	AKK40271	1	Sprayer Boom	LH
4	AKK40269	1	Sprayer Boom	RH
5	AKK11123	16	Rivet	-
6	AKK11125	252	Rivet	-
7	AKK11124	32	Rivet	-
8	KK54203	4	Screw	-
9	40M7354	4	Snap Ring	-
10	AKK21579	2	Link	-
11	11H312	2	Cotter Pin	1/8" X 3/4"
12	KK22985	1	Hinge	LH
12	KK22854	1	Hinge	RH
13	KK80949	1	Bracket	LH
13	KK80948	1	Bracket	RH
14	KK74143	2	Extension Spring	-
15	KK88012	1	Bracket	LH
15	KK88011	1	Bracket	RH
16	KK47444	4	Bushing	-
17	KK24312	1	Pad	LH
17	KK24639	1	Pad	RH
18	40M7406	4	Snap Ring	-
19	KK34412	4	Pad	-
20	KK16206	2	Rocker	-
21	KK10846	4	Pin	-
22	KK47438	2	Link	-
23	KK47443	4	Pin	-
24	N409987	8	Thrust Washer	-
25	N405675	2	Plate	-
26	KK54925	4	Washer	-
27	KK17169	2	Bracket	-
28	KK49403	8	Thrust Washer	-
29	AKK11824	2	Cable	Swing Limiter
30	KK14434	2	Eyebolt	-
31	KK16290	2	Pivot	-
32	KK53905	4	Screw	-
33	KK79351	10	Washer	-
34	N404840	2	Link	-
35	28H3423	2	Bushing	0.364" X 0.540" X 7/8"
36	KK59698	2	Cap Screw	-
37	KK54927	4	Washer	-
38	KK53932	12	Screw	-
39	KK54776	2	Nut	-
40	KK54765	12	Lock Nut	-
41	KK88022	8	Cap Screw	-
42	KK54784	4	Nut	-
43	KK54948	4	Washer	-
44	KK54774	2	Lock Nut	-
45	KK54921	2	Washer	-
46	KK54221	4	Cap Screw	-
47	KK54228	6	Screw	-
48	KK54768	10	Lock Nut	-
49	KK54777	4	Flange Nut	-
50	KK54762	16	Lock Nut	-
51	KK54219	4	Screw	-
52	KK54932	4	Washer	-
53	KK53946	4	Screw	-
54	KK26811	4	Bracket	-
55	N408595	4	Bracket	-
56	KK54919	8	Washer	-
