Открытый узел

Arm and Linkage, Boom Tip Fold

Arm and Linkage, Boom Tip Fold

Arm and Linkage, Boom Tip Fold

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

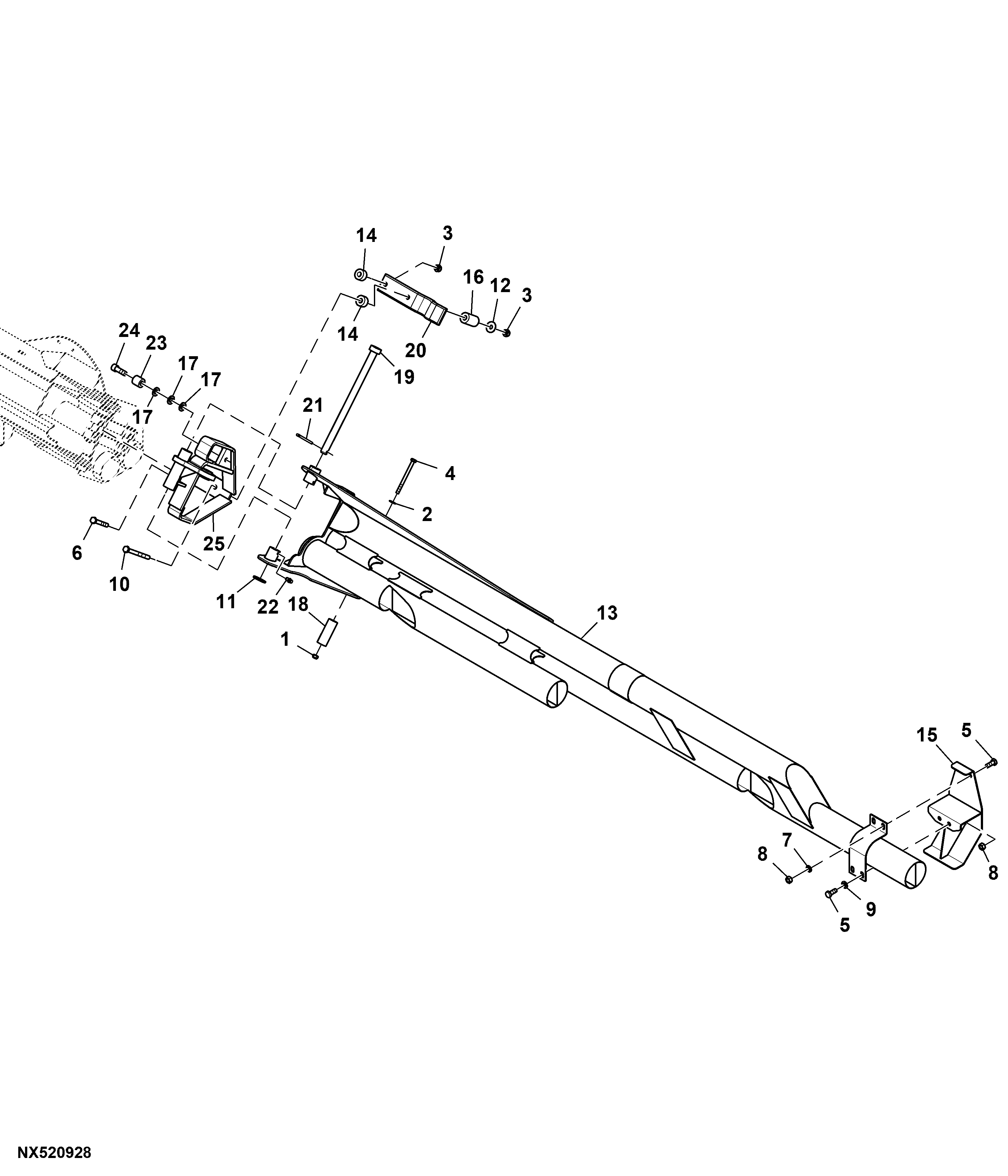

Arm and Linkage, Boom Tip Fold

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WZ2022301	2	Lock Nut	-
2	24H1981	2	Washer	11/32" X 3/4" X 0.040"
3	Z74128	4	Nut	-
4	19M10600	2	Cap Screw	M8 X 100
5	19M10283	8	Screw	M10 X 25
6	H169031	2	Bolt	-
7	12M7166	8	Lock Washer	10.380 mm
8	14M7794	8	Nut	M10
9	24M7401	8	Washer	10.500 X 20 X 2 mm
10	19M10602	2	Cap Screw	M10 X 110
11	24M7671	2	Washer	21 X 37 X 3 mm
12	24M7673	2	Washer	10.500 X 30 X 2.500 mm
13	AKK20033	1	Arm	LH
13	AKK20032	1	Arm	RH
14	KK30820	4	Absorber	-
15	AKK20034	2	Bracket	-
16	KK30824	2	Absorber	-
17	24M7614	6	Washer	13 X 24 X 2.500 mm
18	KK30965	2	Tube	-
19	AKK20035	2	Pin	-
20	KK30821	2	Plate	-
21	W38109	2	Cotter Pin	-
22	N405538	8	Lubrication Fitting	-
23	KK43222	2	Bushing	-
24	19M10338	2	Socket Head Screw	M12 X 35
25	AKK26156	1	Linkage	RH
25	AKK26193	1	Linkage	LH
