Открытый узел

MASS EXCAVATING BOOM 7.1 M

MASS EXCAVATING BOOM 7.1 M

MASS EXCAVATING BOOM 7.1 M

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

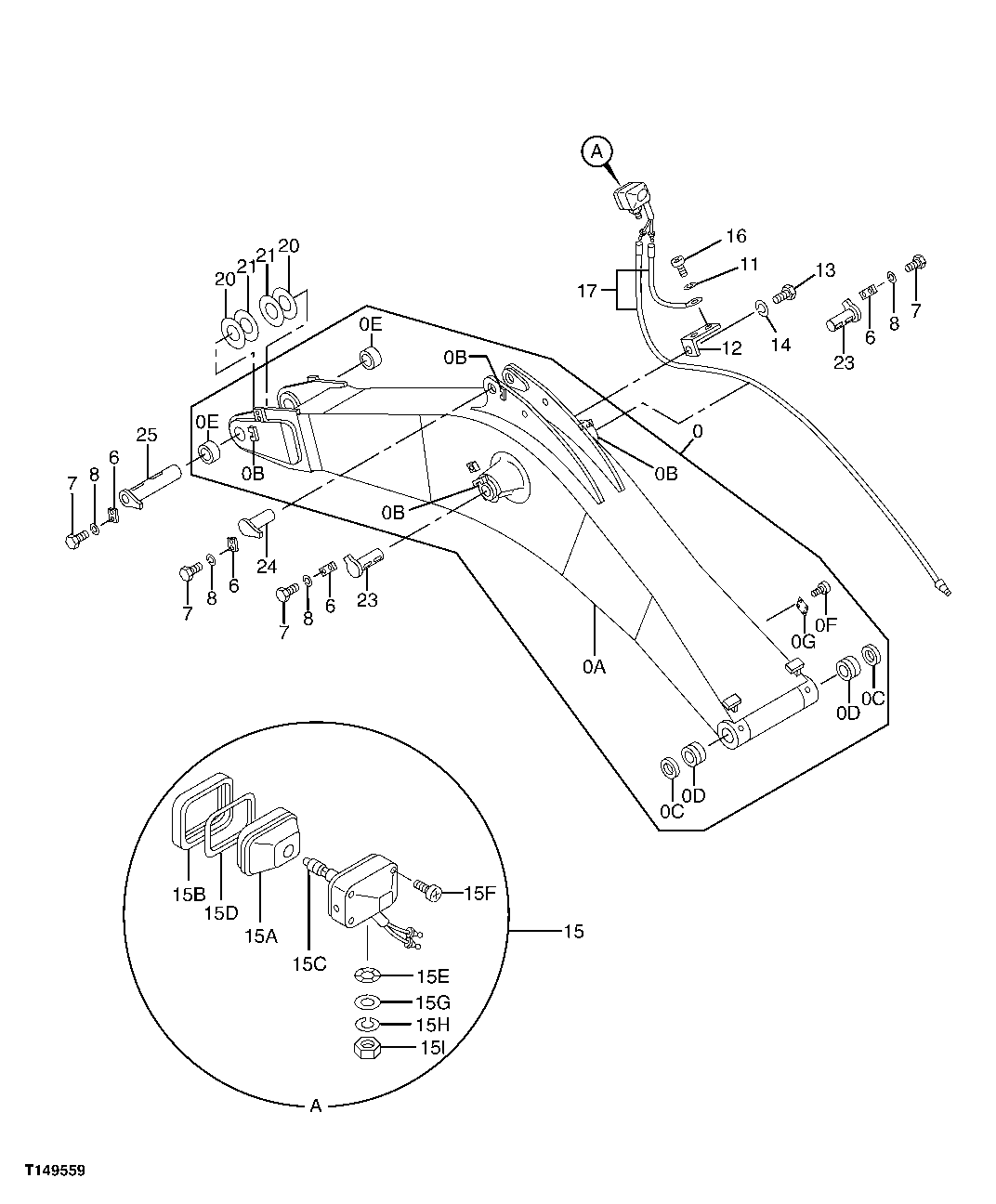

MASS EXCAVATING BOOM 7.1 M

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9213267	1	Excavator Boom	-
6	4122729	4	Strap	(SUB FOR AT131696)
7	19M7950	8	Cap Screw	M20 X 45
8	12M7070	8	Lock Washer	20 mm
11	12M7006	2	Lock Washer	6 mm
12	4224631	2	Angle	(SUB FOR TH111685)
13	J901425	2	Cap Screw	(SUB FOR TH104071)
14	12H317	2	Lock Washer	9/16"
15	4326800	2	Lamp	(SUB FOR 4336570)
16	21M7288	2	Screw	M6 X 10
17	4252361	2	Wiring Harness	-
20	4379154	2	Thrust Washer	-
21	4379155	2	Thrust Washer	-
23	8067794	2	Pin Fastener	-
24	8067795	1	Pin Fastener	-
25	8067796	1	Pin Fastener	-
0A	-	1	Part 2	( 5005481 NLA)
0B	4379221	4	Stop	-
0C	4251754	2	Seal	-
0D	3060122	2	Bushing	-
0E	4448085	2	Bushing	-
0F	4453777	1	Plate	-
0G	37H99	4	Screw	0.100" X 1/4"
15A	4326801	1	Lens	(SUB FOR AT165111)
15B	4326802	1	Frame	(SUB FOR AT165112)
15C	AT135758	1	Bulb	-
15D	4326803	1	Gasket	(SUB FOR AT165113)
15E	4307026	1	Washer	(SUB FOR T144361)
15F	37H19	4	Screw	(SUB FOR T144362 OR 4307027)
15G	24M7085	1	Washer	15 X 28 X 2.500 mm
15H	12H317	1	Lock Washer	9/16"
15I	14M7345	1	Nut	M14, (SUB FOR J952014 ) (SUB FOR TH103791)
