Открытый узел

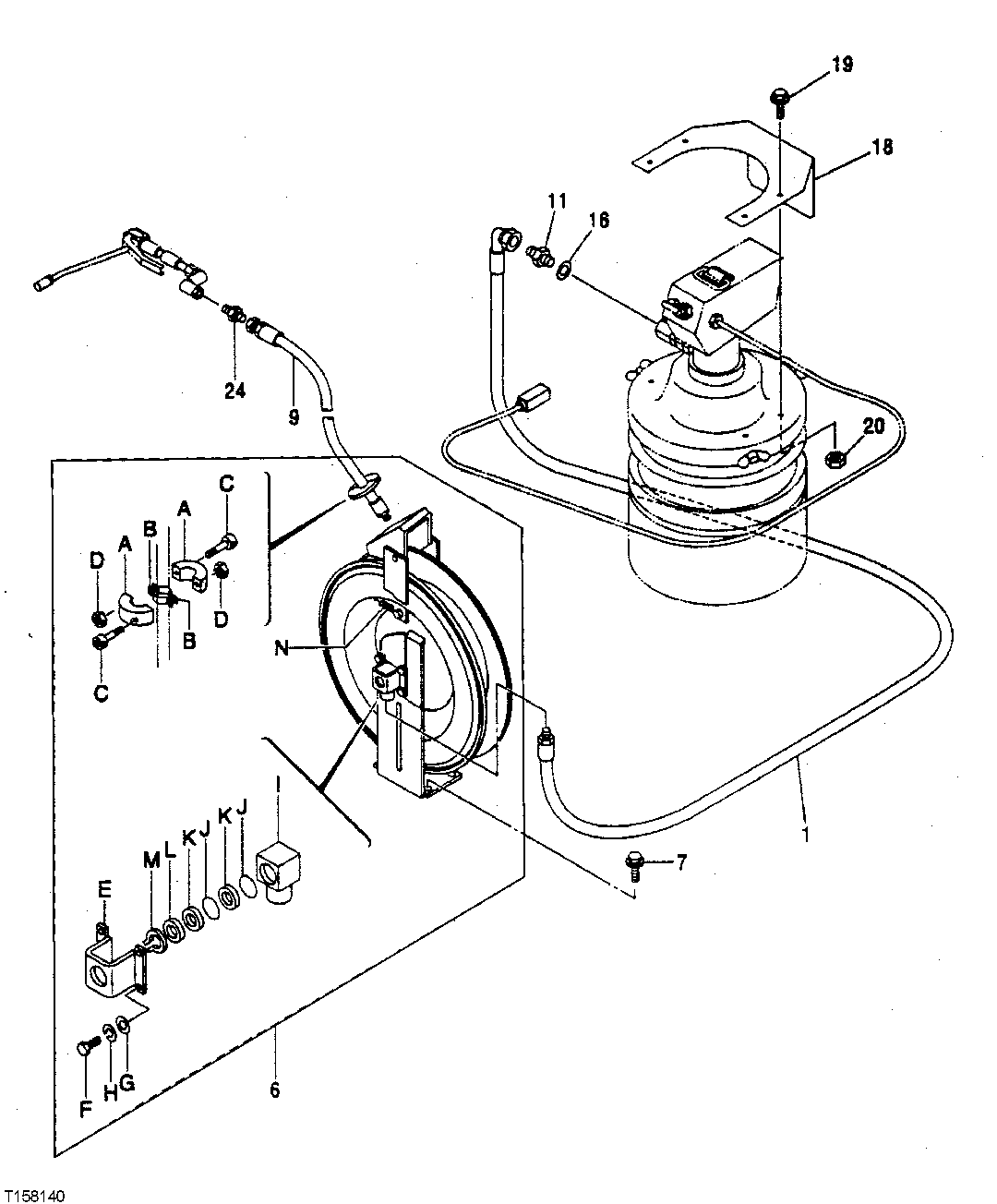

LUBRICATOR HOSE REEL AND HOSES

LUBRICATOR HOSE REEL AND HOSES

LUBRICATOR HOSE REEL AND HOSES

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

LUBRICATOR HOSE REEL AND HOSES

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4466611	1	Hose	-
6	4264921	1	Reel	-
7	24M7028	4	Washer	10.500 X 20 X 2 mm
7	12M7066	4	Lock Washer	10 mm
7	19M7662	4	Cap Screw	M10 X 30, (SUB FOR J021030)
9	4228701	1	Hydraulic Hose	-
11	94-1302	1	Adapter Fitting	(SUB FOR 4042011)
16	A890018	1	Packing	-
18	4299820	1	Bracket	-
19	12M7006	4	Lock Washer	6 mm
19	19M8425	4	Cap Screw	M6 X 16, (SUB FOR 19M7560 OR J010616)
20	14M7272	4	Nut	M6, (SUB FOR M500605)
24	4151182	1	Fitting	-
6A	4174317	2	Holder	-
6B	4174318	2	Clamp	-
6C	T116311	2	Bolt	(SUB FOR M340840)
6D	14M7273	2	Nut	M8, (SUB FOR M500807)
6E	4188272	2	Stop	-
6F	19M8425	8	Cap Screw	M6 X 16, (SUB FOR 19M7560 OR J900616)
6G	24M7054	8	Washer	6.400 X 12 X 1.600 mm, (SUB FOR A590106)
6H	12M7006	8	Lock Washer	6 mm, (SUB FOR A590906)
6I	4188273	1	Fitting	-
6J	AT264333	2	O-Ring	(SUB FOR 4028265, TH100096)
6K	4028266	2	Back-Up Ring	-
6L	4188274	1	Washer	-
6M	4188275	1	O-Ring	-
6N	4188276	1	Spring	-
