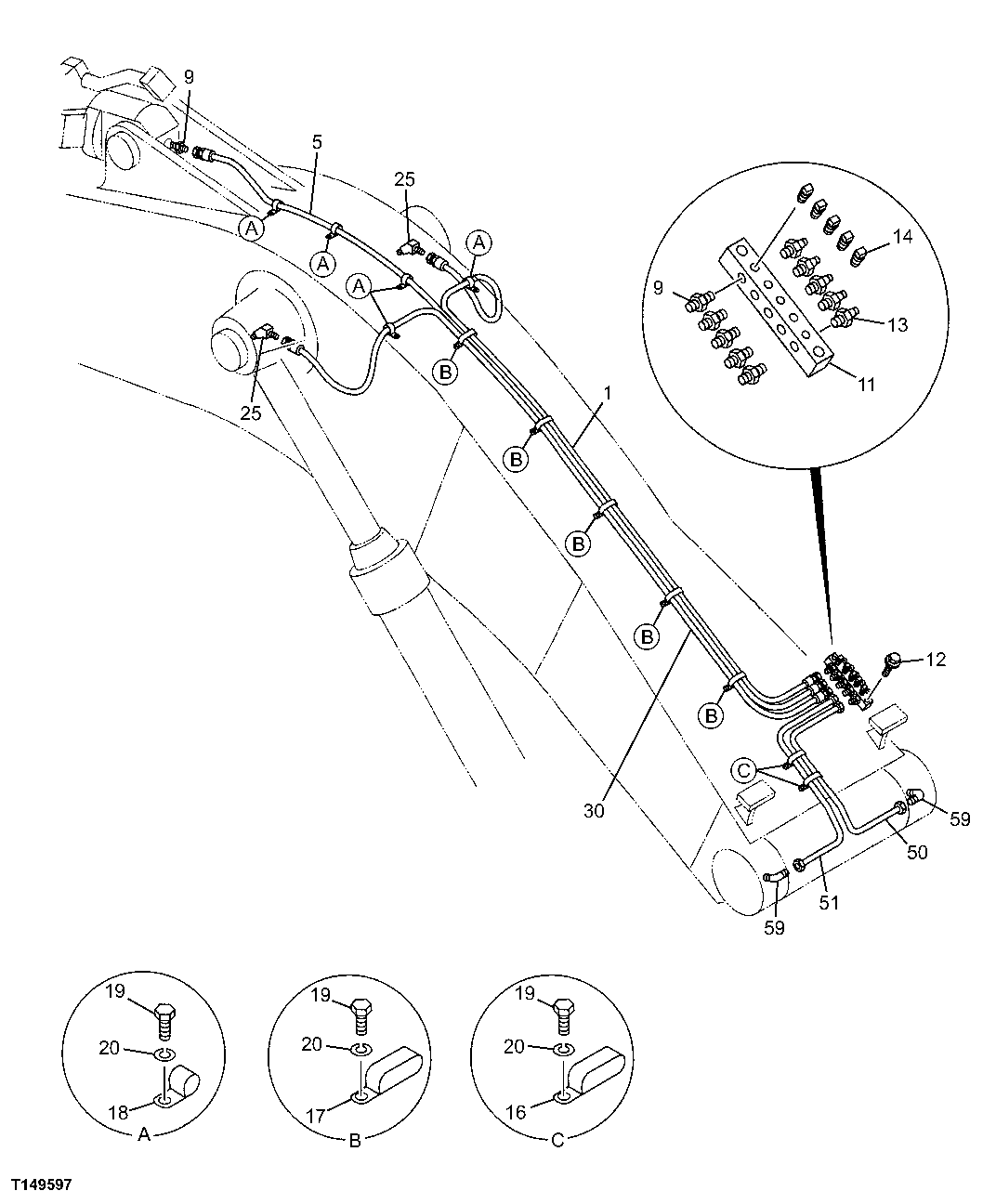

LUBRICATION LINES (STANDARD BOOM, HEAVY DUTY BOOM)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4391322	1	Hydraulic Hose	(SUB FOR TH4391322)
5	4342975	1	Hydraulic Hose	Standard Boom, (SUB FOR TH4342975)
5	4473357	1	Hydraulic Hose	Heavy Duty Boom
9	4154651	6	Adapter Fitting	-
11	4337738	1	Junction Block	(SUB FOR TH4337738)
12	19M7658	2	Cap Screw	M10 X 50
12	12M7066	2	Lock Washer	10 mm
13	TH100074	5	Lubrication Fitting	-
14	T115963	5	Fitting Plug	-
16	4192018	2	Clip	(SUB FOR TH110498)
17	T152608	5	Clamp	(SUB FOR AT154207)
18	4190261	5	Clip	-
19	19M8324	12	Cap Screw	M10 X 16
20	12M7066	12	Lock Washer	10 mm
25	4154655	2	Elbow Fitting	-
30	4391323	1	Hydraulic Hose	(SUB FOR TH4391323)
50	4247365-S	1	Hydraulic Hose	(SUB FOR 4317872)
51	AE42281	1	Hydraulic Hose	(SUB FOR 4248695)
59	4154656	2	Elbow Fitting	(SUB FOR TH101588)

LUBRICATION LINES (STANDARD BOOM, HEAVY DUTY BOOM)
