HIGH PRESSURE LINES COUNTERWEIGHT REMOVAL DEVICE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4392996	1	Cylinder	-
1	TH100074	2	Lubrication Fitting	-
9	4395369	2	Flange Fitting	-
12	T72216	2	O-Ring	-
13	4255567	1	Bushing	-
14	19M8734	8	Screw	M14 X 45
20	4260154	2	Elbow Fitting	-
20	4506418	1	O-Ring	-
21	94-1703	1	Adapter Fitting	-
22	4220806	1	Flow Control Hyd. Valve	-
27	T77857	8	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
30	4466248	1	Hydraulic Hose	-
31	4466247	1	Hydraulic Hose	-
34	4240863	1	Flow Control Hyd. Valve	-
35	4131346	2	Spacer	-
36	19M7875	2	Cap Screw	M10 X 70
36	12M7066	2	Lock Washer	10 mm
37	4240862	1	Manifold	-
38	12M7066	2	Lock Washer	10 mm
38	19M8655	2	Cap Screw	M10 X 55, (SUB FOR J011055)
39	4217265	3	Adapter Fitting	-
40	4154656	2	Elbow Fitting	-
41	4209727	1	Hydraulic Hose	-
42	4395934	1	Hydraulic Hose	-
43	4374495	1	Hydraulic Hose	-
44	4274178	2	Elbow Fitting	-
45	3081079	1	Adapter Fitting	-
46	4146466	1	Pneumatic Pressure Valve	-
47	4261624	1	Adapter Fitting	-
48	94-2024	2	Fitting Plug	-
51	R134002	3	Clamp	(SUB FOR 4193816)
53	12M7066	3	Lock Washer	10 mm
54	19M7938	3	Cap Screw	M10 X 20
55	-	4	Part 34	(MAKE FROM XHG-075, CTL), (SUB FOR 4044420 ( 4327294 NLA))
56	H77698	4	Tie Band	-

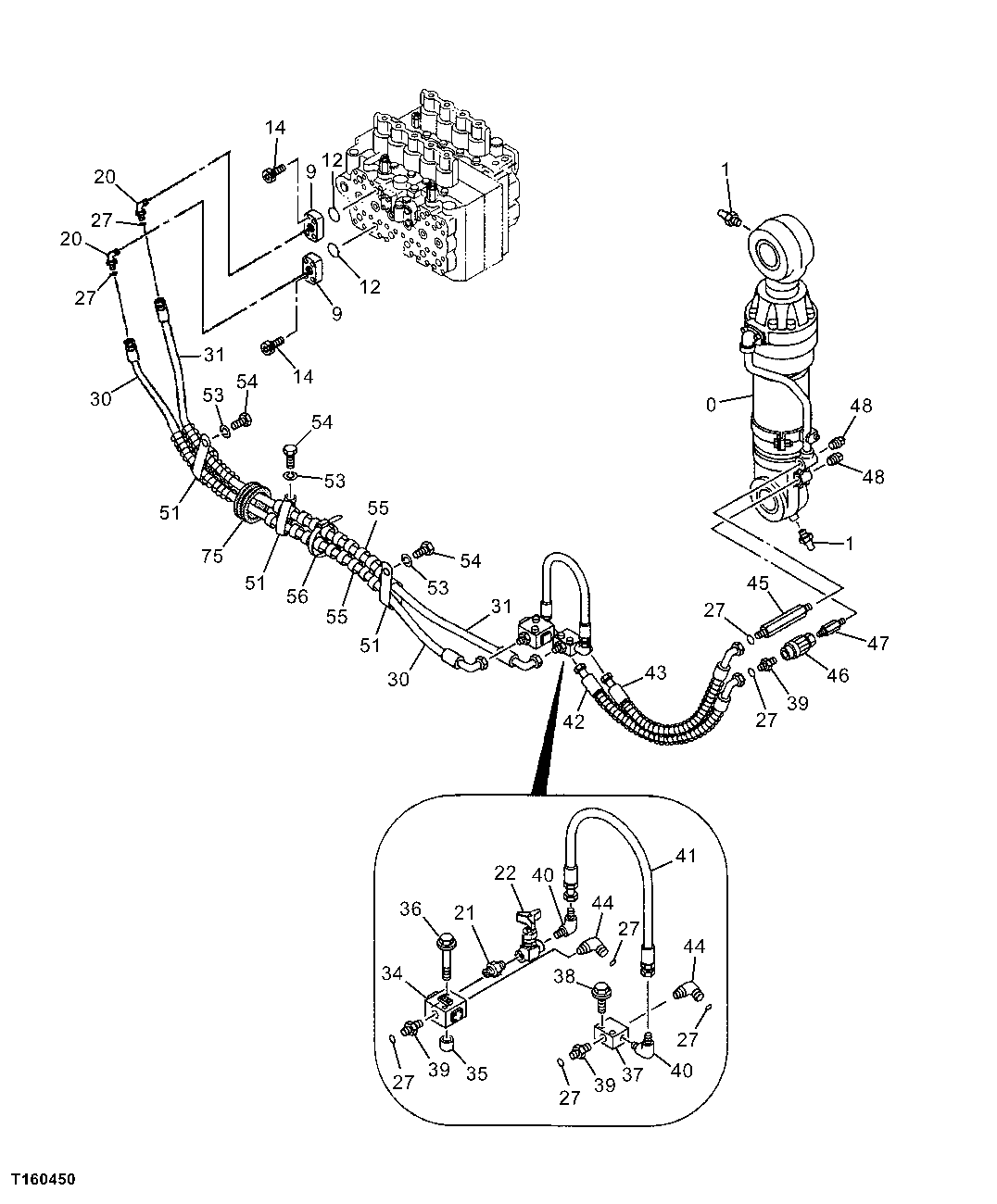

HIGH PRESSURE LINES COUNTERWEIGHT REMOVAL DEVICE
