Открытый узел

BATTERIES AND HARNESSES

BATTERIES AND HARNESSES

BATTERIES AND HARNESSES

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

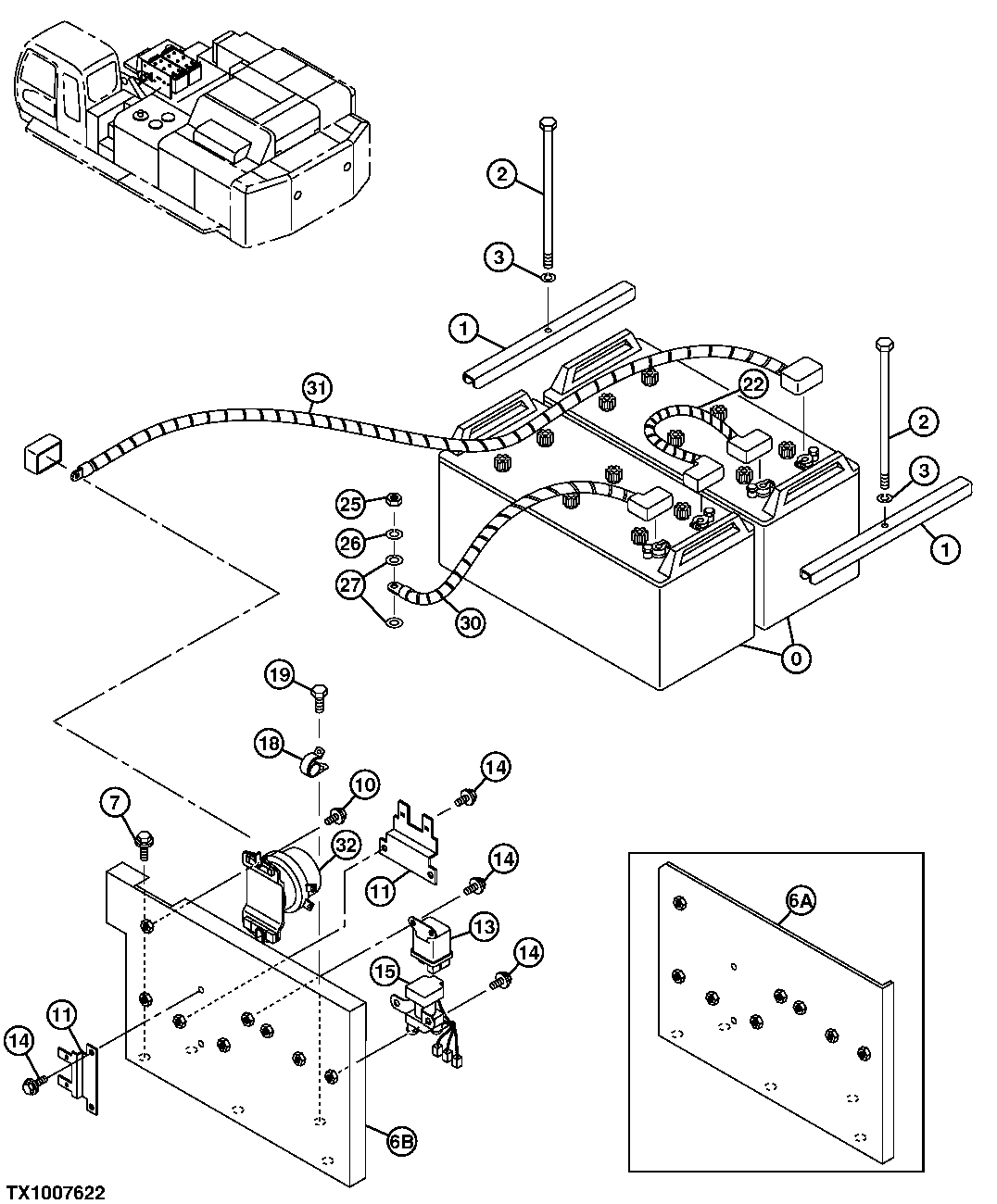

BATTERIES AND HARNESSES

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	TY23020B	2	Wet Charged Battery	(SUB FOR 4192421 AND TY25882)
1	4145156	2	Holder	(SUB FOR TH102147)
2	4206101	2	Bolt	(SUB FOR AT131796)
3	12H301	2	Lock Washer	1/2"
7	19M8011	3	Cap Screw	M12 X 30
7	12M7058	3	Lock Washer	12 mm, (SUB FOR 12M7067)
10	19M7513	2	Cap Screw	M8 X 30
11	4297280	2	Bracket	(SUB FOR AT201752)
13	4251587	1	Relay	(SUB FOR AT213807)
14	24M7054	8	Washer	6.400 X 12 X 1.600 mm
14	12M7006	8	Lock Washer	6 mm
14	19M7923	8	Cap Screw	M6 X 12
15	1825530391	1	Relay	(SUB FOR AT213815, 4279835)
18	R72659	3	Clamp	(SUB FOR 4235654)
19	19M7402	2	Cap Screw	M10 X 25
19	12M7066	2	Lock Washer	10 mm
19	24M7028	2	Washer	10.500 X 20 X 2 mm
22	4294694	1	Wiring Harness	(SUB FOR TH4294694)
25	14M7274	1	Nut	M10
26	12M7066	1	Lock Washer	10 mm
27	24M7028	2	Washer	10.500 X 20 X 2 mm
30	4469395	1	Wiring Harness	-
31	4470168	1	Wiring Harness	-
32	4031771	1	Relay	(SUB FOR TH104069)
6A	-	1	Part 5	( 7039668 NLA)
6B	7051238	1	Bracket	-
