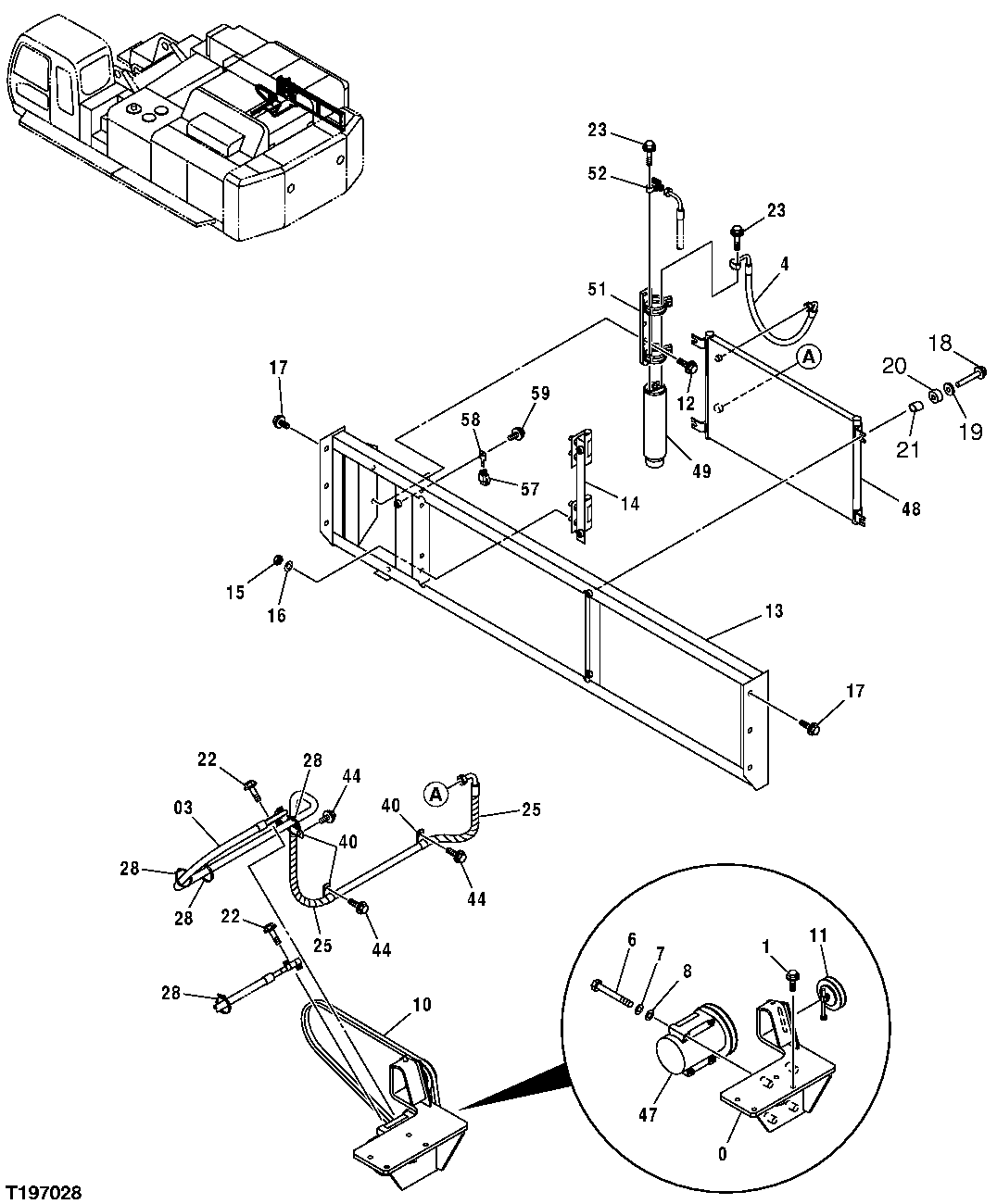

A/C COMPRESSOR, CONDENSER, RECEIVER/DRYER AND HOSES

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7048330	1	Bracket	(REINFORCED UPPER BRACKET TO IDLER PULLEY FROM PART <service-part >7038807</service-part>)
0	-	1	Part 1	SUB 7048330; SUB FOR TH7040651 OR 7038807
1	12H301	4	Lock Washer	1/2"
1	19M7361	4	Cap Screw	M12 X 50
3	4450397	1	Refrigerant Hose	-
4	4450398	1	Refrigerant Hose	-
6	19M8504	4	Cap Screw	M8 X 80
7	-	4	Part 8	12M7065 NLA
8	24M7055	4	Washer	8.400 X 16 X 1.600 mm
10	4612763	1	V-Belt	SUB FOR 4422178
11	FYA00023056	1	Pulley	ALSO ORDER FYA00023057; SUB FOR 4252004
11	FYA00023057	1	Bolt	USE WITH FYA00023056
12	-	2	Part 14	12M7065 NLA
12	24M7055	2	Washer	8.400 X 16 X 1.600 mm
12	19M7407	2	Cap Screw	M8 X 25
13	7039963	1	Bracket	-
14	8083224	1	Bracket	-
15	14M7274	4	Nut	M10
16	12M7066	4	Lock Washer	10 mm
17	19M8011	6	Cap Screw	M12 X 30
17	12H301	6	Lock Washer	1/2"
17	24M7047	6	Washer	13 X 24 X 2.500 mm
18	19M7288	4	Cap Screw	M8 X 30
19	4346037	4	Washer	SUB FOR 4338215
20	4618722	4	Cushion	-
21	4620483	4	Spacer	-
22	19M7874	2	Cap Screw	M6 X 30
22	24M7054	2	Washer	6.400 X 12 X 1.600 mm
22	12H302	2	Lock Washer	1/4"
23	19M7933	2	Cap Screw	M6 X 25
23	24M7054	2	Washer	6.400 X 12 X 1.600 mm
23	12M7006	2	Lock Washer	6 mm
25	-	2	Part 33	MAKE FROM XHG-075, BULK MATERIAL CUT TO LENGTH, 4327294 NLA
28	H77698	4	Tie Band	-
40	T28949	3	Clamp	SUB FOR 4190274
44	12M7066	3	Lock Washer	10 mm
44	19M7938	3	Cap Screw	M10 X 20
47	4436025	1	Compressor	-
47	-	1	Part 39	SE502087 NLA, REMAN FOR 4436025
48	4617327	1	Vapor Condenser	SUB FOR 4431082
49	4333461	1	Receiver-Dryer	-
51	4446657	1	Holder	-
52	4374958	1	Adapter Fitting	-
57	4405815	1	Sensor	-
58	4411931	1	Bracket	-
59	19M7139	1	Cap Screw	M8 X 20
59	24M7055	1	Washer	8.400 X 16 X 1.600 mm
59	-	1	Part 48	12M7065 NLA

A/C COMPRESSOR, CONDENSER, RECEIVER/DRYER AND HOSES
