CLUTCH AND BRAKE LINKAGE [B09]

CLUTCH AND BRAKE LINKAGE [B09]

CLUTCH AND BRAKE LINKAGE [B09]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

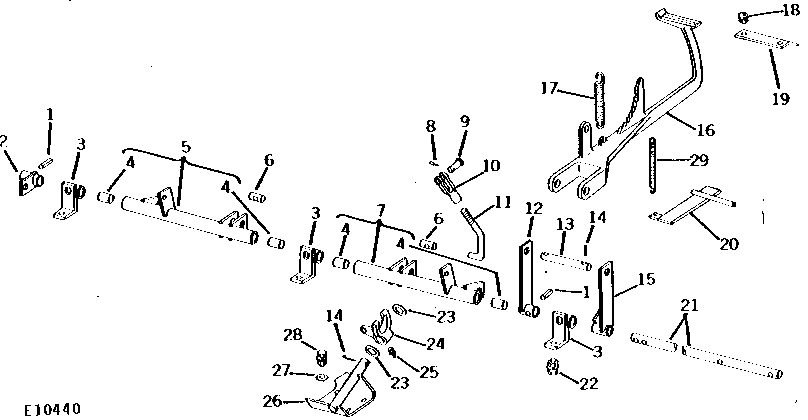

CLUTCH AND BRAKE LINKAGE [B09]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	25H524	2	GROOVE PIN	-
2	AE23629	1	ARM	L.H.
3	E38328	3	BEARING	-
4	P47216	4	BUSHING	-
5	AE24175	1	TUBE	L.H.
6	E39703	2	PIN FASTENER	-
7	AE24174	1	TUBE	R.H.
8	11H236	2	Cotter Pin	1/8" X 1"
9	T10187	2	PIN FASTENER	(SUB FOR P46772, THIS APPLICATION)
10	E39711	2	CLEVIS	-
11	E39710	2	ROD	-
12	AE23631	1	ARM	L.H.
13	E38308	1	PIN FASTENER	-
14	11H218	4	Cotter Pin	3/16" X 1-1/2"
15	AE24294	1	ARM	R.H.
16	E39791	1	PEDAL	(SUB AE35375)
16	AE35375	1	PEDAL	(SUB FOR E52794)
17	E10086	1	Extension Spring	-
18	21H1304	2	Screw	5/16" X 3/4"
18	14H785	2	Nut	5/16"
18	12H303	2	Lock Washer	5/16"
19	E39793	1	STOP	-
20	AE24168	1	LATCH	-
21	E38331	1	SHAFT	-
22	19H1731	1	Cap Screw	3/8" X 1"
22	12H304	1	Lock Washer	3/8"
22	14H812	1	NUT	3/8"
23	24H1424	4	Washer	29/32" X 1-1/2" X 0.060"
24	E38334	1	FORK	-
25	JD7797	2	Lubrication Fitting	STRAIGHT, 1/4"
26	AE24170	1	SUPPORT	R.H.
26	AE24169	1	SUPPORT	L.H.
27	24H1303	8	WASHER	13/32" X 11/16" X 0.065"
28	19H2284	8	Cap Screw	3/8" X 7/8"
28	12H304	8	Lock Washer	3/8"
28	14H812	8	NUT	3/8"
29	E41701	1	SPRING	-
