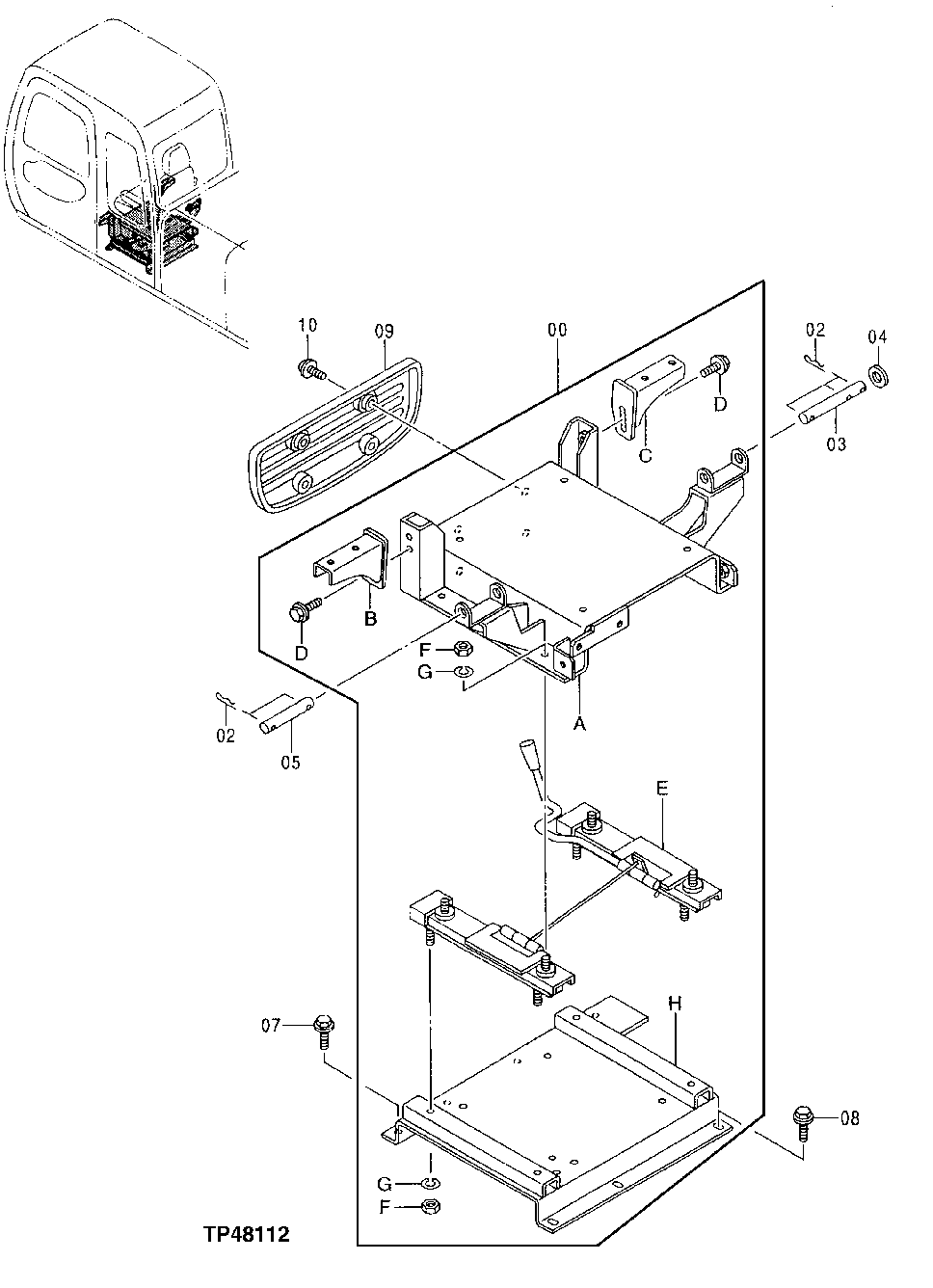

Seat Mounting

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	(NSEP)
2	CH11528	5	Spring Locking Pin	-
3	4341890	1	Pin	(SUB FOR AT215518)
4	N231749	1	Washer	20.620 X 38.100 X 6.350 mm (13/16" X 1-1/2" X 1/4")
5	4376707	1	Pin	(SUB FOR AT215555)
7	24M7028	4	Washer	10.500 X 20 X 2 mm
7	12M7066	4	Lock Washer	10 mm
7	19M7402	4	Cap Screw	M10 X 25
8	24M7028	3	Washer	10.500 X 20 X 2 mm
8	12M7066	3	Lock Washer	10 mm
8	19M7402	3	Cap Screw	M10 X 25
9	3072610	1	Cover	(SUB FOR AT215483)
10	24M7293	4	Washer	6.500 X 13 X 1.600 mm
10	12M7006	4	Lock Washer	6 mm
10	21M7277	4	Screw	M6 X 25
0A	6016639	1	Base	(SUB FOR AT215580)
0B	AT307743	1	Bracket	(SUB FOR 8061123) (LEFT)
0C	AT307744	1	Bracket	(SUB FOR 8061563) (RIGHT)
0D	24M7028	4	Washer	10.500 X 20 X 2 mm
0D	12M7066	4	Lock Washer	10 mm
0D	19M7402	4	Cap Screw	M10 X 25
0E	4382794	1	Drawer Slide	(SUB FOR AT215566)
0F	14M7444	8	Nut	M10, (SUB FOR TH104196 AND J952010)
0G	12M7066	8	Lock Washer	10 mm
0H	8061040	1	Stand	(SUB FOR 8068058, THIS APPLICATION)
