Открытый узел

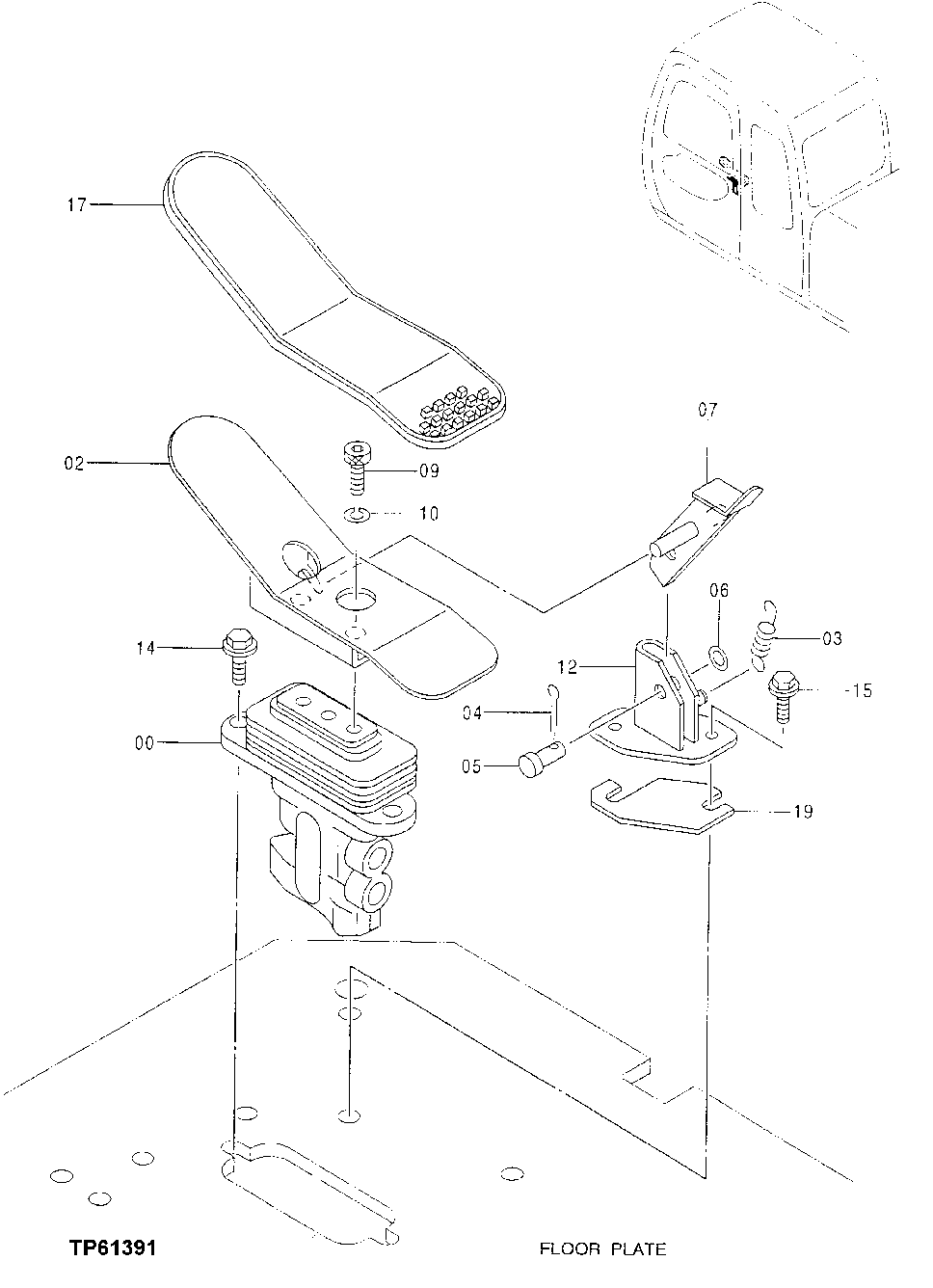

OFFSET BOOM CONTROL PEDAL AND PILOT VALVE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4330467	1	Flow Control Hyd. Valve	SUB FOR AP34893
2	8070805	1	Pedal	SUB FOR AP36030
3	4279604	1	Spring	SUB FOR P65774
4	11M7082	1	Cotter Pin	2.500 X 25 mm, SUB FOR 11M7080
5	4287795	1	Pin	SUB FOR P65777
6	24M7028	1	Washer	10.500 X 20 X 2 mm
7	AP36029	1	Stop	-
9	J781020	2	Bolt	SUB FOR P65776
10	12M7066	2	Lock Washer	10 mm
12	AP36028	1	Bracket	-
14	19M7662	2	Cap Screw	M10 X 30
14	12M7066	2	Lock Washer	10 mm
15	19M7163	2	Cap Screw	M8 X 25
15	-	2	Part 14	12M7065 NLA
15	24M7055	2	Washer	8.400 X 16 X 1.600 mm
17	4283758	1	Cover	SUB FOR AT158843
19	P65775	3	Solid Shim	0.8

OFFSET BOOM CONTROL PEDAL AND PILOT VALVE

Нет текстового описания
