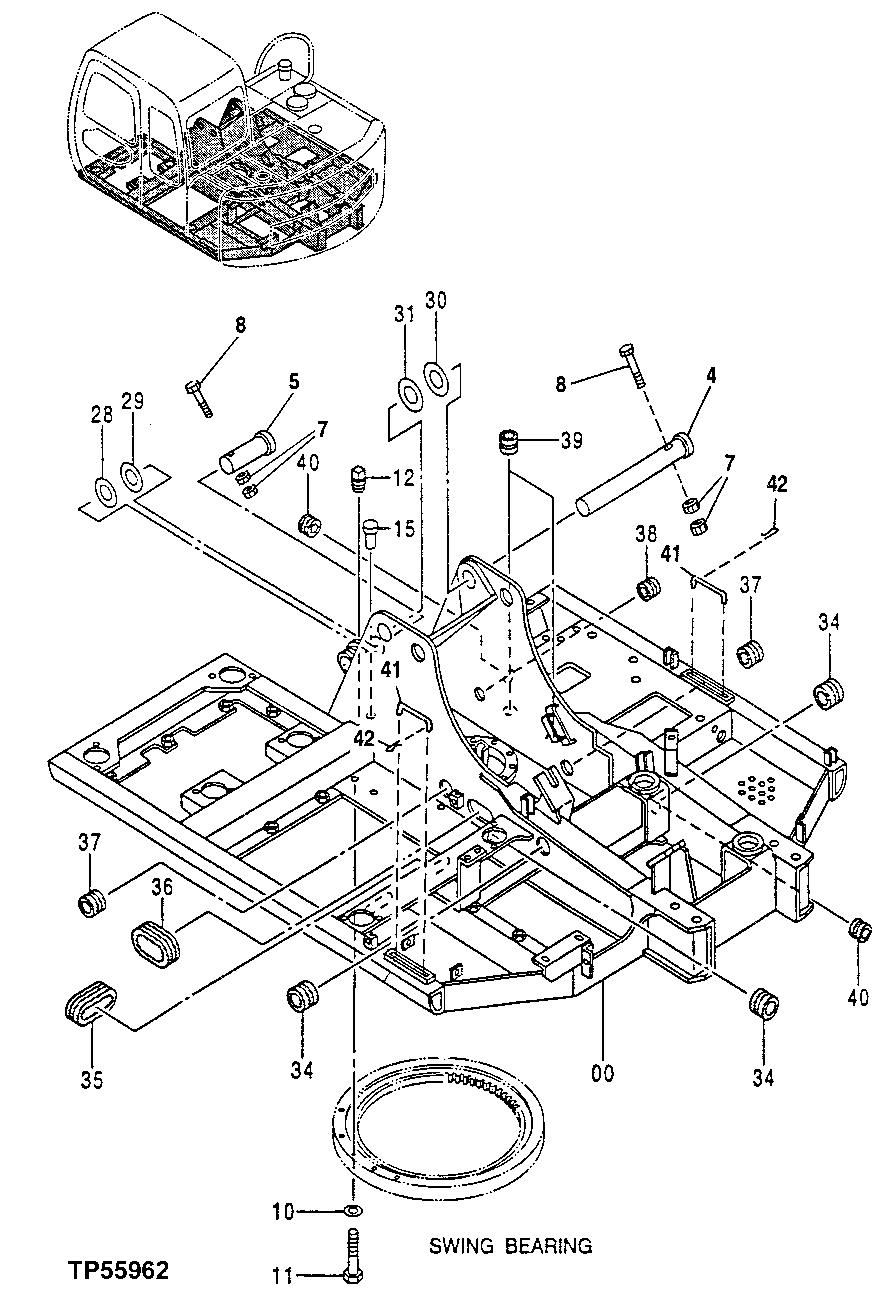

Main Frame And Mounting Parts

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AP33377	1	Main Frame	(CONVENIENCE ASSEMBLY)
4	3043504	1	Pin Fastener	(SUB FOR TH110413)
5	3076941	1	Pin	(SUB FOR P65702)
7	4065688	2	Retainer	(SUB FOR TH100624)
7	14M7276	4	Nut	M16
8	4065689	2	Pin Fastener	17.500 X 81 mm (0.689" X 3.189"), (SUB FOR TH100625)
8	19M8351	2	Cap Screw	M16 X 125, (SUB FOR 19M7941)
10	24M7338	22	Washer	17 X 30 X 3 mm
11	J921685	22	Bolt	(SUB FOR P65709)
12	J75214	1	FITTING PLUG	(SUB FOR TH105686)
12	15H281	1	PIPE PLUG	1-1/2"
15	4387568	3	Cotter Pin	(SUB FOR P65705)
28	P65704	2	Plate	(1.0)
29	P65703	1	Plate	(2.0)
30	P65707	2	Plate	(1.0)
31	P65708	1	Plate	(2.0)
34	4509404	3	Grommet	(SUB FOR TH100553)
35	4293794	1	Bushing	(SUB FOR AT200511)
36	4293803	1	Bushing	(SUB FOR AT200513)
37	4201749	2	Grommet	(SUB FOR TH108205)
38	4210661	1	Grommet	(SUB FOR TH111369)
39	-	2	Part 22	(SUB FOR AT126267) ( 4184582 NLA)
40	4388054	2	Bushing	(SUB FOR P65706)
41	4341788	2	Rod	(SUB FOR AT213884 OR 4341788J)
42	H132922	2	Cotter Pin	-
