Hydraulic Pump Compartment Top Cover and Supports

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4257087	1	Stop	SUB FOR AT154930
2	19M7662	2	Cap Screw	M10 X 30
2	24M7101	2	Washer	11 X 34 X 3 mm
2	12M7066	2	Lock Washer	10 mm
3	19M7402	2	Cap Screw	M10 X 25
3	12M7066	2	Lock Washer	10 mm
3	24M7028	2	Washer	10.500 X 20 X 2 mm
4	AP36053	1	Support	-
5	AP36050	1	Support	-
6	19M7402	2	Cap Screw	M10 X 25
6	12M7066	2	Lock Washer	10 mm
6	24M7028	2	Washer	10.500 X 20 X 2 mm
9	AP36051	1	Cover	-
11	AP36049	1	Support	-
12	19M7402	2	Cap Screw	M10 X 25
12	12M7066	2	Lock Washer	10 mm
12	24M7028	2	Washer	10.500 X 20 X 2 mm
13	24M7101	5	Washer	11 X 34 X 3 mm
13	19M7402	5	Cap Screw	M10 X 25
13	12M7066	5	Lock Washer	10 mm
15	8070673	1	Cover	-
15	AP36052	1	Cover	-
16	19M7662	5	Cap Screw	M10 X 30
16	12M7066	5	Lock Washer	10 mm
16	24M7101	5	Washer	11 X 34 X 3 mm
18	AP36047	1	Door	-
20	19M7662	4	Cap Screw	M10 X 30
21	M135494	4	Washer	12.500 X 35 X 4.500 mm (0.492" X 1.378" X 0.177"), SUB FOR AT121286 OR 4183252
24	4175253	1	Bracket	SUB FOR AT318015 OR AT154915
25	4175254	1	Stop	SUB FOR AT154916
26	24M7293	4	Washer	6.500 X 13 X 1.600 mm
26	12M7006	4	Lock Washer	6 mm
26	19M7923	4	Cap Screw	M6 X 12
18A	P61600	1	Pad	-
18B	P61605	1	Pad	-
18C	-	1	Part 29	P65830 NLA
18D	-	1	Part 30	AT185252 NLA
18E	AT166994	1	Latch	-
18F	M63200	4	Rivet	4.775 mm (3/16")

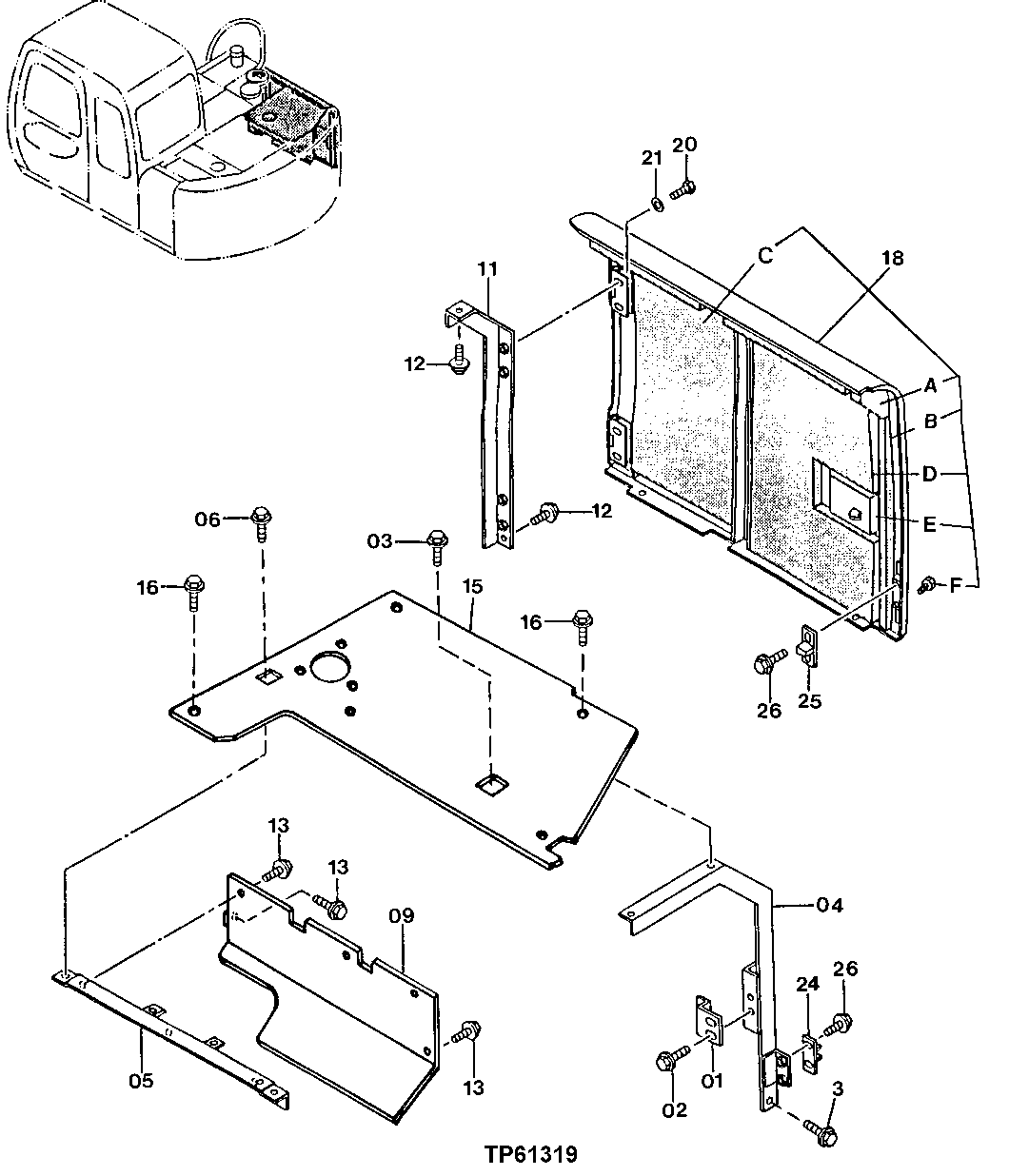

Hydraulic Pump Compartment Top Cover and Supports
