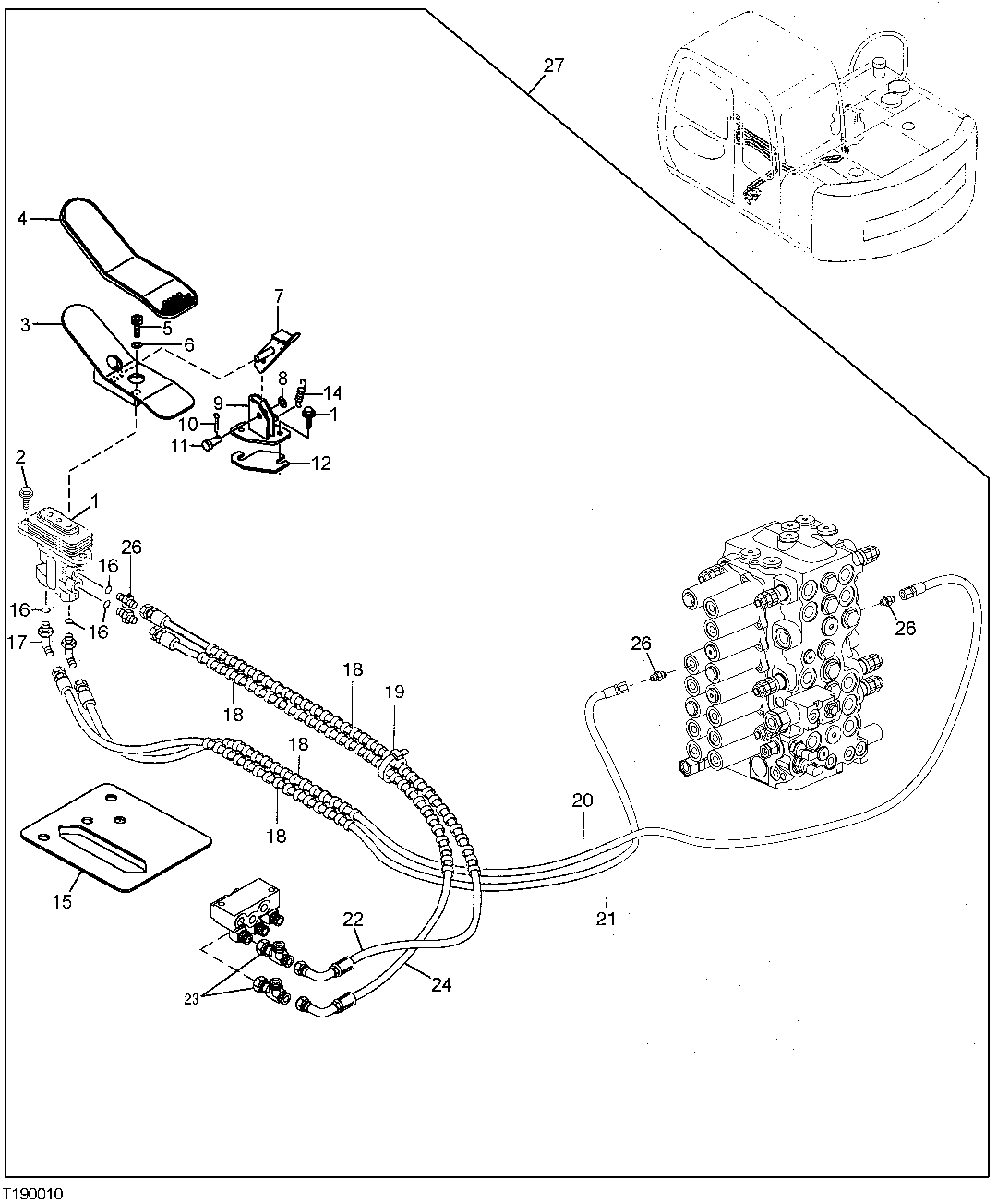

FOOT PEDAL CONTROL KIT (REPLACEMENT)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4330467	1	Flow Control Hyd. Valve	-
2	19M7550	3	Cap Screw	M10 X 35
3	8070805	1	Pedal	-
4	4283758	1	Cover	-
5	J781020	2	Bolt	-
6	12M7066	2	Lock Washer	10 mm
7	8061258	1	Stop	-
8	24M7028	1	Washer	10.500 X 20 X 2 mm
9	8060508	1	Bracket	-
10	11M7080	1	Cotter Pin	2.500 X 16 mm
11	4287795	1	Pin	-
12	4402410	3	Solid Shim	-
13	19M7550	3	Cap Screw	M10 X 35
14	4279604	1	Spring	-
15	-	1	Part 15	-
16	M800650	4	Packing	-
17	4154670	2	Elbow Fitting	-
18	4327315	4	Hose Guard	4327293 NLA, SUB FOR 4133527
19	H77698	5	Tie Band	-
20	AP36018	1	Hydraulic Hose	-
21	AP36017	1	Hydraulic Hose	-
22	AT304329	1	Hydraulic Hose	-
23	AE45056	2	Tee Fitting	-
24	AT304329	1	Hydraulic Hose	-
26	4200465	4	Adapter Fitting	-
27	-	1	Part 26	TWO WAY HYDRAULIC FOOT PEDAL CONTROL KIT, INCLUDES INSTALLATION INSTRUCTIONS T202175, AT303097 NLA
28	14M7296	1	Flange Nut	M10, NOT ILLUSTRATED

FOOT PEDAL CONTROL KIT (REPLACEMENT)

Нет текстового описания
