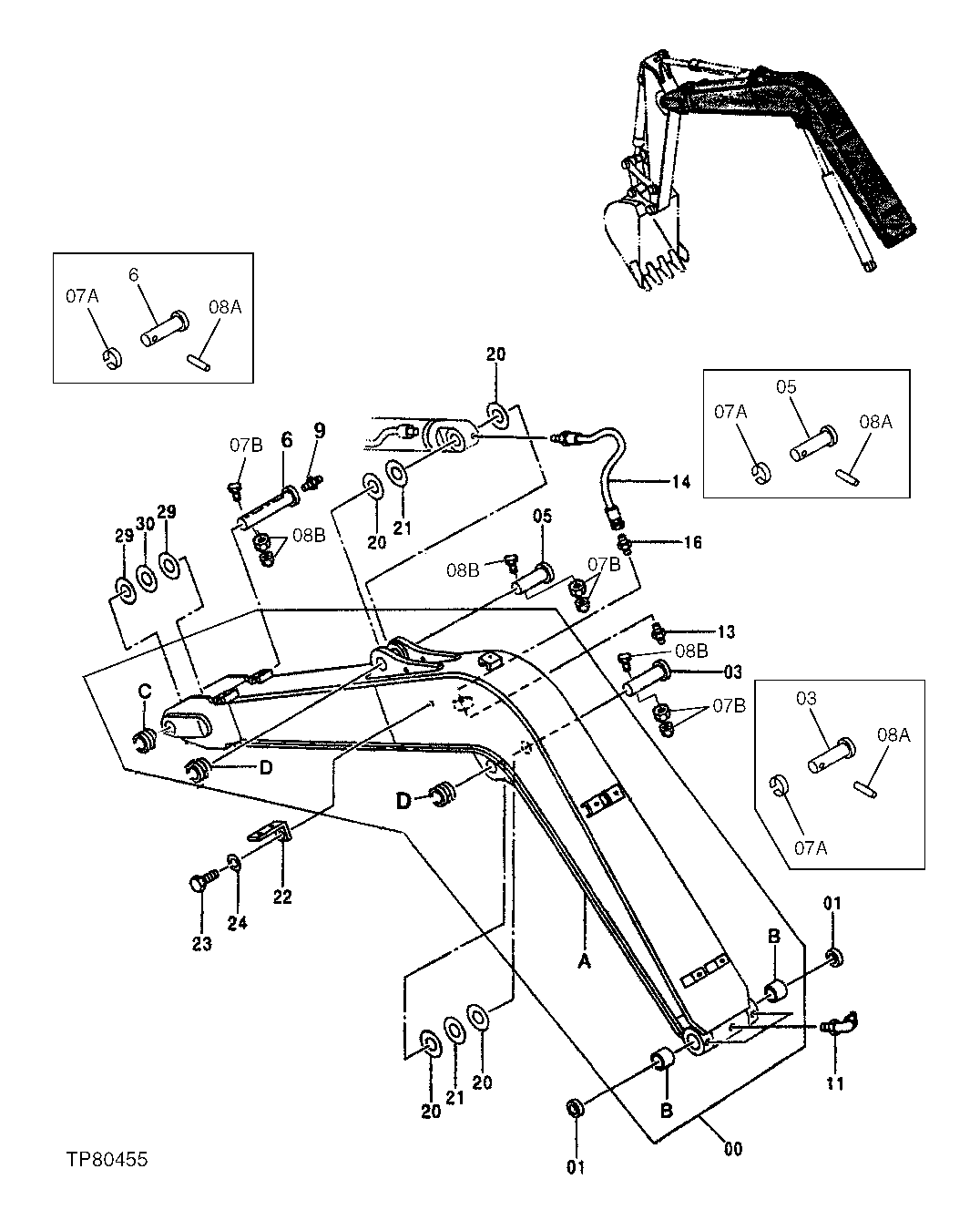

Excavator Boom Assembly, Bushings and Pins

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AP36037	1	Excavator Boom	-
1	TH105979	2	Seal	-
3	3055536	1	Pin Fastener	(SUB FOR AT200379)
5	3076942	1	Pin	(SUB FOR P65734)
6	3037344	1	Pin Fastener	(SUB FOR TH110416)
9	TH100074	1	Lubrication Fitting	-
11	T116334	3	Lubrication Fitting	-
13	TH100074	1	Lubrication Fitting	-
14	4129123	1	Hydraulic Hose	(SUB FOR AP36335)
16	X4-4FTX-S	1	Adapter Fitting	(SUB FOR X0103-4-4 ) (SUB FOR TH100963)
20	4374459	4	Plate	(SUB FOR P65704)
21	4374437	2	Plate	(SUB FOR P65703)
22	4224631	1	Angle	(SUB FOR TH111685)
23	J901425	1	Cap Screw	(SUB FOR TH104071)
24	12H317	1	Lock Washer	9/16"
29	4394384	2	Plate	(SUB FOR P65707)
30	4394385	1	Plate	(SUB FOR P65708)
0A	-	1	Part 2	-
0B	4197840	2	Bushing	(SUB FOR TH110556)
0C	P60783	1	Bushing	-
0D	P66187	2	Bushing	(SUB FOR TH110546 ) (USE WITH 19M7941 AND (2) 14M7276)
0D	4197031	2	Bushing	(USE WITH TH100624 AND TH100625 ) (SUB P66187 ) (SUB FOR TH110546)
7A	4065688	3	Retainer	(SUB FOR TH100624)
7B	14M7276	6	Nut	M16
8A	4065689	3	Pin Fastener	(SUB FOR TH100625)
8B	19M8351	3	Cap Screw	M16 X 125, (SUB FOR 19M7941)

Excavator Boom Assembly, Bushings and Pins
