Открытый узел

Enclosure - Radiator Door

Enclosure - Radiator Door

Enclosure - Radiator Door

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

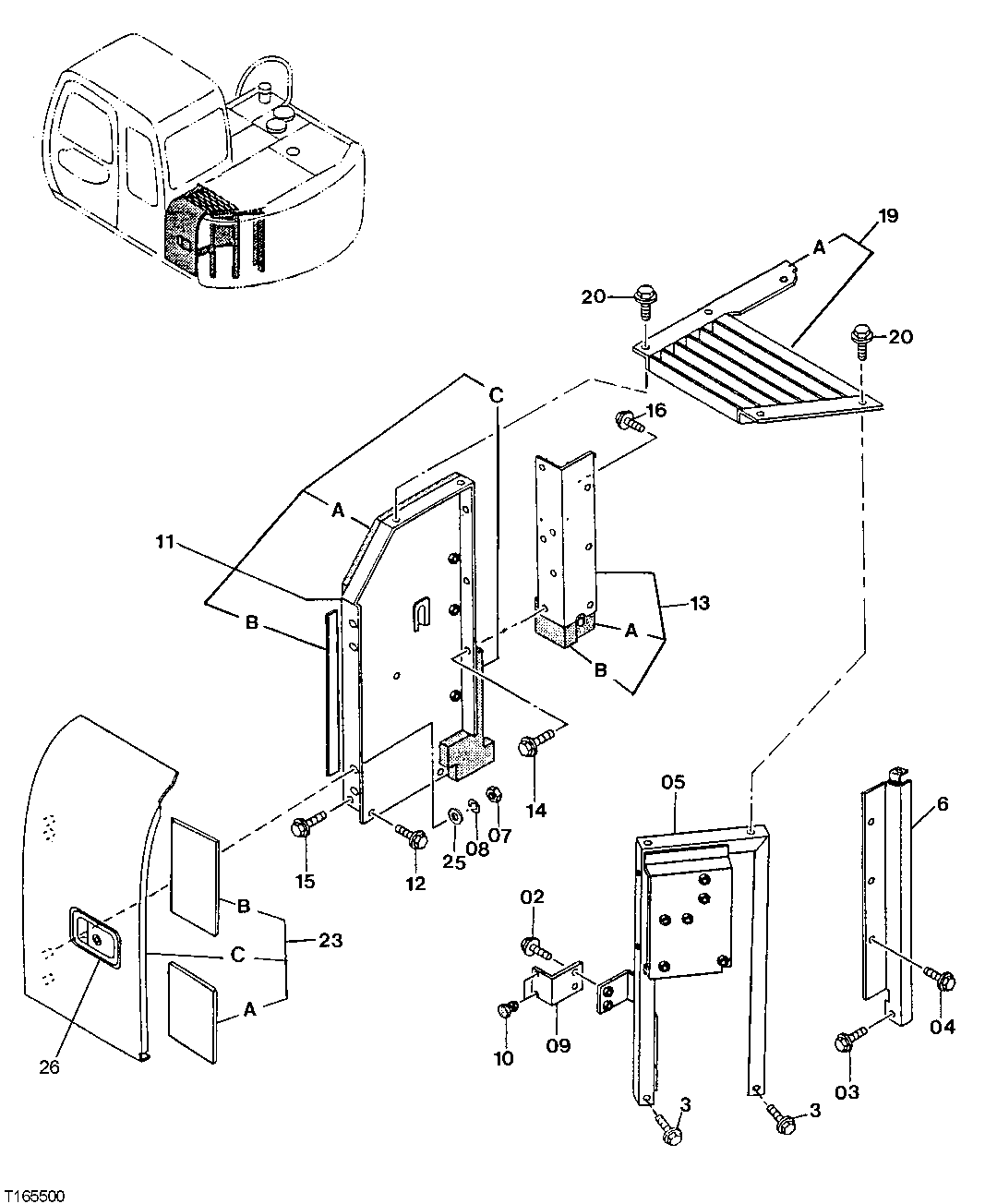

Enclosure - Radiator Door

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	12M7066	2	Lock Washer	10 mm
2	19M7662	2	Cap Screw	M10 X 30
2	24M7101	2	Washer	11 X 34 X 3 mm
3	19M7402	3	Cap Screw	M10 X 25
3	12M7066	3	Lock Washer	10 mm
3	24M7028	3	Washer	10.500 X 20 X 2 mm
4	19M7402	3	Cap Screw	M10 X 25
4	12M7066	3	Lock Washer	10 mm
4	24M7028	3	Washer	10.500 X 20 X 2 mm
5	AP36032	1	Support	(SUB FOR 7033989)
6	8070800	1	Support	(SUB FOR AP36024)
7	14M7274	4	Nut	M10
8	12M7066	4	Lock Washer	10 mm
9	4382963	1	Stop	(SUB FOR P65791)
10	4382964	2	Bushing	(SUB FOR P65792)
11	7033935	1	Cover	(SUB FOR AP36025)
12	19M7402	2	Cap Screw	M10 X 25
12	12M7066	2	Lock Washer	10 mm
12	24M7101	2	Washer	11 X 34 X 3 mm
13	8070684	1	Support	(SUB FOR AP36010)
14	24M7101	3	Washer	11 X 34 X 3 mm
14	19M7402	3	Cap Screw	M10 X 25
14	12M7066	3	Lock Washer	10 mm
15	24M7296	1	Washer	10.500 X 30 X 2.500 mm
15	12M7066	1	Lock Washer	10 mm
15	19M7572	1	Cap Screw	M10 X 45, ( J460412 NLA)
16	19M7402	3	Cap Screw	M10 X 25
16	12M7066	3	Lock Washer	10 mm
16	24M7028	3	Washer	10.500 X 20 X 2 mm
19	7033941	1	Cover	(SUB FOR AP36033)
20	12M7066	5	Lock Washer	10 mm
20	19M7662	5	Cap Screw	M10 X 30
20	24M7101	5	Washer	11 X 34 X 3 mm
23	5005387	1	Door	(SUB FOR AP36008)
25	24M7101	4	Washer	11 X 34 X 3 mm
26	AT166994	1	Latch	-
26	M63200	4	Rivet	-
11A	4392044	1	Pad	(SUB FOR P65785)
11B	4381632	1	Pad	(SUB FOR P65786)
11C	4374033	1	Pad	(SUB FOR P65787)
13A	4395918	1	Pad	(SUB FOR P65789)
13B	4395899	1	Pad	(SUB FOR P65790)
19A	4332580	1	Pad	(SUB FOR P65794)
23A	P65768	1	Pad	-
23B	4383102	1	Pad	(SUB FOR P65769)
23C	4361763	1	Lock	(SUB FOR AT214010)
