BOOM LINES (TO ARM, OFFSET, AND BUCKET CYLINDERS, OFFSET BOOM)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77857	14	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
2	4189858	10	Clamp	(SUB FOR TH108333)
3	4190125	4	Clamp	(SUB FOR TH108960)
6	A852333	1	Elbow Fitting	(SUB FOR TH101047 ) (SUB FOR 4154671)
7	A853344	2	Elbow Fitting	(SUB FOR TH108401, 4200580)
8	8070298	1	Bracket	(SUB FOR AP35988)
9	AP35989	3	Bracket	-
10	19M7872	10	Cap Screw	M12 X 25
11	AP35978	2	Hydraulic Hose	-
14	AP35977	1	Hydraulic Hose	-
15	AP35979	1	Hydraulic Hose	-
17	8070313	2	Line	(SUB FOR AP35987)
18	8070281	1	Line	(SUB FOR AP35981)
19	8070282	1	Line	(SUB FOR AP35982)
22	8070286	1	Line	(SUB FOR AP35986)
23	8070285	1	Line	(SUB FOR AP35985)
24	8070284	1	Line	(SUB FOR AP35984)
25	8070283	1	Line	(SUB FOR AP35983)
27	AP35980	2	Hydraulic Hose	-
29	19M7361	14	Cap Screw	M12 X 50
29	12H301	14	Lock Washer	1/2"
6A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
7A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), (SUB FOR U46489)

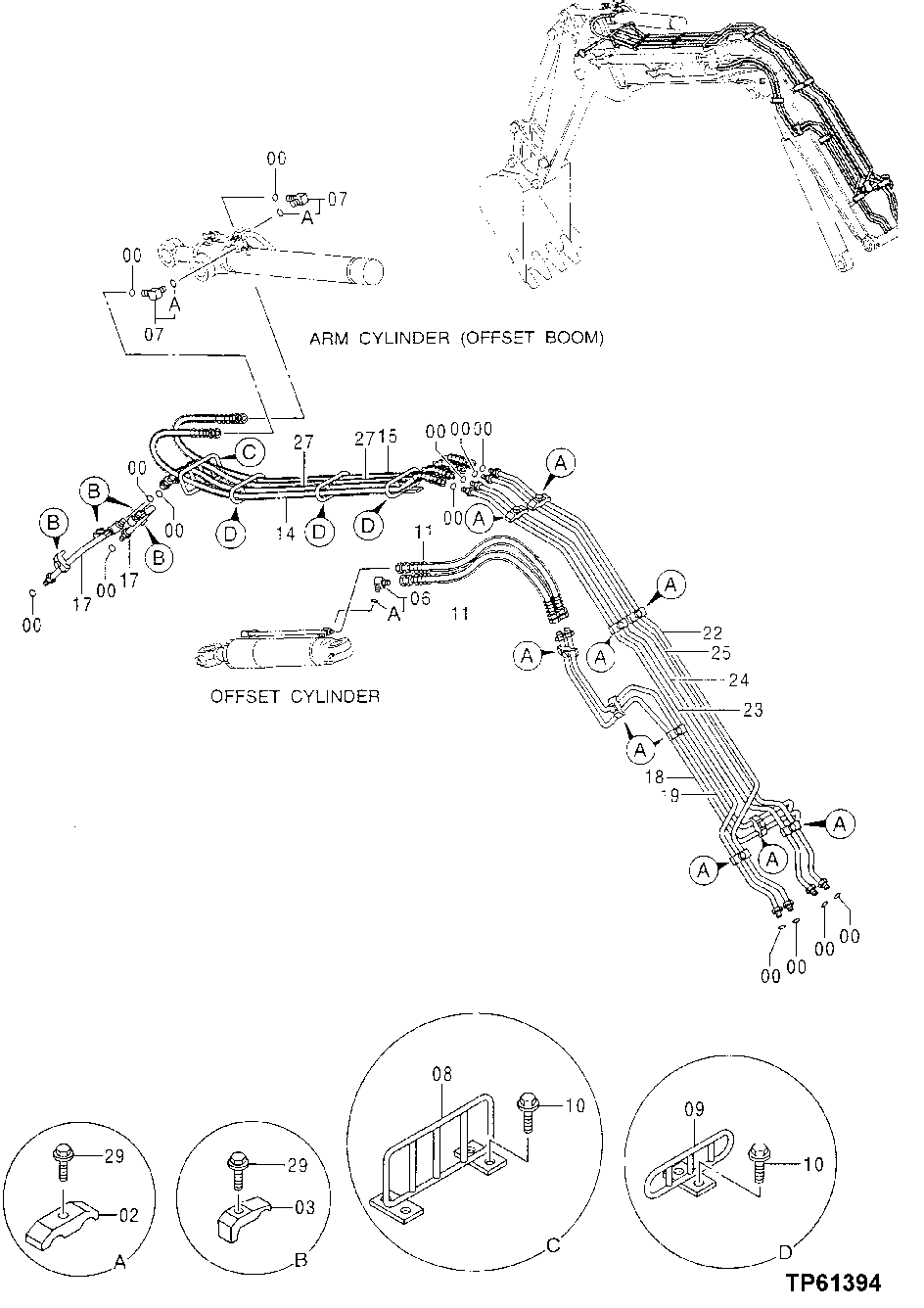

BOOM LINES (TO ARM, OFFSET, AND BUCKET CYLINDERS, OFFSET BOOM)
