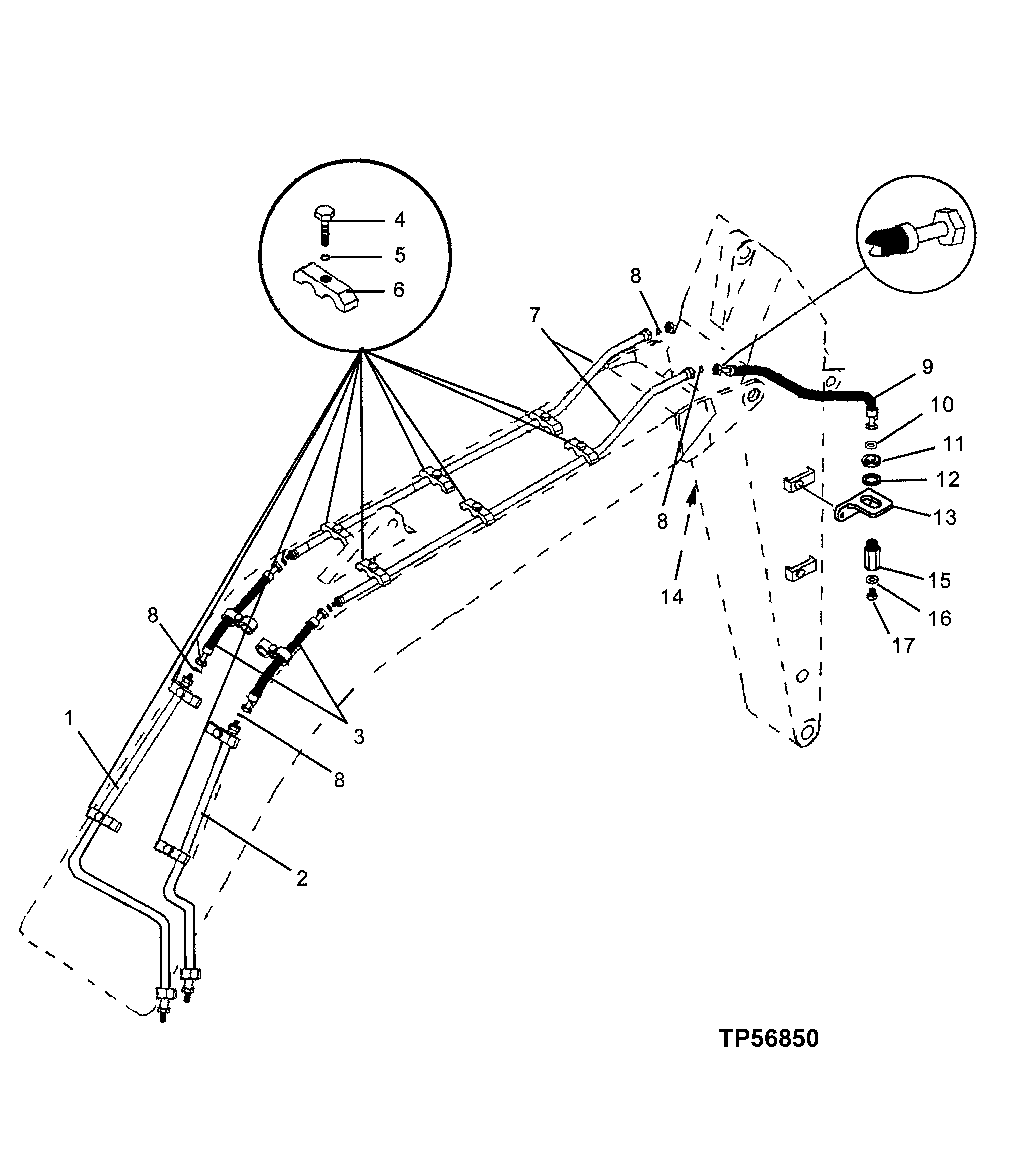

AUXILIARY FUNCTION BOOM LINES AND HOSES (STANDARD BOOM)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT184984	1	Oil Line	-
2	AT184983	1	Oil Line	-
3	AT107220	2	Hydraulic Hose	-
4	19M7361	10	Cap Screw	M12 X 50
5	12H301	10	Lock Washer	1/2"
6	4189858	10	Clamp	(SUB FOR TH108333)
7	AT184981	2	Oil Line	-
8	T77858	6	O-Ring	-
9	AT160176	2	Hydraulic Hose	-
10	T77858	2	O-Ring	-
11	T78707	2	Nut	-
12	24H1498	2	Washer	1-9/32" X 2-1/8" X 0.120"
13	T162682	1	Bracket	Right
14	T162681	1	Bracket	Left
15	T163702	2	Reducer	-
16	T77858	2	O-Ring	-
17	R27175	2	Drain Plug	-

AUXILIARY FUNCTION BOOM LINES AND HOSES (STANDARD BOOM)
