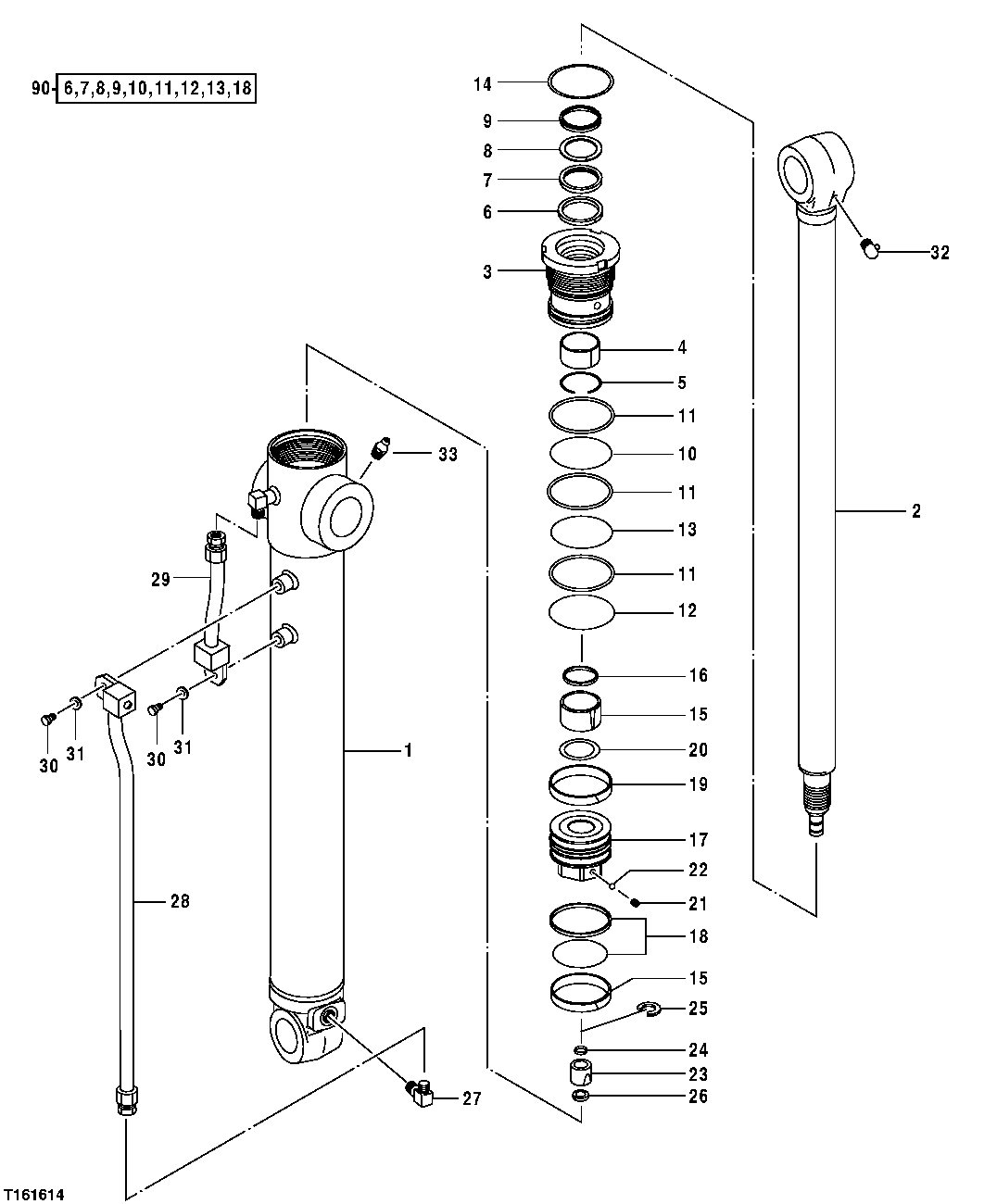

ARM CYLINDER COMPONENTS AND OIL LINES (WITH OFFSET BOOM)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	0728701	1	Hydraulic Cylinder Barrel	-
2	0728702	1	Rod	-
3	0728703	1	Hydraulic Cylinder Cap	-
4	0444706	1	Bushing	-
5	0225704	1	Snap Ring	-
6	AT264380	1	Ring	(SUB FOR 0225714)
7	AT264378	1	Ring	(SUB FOR 0225711)
8	AT264379	1	Back-Up Ring	(SUB FOR 0225712)
9	AT264377	1	Ring	(SUB FOR 0444715)
10	CH18696	1	Packing	(SUB FOR A811090)
11	AT264391	3	Back-Up Ring	(SUB FOR 0310606)
12	A810095	1	O-Ring	-
13	A811085	1	O-Ring	-
14	4043327	1	Lock Washer	-
15	0728704	1	Bearing	-
16	0728705	1	Seal	-
17	0728706	1	Piston	-
18	AT264392	1	Ring	(SUB FOR 0310608)
19	AT264229	2	Ring	(SUB FOR AT130547, 0495713, 0333007)
20	0728707	1	Shim	-
21	0310612	1	Set Screw	-
22	0111818	1	Ball	-
23	0444708	1	Bearing	-
24	0714904	1	Seal	-
25	0444710	1	Snap Ring	-
26	0396211	2	Snap Ring	-
27	0714804	1	Elbow Fitting	-
28	0728708	1	Line	-
29	0728709	1	Line	-
30	0714807	2	Screw	-
31	0714808	2	Washer	-
32	0159411	1	Lubrication Fitting	-
33	J75481	2	Fitting	-
90	4415584	1	Seal Kit	-

ARM CYLINDER COMPONENTS AND OIL LINES (WITH OFFSET BOOM)
