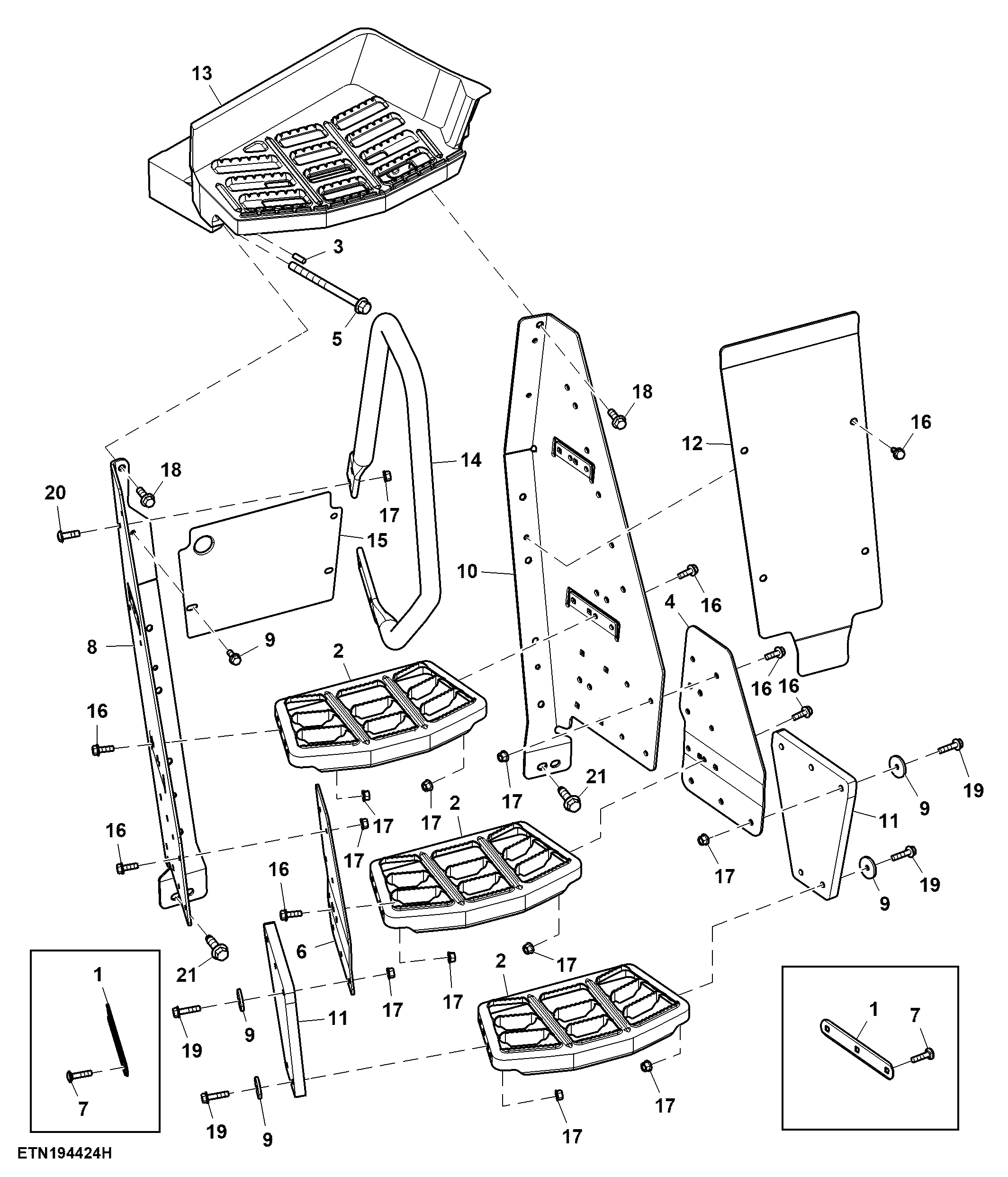

Step, LH Wide Assembly, Group 49 Rear Tires

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L211810	2	Plate	-
2	R570281	4	Step	-
3	R125033	2	Pin	-
4	R561931	1	Bracket	-
5	19M7822	4	Screw	M12 X 160
6	R561930	1	Bracket	-
7	03M7187	6	Bolt	M8 X 35, USE WITH L211810
8	RE593683	1	Plate	-
9	24M7101	10	Washer	11 X 34 X 3 mm
10	RE596186	1	Plate	-
11	R571226	2	Strap	-
12	TR109691	1	Cover	Bottom
13	R569771	1	Platform	-
14	TR110502	1	Handrail	-
15	R571666	2	Cover	Top
16	19M8331	27	Screw	M8 X 20
17	14M7844	34	Lock Nut	M8
18	19M9327	2	Screw	M10 X 30
19	19M7897	10	Screw	M8 X 35
20	L213934	4	Screw	-
21	R563789	2	Bolt	-

Step, LH Wide Assembly, Group 49 Rear Tires
