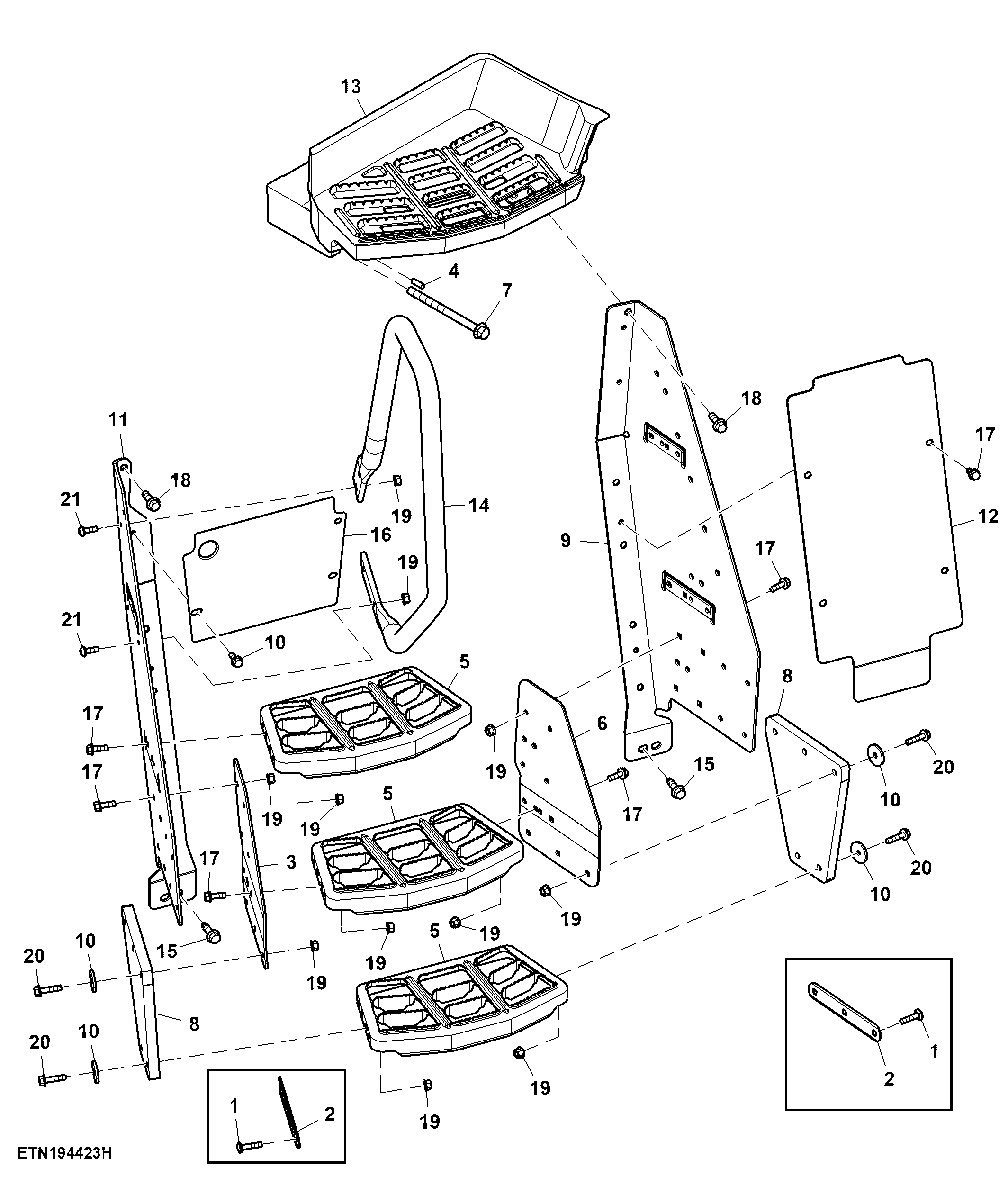

Step, LH Narrow Assembly, Group 49 Rear Tires

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7187	6	Bolt	M8 X 35, USE WITH L211810
2	L211810	2	Plate	-
3	R561930	1	Bracket	-
4	R125033	2	Pin	-
5	R570281	4	Step	-
6	R561931	1	Bracket	-
7	19M7822	4	Screw	M12 X 160
8	R571226	2	Strap	-
9	RE596186	1	Plate	-
10	24M7101	10	Washer	11 X 34 X 3 mm
11	RE593683	1	Plate	-
12	TR109690	1	Cover	Bottom
13	R569771	1	Platform	-
14	TR110502	1	Handrail	-
15	R563789	2	Bolt	-
16	R571666	1	Cover	Top
17	19M8331	26	Screw	M8 X 20
18	19M9327	2	Screw	M10 X 30
19	14M7844	34	Lock Nut	M8
20	19M7897	10	Screw	M8 X 35
21	L213934	4	Screw	-

Step, LH Narrow Assembly, Group 49 Rear Tires

Нет текстового описания
