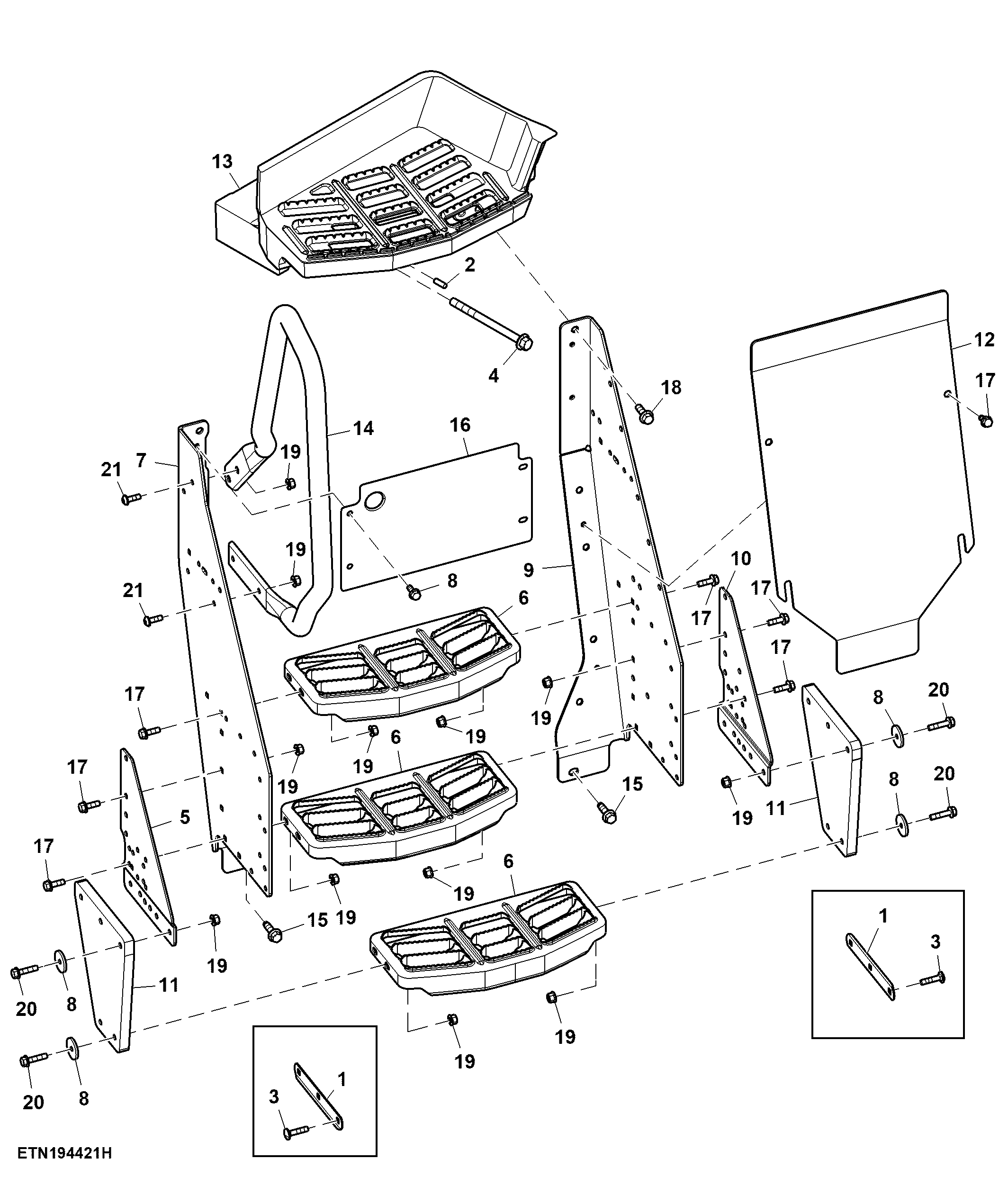

Step, LH Narrow Assembly, Group 47/ 48 Rear Tires

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L211810	2	Plate	-
2	R125033	2	Pin	-
3	03M7187	6	Bolt	M8 X 35, USE WITH L211810
4	19M7822	4	Screw	M12 X 160
5	R569063	1	Bracket	-
6	R570280	4	Step	-
7	RE593685	1	Plate	-
8	24M7101	10	Washer	11 X 34 X 3 mm
9	RE593686	1	Plate	-
10	R569064	1	Bracket	-
11	R571226	2	Strap	-
12	TR109689	1	Cover	-
13	R569771	1	Platform	-
14	TR110501	1	Handrail	-
15	R563789	2	Bolt	-
16	R566348	1	Cover	-
17	19M8331	26	Screw	M8 X 20
18	19M9327	2	Screw	M10 X 30
19	14M7844	32	Lock Nut	M8
20	19M7897	10	Screw	M8 X 35
21	L213934	4	Screw	-

Step, LH Narrow Assembly, Group 47/ 48 Rear Tires
