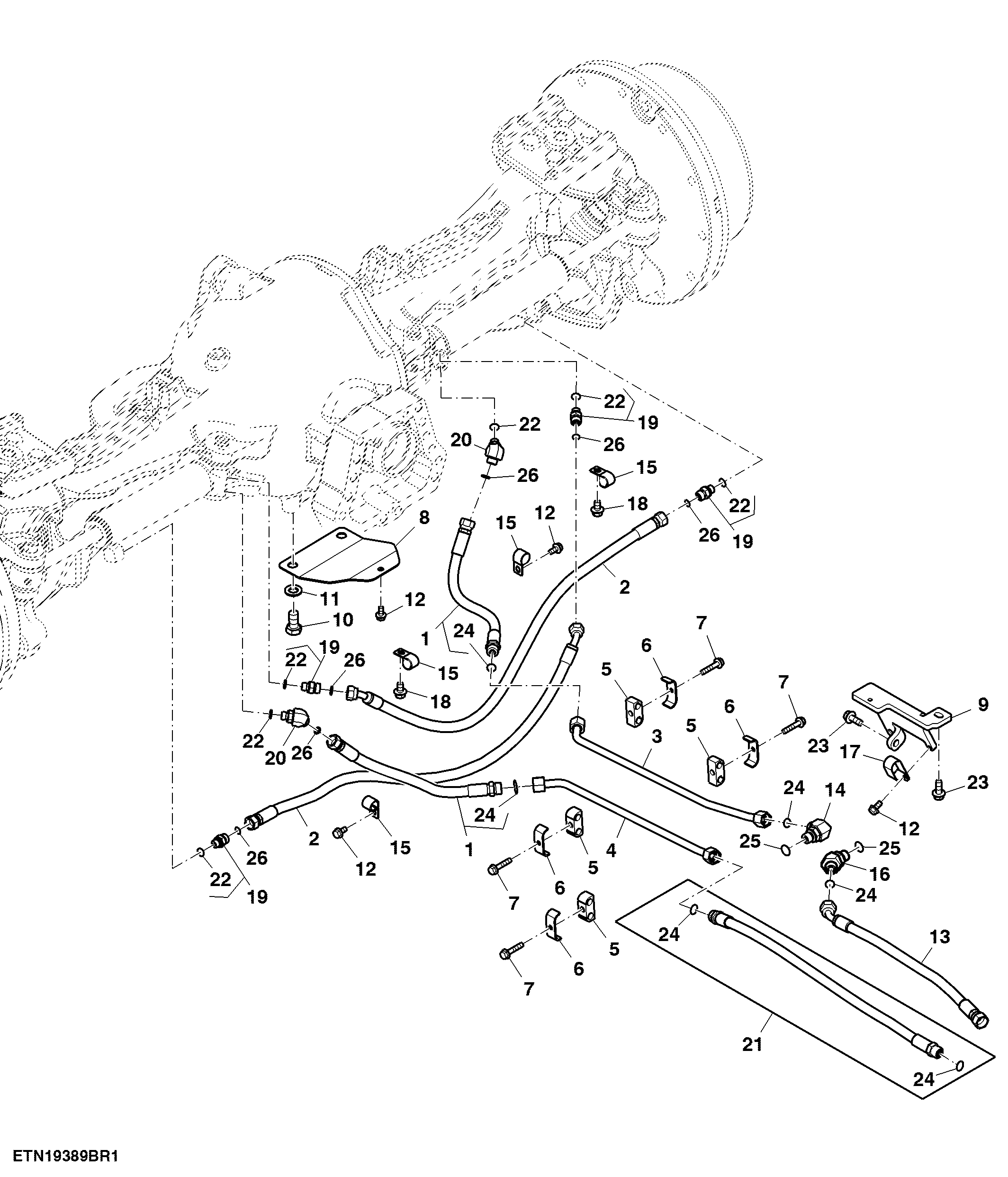

Steering Lines, MFWD/ TLS™, e23™/ IVT™

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE583733	2	Hydraulic Hose	SUB FOR RE337326
2	RE300664	2	Hose	TLS™ Steering, Between Two Cylinders
3	RE576996	1	Line	SUB FOR RE319057; RH
4	RE575908	1	Line	SUB FOR RE319058; LH
5	R184066	4	Clamp	-
6	R184060	4	Cover	-
7	19M7798	4	Screw	M8 X 40
8	R319061	1	Shield	-
9	R337836	1	Guard	-
10	19M8029	2	Cap Screw	M16 X 30
11	24M7338	2	Washer	17 X 30 X 3 mm
12	19M7865	4	Screw	M8 X 16
13	RE319060	1	Hose	RH
14	38H5017	1	Elbow Fitting	-
15	N191985	4	Clip	-
16	38H5071	1	Elbow Fitting	-
17	F122159	1	Clamp	-
18	19M7783	2	Screw	M10 X 16
19	38H5002	4	Adapter Fitting	-
20	38H5208	2	Adapter Fitting	-
21	RE319059	1	Hose	LH
22	51M7041	6	O-Ring	11.300 X 2.200 mm
23	19M7785	2	Screw	M10 X 25
24	T77857	6	O-Ring	-
25	51M7043	2	O-Ring	15.300 X 2.200 mm
26	T77613	6	O-Ring	-

Steering Lines, MFWD/ TLS™, e23™/ IVT™

Нет текстового описания
