Rear Support, Hood, 9.0 L, FT4 / Stage 5 Engine

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7826	4	Screw	M16 X 70
2	R183008	4	Bushing	-
3	R297389	1	Pin Fastener	-
4	19M7866	4	Screw	M8 X 20
5	R288350	1	Linkage	Front Arm
6	R559777	2	Spacer	-
7	24M7345	4	Washer	13.500 X 24 X 2.500 mm
8	R289232	3	Pin Fastener	-
9	19M7865	1	Screw	M8 X 16
10	R549721	1	Linkage	Front Top
11	R546884	1	Grommet	-
12	R259541	2	Bolt	-
13	24M7338	1	Washer	17 X 30 X 3 mm
14	R546885	1	Grommet	-
15	R551293	1	Pin Fastener	-
16	40M7059	4	Snap Ring	-
17	RE191783	2	Ball Bearing	-
18	44M7070	2	Dowel Pin	-
19	TR110785	38	Rivet	-
20	R560966	1	Bracket	-
21	TR105684	1	Linkage	Rear Arm
22	RE572574	1	Spring	-
23	TA10884	1	Bracket	-
24	TR109646	1	Support	ORDER TR115886; ALSO ORDER (2) 19M7862 AND TA17135
25	TA13119	1	Barrier	-
26	R552022	1	Plate	-
27	19M7873	1	Screw	M8 X 110
28	F2863R	1	Snap Ring	-
29	TA14918	1	Bracket	-
30	21M7572	2	Socket Head Screw	M8 X 20
31	TR115886	1	Support	-
32	19M7862	2	Screw	M6 X 20
33	TA17135	1	Support	-

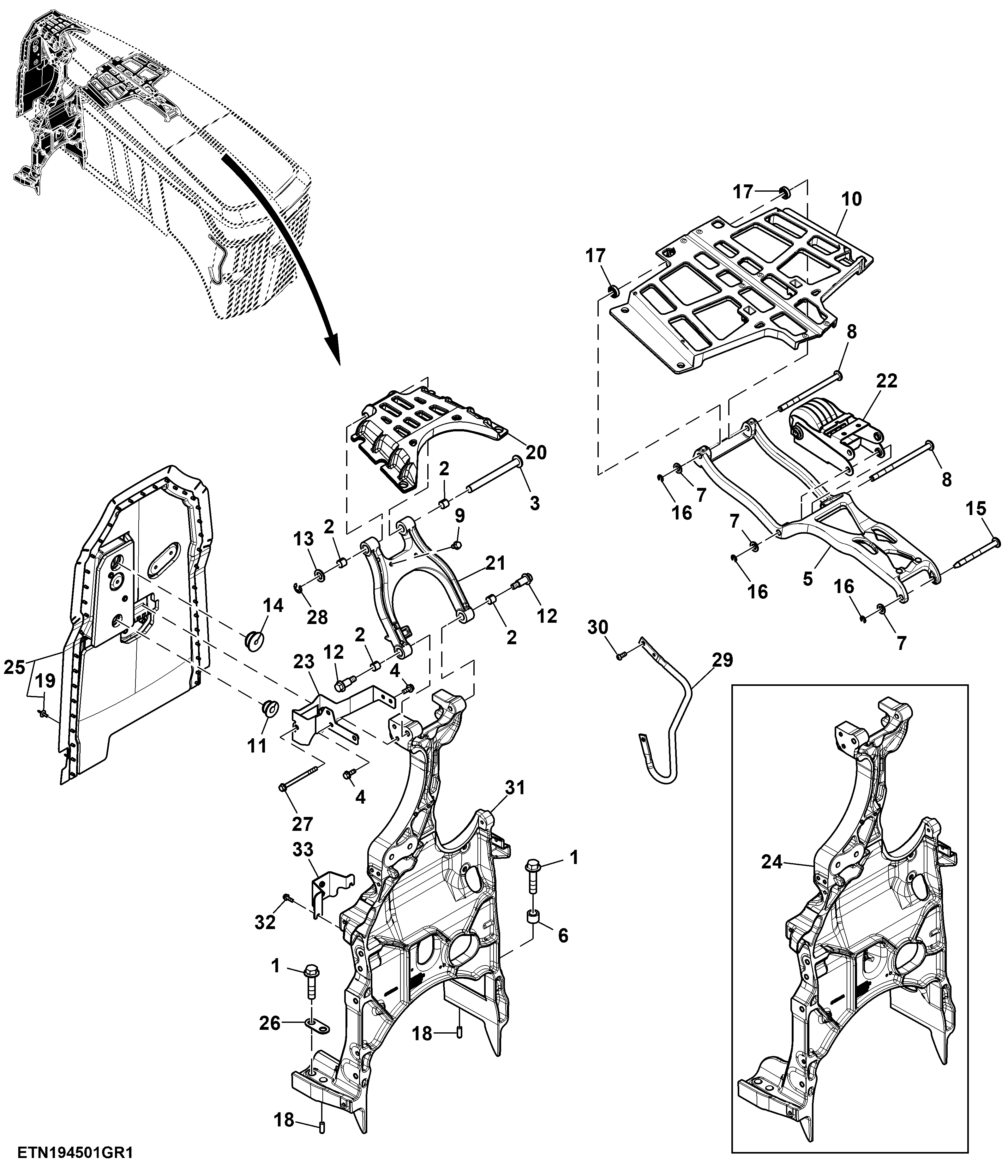

Rear Support, Hood, 9.0 L, FT4 / Stage 5 Engine

Нет текстового описания
