Открытый узел

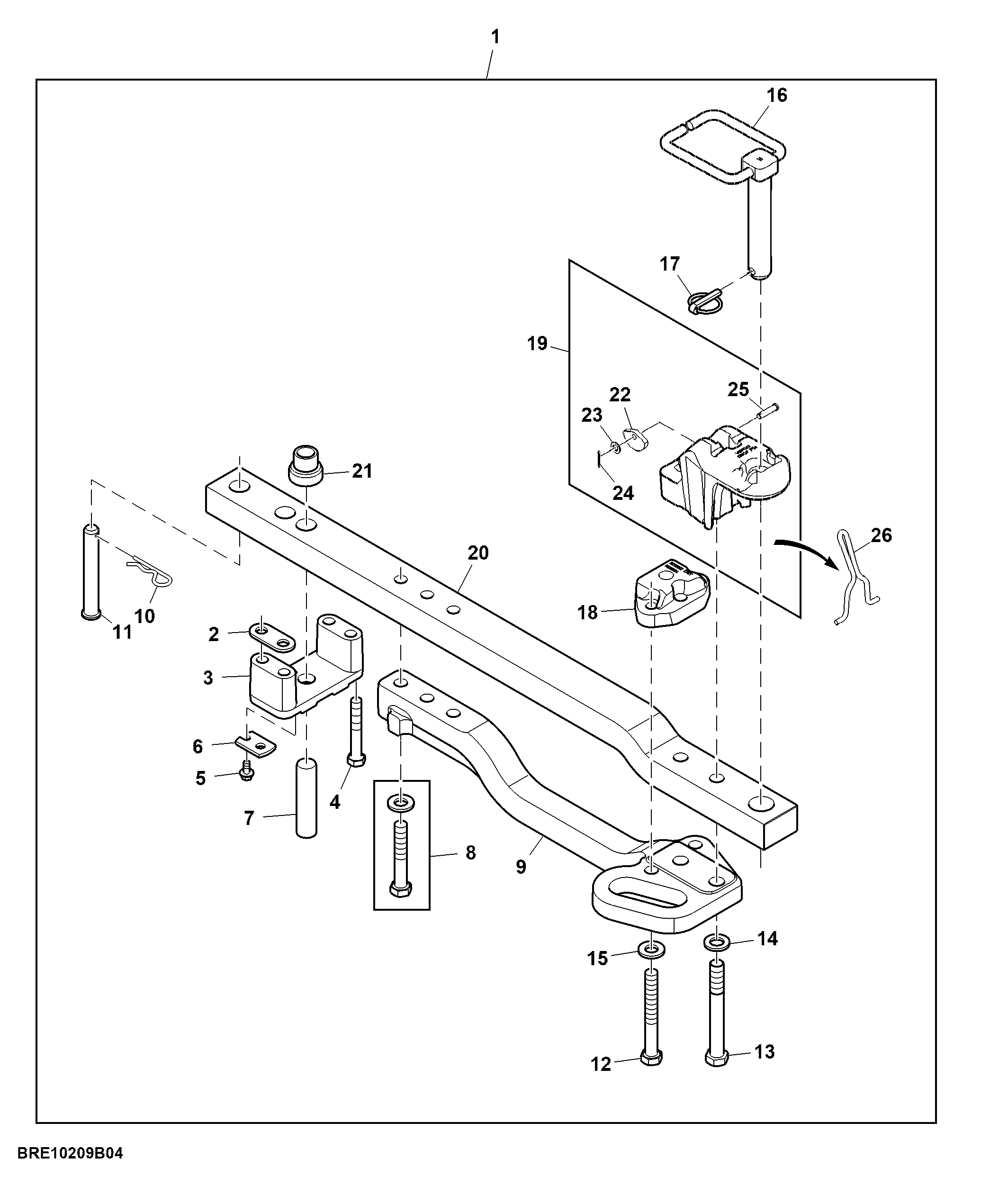

Heavy Duty Drawbar, Clevis, Category 3, Attachment

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BRE10209	1	Drawbar	-
2	R121788	2	Strap	-
3	R210639	1	Support	-
4	19M9139	4	Cap Screw	M20 X 130
5	19M7784	1	Screw	M10 X 20
6	R115453	1	Strap	-
7	R210619	1	Pin	-
8	19M9987	3	Screw	M20 X 110
9	R228959	1	Brace	-
10	A3581R	2	Spring Locking Pin	-
11	R195320	2	Pin	-
12	19M9144	2	Cap Screw	M20 X 180
13	R115172	2	Cap Screw	-
14	R52006	2	Washer	-
15	24M7242	2	Washer	21.400 X 42 X 5 mm
16	RE570372	1	Pin Fastener	-
17	AR62150	1	Quick Lock Pin	-
18	R236804	1	Retainer	-
19	RE566117	1	Strap	-
20	R572152	1	Drawbar	SUB FOR R303166
21	R337376	1	Bushing	-
22	R542105	1	Lock Plate	-
23	24M7040	1	Washer	11 X 20 X 2 mm
24	11M7082	1	Cotter Pin	2.500 X 25 mm
25	R545342	1	Pin Fastener	-
26	R546661	1	Lever	-

Heavy Duty Drawbar, Clevis, Category 3, Attachment

Нет текстового описания
