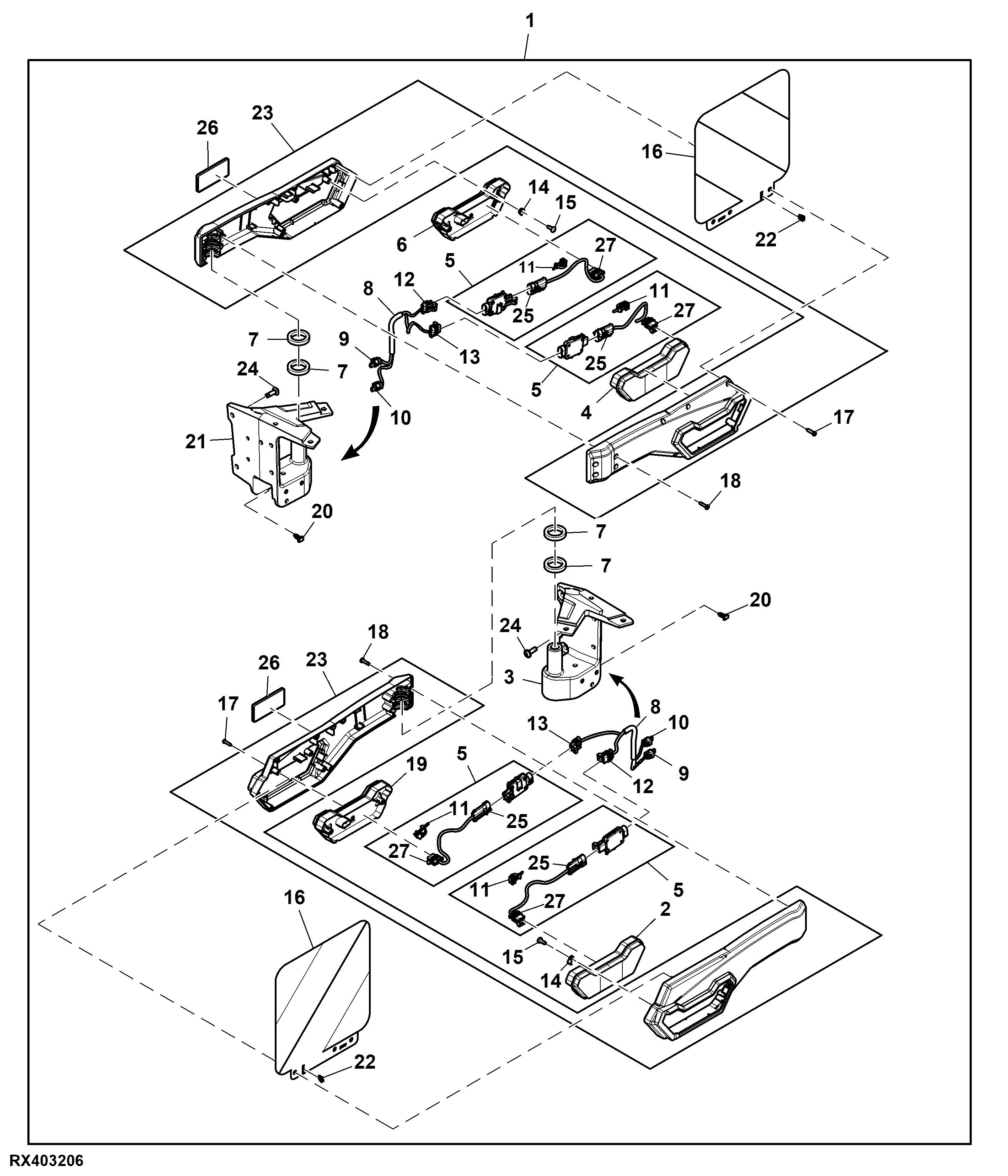

3 m Extremity Arm Lighting, Attachment

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BXX10635	1	Arm	-
1	BRE10442	1	Arm	ORDER BXX10635
2	RE592941	1	Lamp	Rear Position, LH
3	R564454	1	Support	-
4	RE592940	1	Lamp	Rear Position, RH
5	RE590506	4	Sensor Kit	LED Light Dongle, ORDER TA19218
5	TA19218	4	Sensor Kit	LED Light Dongle
6	RE592942	1	Lamp	13.5 V, Front Position, RH
7	R180671	4	Washer	-
8	TA19462	2	Wiring Harness	Extremity Lights
8	RE593508	2	Wiring Harness	Extremity Lights, ORDER RE595537 OR TA19462
9	57M7785	2	Elec. Connector Housing	Extremity In-Line <service-part>1</service-part>, XX175-2/XX176-2
9	57M7724	2	Electrical Connector Assy	-
9	RWA11086	1	Repair Wire Assembly	Cavity A, B
10	57M7784	2	Electrical Connector Assy	Extremity In-Line <service-part>2</service-part>, XX177-2/XX178-2
10	57M7723	2	Electrical Connector Assy	-
10	RWA11085	1	Repair Wire Assembly	Cavity A, B
11	57M9229	6	Clip	-
12	RWA11083	1	Repair Wire Assembly	Cavity A, B, C
12	57M7255	2	Elec. Connector Housing	Light Turn Marker Extremity Rear Facing, E229/E230/E115/E117
12	57M7290	2	Elec. Connector Accessory	-
13	57M7255	2	Elec. Connector Housing	Light Turn Marker Extremity Forward Facing, E227/E228/E116/E118
13	57M7290	2	Elec. Connector Accessory	-
13	RWA11083	1	Repair Wire Assembly	Cavity A, B, C
14	R569996	12	Bracket	-
15	R263172	12	Screw	-
16	RE595094	2	Plate	-
17	37M7372	10	Screw	-
18	21M7686	10	Screw	M5 X 20
19	RE592943	1	Lamp	13.5 V, Front Position, LH
20	57M9555	2	Clip	-
21	R564611	1	Support	-
22	R566417	12	Clip	-
23	RE590493	2	Arm	-
24	R264174	4	Bolt	-
25	57M7257	4	Elec. Connector Housing	-
25	RWA11082	1	Repair Wire Assembly	Cavity A, B, C
26	AZ57444	2	Reflector	-
27	57M7255	4	Elec. Connector Housing	-
27	RWA11083	1	Repair Wire Assembly	Cavity A, B, C

3 m Extremity Arm Lighting, Attachment

Нет текстового описания
