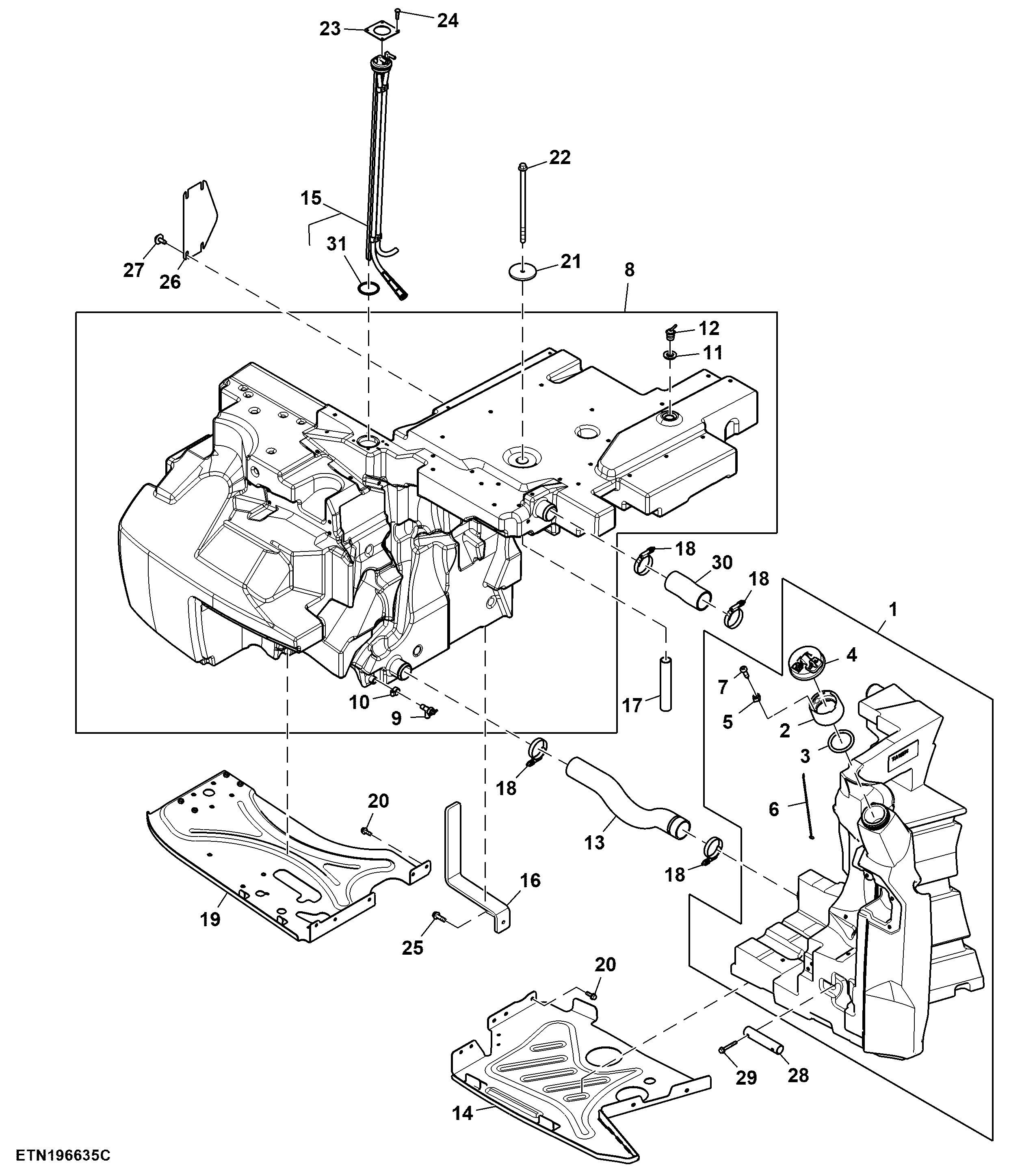

Fuel Tank Assembly, PST / e23™, T2 Engine

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TA10575	1	Fuel Tank	LH
2	RE566651	1	Adapter Fitting	INCLUDES H172014
3	H172014	1	Gasket	-
4	RE577481	1	Cap	-
5	H174831	1	Anchor	-
6	RE255766	1	Link Chain	-
7	T164203	1	Screw	-
8	TA13038	1	Fuel Tank	RH
9	AT35831	1	Drain Valve	-
10	TY22467	1	Clamp	-
11	R560528	1	Grommet	-
12	R237815	1	Vent	-
13	R287122	1	Hose	Bottom Fuel Crossover
14	TA12917	1	Plate	-
15	RE573963	1	Fuel Sender	-
16	R543406	1	Support	-
17	TR106105	1	Tube	-
18	AH170895	4	Clamp	-
19	RE580688	1	Plate	-
20	19M7786	10	Screw	M10 X 30
21	L166304	1	Washer	-
22	R112772	1	Screw	-
23	R330922	1	Plate	-
24	N205840	4	Bolt	-
25	19M7791	1	Bolt	M12 X 40
26	R554847	1	Plate	-
27	R323614	4	Screw With Washer	-
28	TR106954	1	Rod	-
29	19M7834	2	Screw	M6 X 45
30	TR110577	1	Hose	Upper Fuel Crossover
31	L212423	2	O-Ring	-

Fuel Tank Assembly, PST / e23™, T2 Engine

Нет текстового описания
