Открытый узел

LONG ARM FRONT PIPINGS ASSEMBLY

LONG ARM FRONT PIPINGS ASSEMBLY

LONG ARM FRONT PIPINGS ASSEMBLY

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

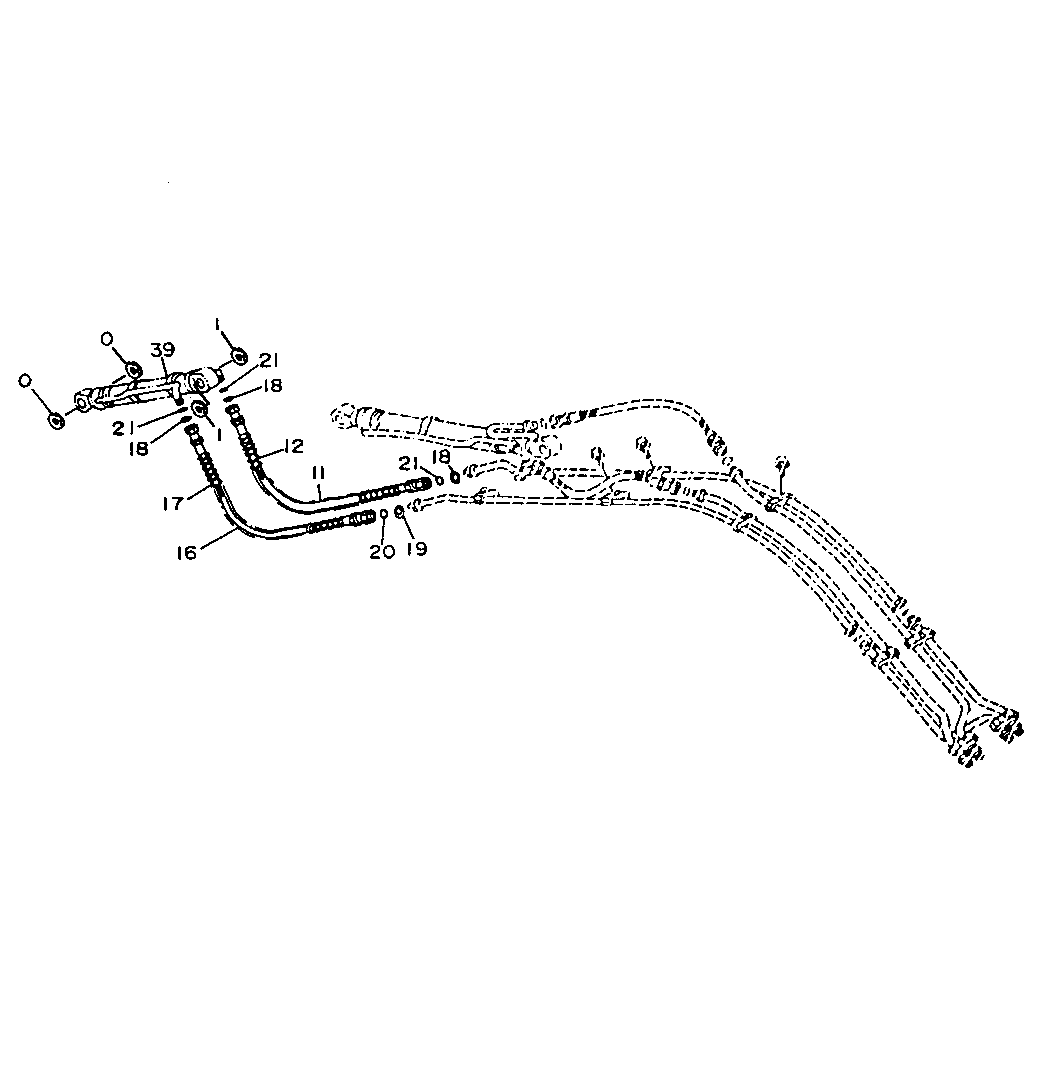

LONG ARM FRONT PIPINGS ASSEMBLY

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	TH102445	2	Seal	-
1	TH102446	2	Seal	-
11	4219370	1	Hydraulic Hose	(SUB FOR AT205861)
12	-	1	Part 4	(SUB FOR AT205866)( 4223507 NO LONGER AVAILABLE FOR SERVICE)
16	4219369	1	Hydraulic Hose	(SUB FOR AT205860)
17	4223508	1	Cover	(SUB FOR AT205867)
18	4073052	3	Washer	37 X 66 X 1.600 mm (1.457" X 2.598" X 1/16"), (SUB FOR TH111201)
19	4061743	1	WASHER	28 X 50 X 1.600 mm (1.102" X 1-31/32" X 1/16"), (SUB FOR TH101572)
20	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
21	T76938	3	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
39	9110535	1	Cylinder	(SUB FOR AT205922)(BUCKET)
50	AT176023	1	Arm	WHOLEGOODS (INCLUDES LONG ARM, BUCKET CYLINDER AND LINKAGE) (NOT ILLUSTRATED) (CONTAINS ALL ITEMS ON THIS PAGE - ADDITIONAL COMPONENTS LISTED ON OTHER PAGES)
