Открытый узел

LONG ARM 3.75M

LONG ARM 3.75M

LONG ARM 3.75M

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

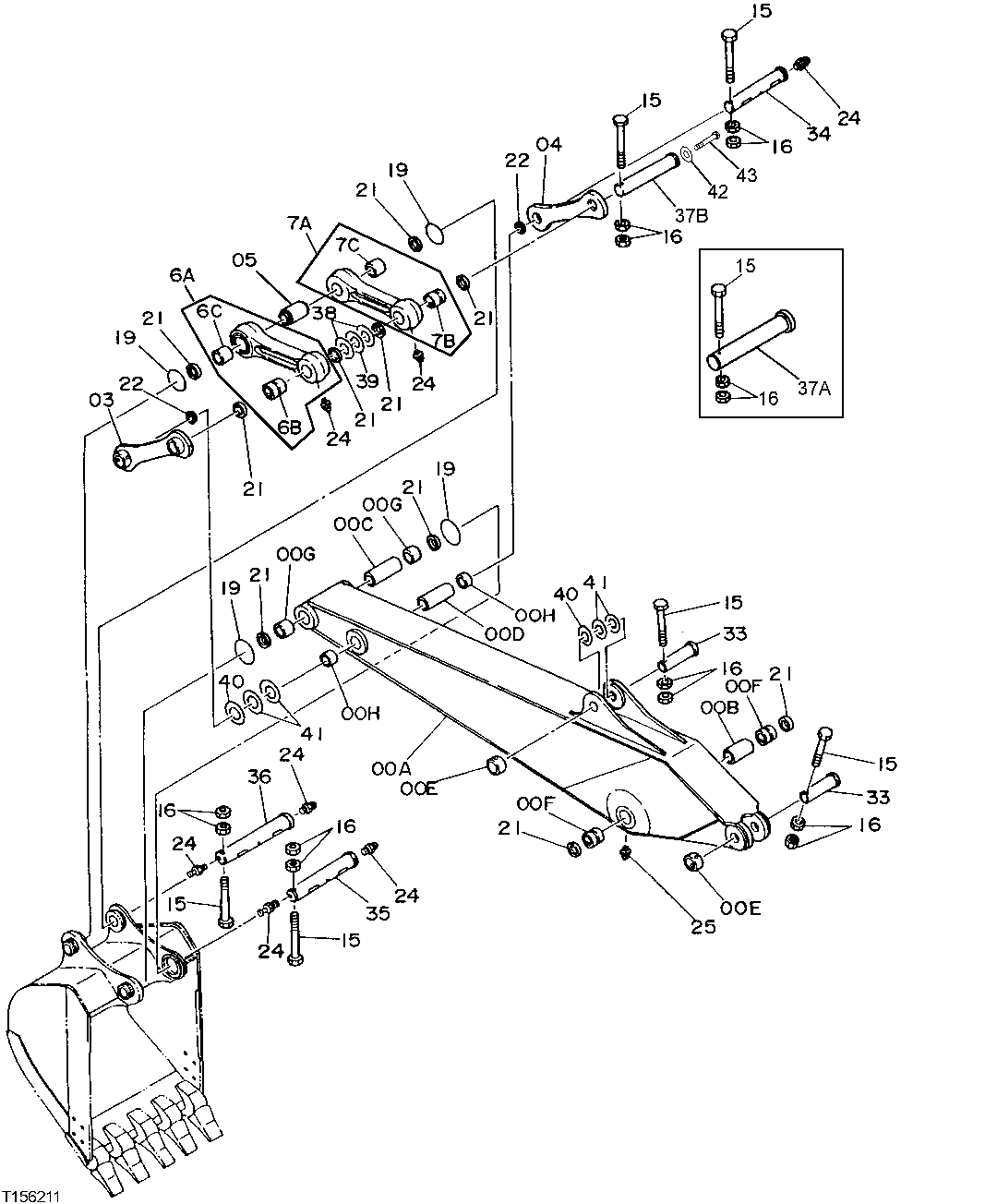

LONG ARM 3.75M

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	8040334	1	Link	(SUB FOR AT205906)
4	3040205	1	Link	(SUB FOR AT205823)
5	4155351	1	Pin Fastener	(SUB FOR TH102439)
15	19M8503	6	Cap Screw	M20 X 160
16	14M7277	12	Nut	M20
19	T397473	4	V-Ring Seal	V O-Ring
19	AT349466	4	Seal	(SPLIT O-RING)
19	4089028	4	O-Ring	(STANDARD O-RING)
21	TH102445	10	Seal	-
22	TH102446	2	Seal	-
24	TH100074	7	Lubrication Fitting	-
25	T116334	2	Lubrication Fitting	-
33	TH111794	2	Pin Fastener	80 X 290 mm (3.150" X 11.417")
34	AT205819	1	Pin	-
35	TH110235	1	Pin Fastener	-
36	AT205824	1	Pin	-
38	4361177	2	Washer	(SUB FOR TH106309 ) (SUB FOR AT214005)
39	4189837	1	Washer	91 X 145 X 2.300 mm (3.583" X 5.709" X 0.091"), (SUB FOR TH106310)
40	4367409	2	Thrust Washer	(SUB FOR TH104297, THIS APPLICATION ) (SUB FOR AT214039)
41	4366691	4	Thrust Washer	(SUB FOR TH104296, THIS APPLICATION ) (SUB FOR AT214029)
42	T138902	1	Bushing	(FOR USE WITH AT196434)
43	19M8029	1	Cap Screw	M16 X 30, (SUB FOR 19M7608)(FOR USE WITH AT196434)
50	AT176023	1	Arm	WHOLEGOODS (INCLUDES LONG ARM, BUCKET CYLINDER AND LINKAGE) (NOT ILLUSTRATED) (CONTAINS ALL ITEMS ON THIS PAGE - ADDITIONAL COMPONENTS LISTED ON OTHER PAGES)
0A	AT172973	1	Arm	WHOLEGOODS (INCLUDES KEYS 0A THRU 0H)
0B	4170858	1	Spacer	(SUB FOR AT205829)
0C	4144379	1	Spacer	95.200 X 101.600 X 255 mm (3.748" X 4" X 10.039"), (SUB FOR TH102430)
0D	4067989	1	Spacer	(SUB FOR AT205827)
0E	4067719	2	Pivot	(SUB FOR TH102410)
0F	3054062	2	Bushing	(SUB FOR TH109801)
0G	TH109802	2	Bushing	90 X 105 X 70 mm (3.543" X 4.134" X 2.756")
0H	T139496	2	Bushing	(SUB FOR T104344)
6A	8038660	1	Link	(SUB FOR AT205901)
6B	3038527	1	Bushing	SUB FOR AT205821
6C	TH109807	1	Bushing	90 X 105 X 100 mm (3.543" X 4.134" X 3-15/16")
7A	8038661	1	Link	(SUB FOR AT205902)
7B	3038527	1	Bushing	SUB FOR AT205821
7C	TH109807	1	Bushing	90 X 105 X 100 mm (3.543" X 4.134" X 3-15/16")
37A	DH300121	1	Pin	(SUB FOR AT205820 ) (SUB AT196434 AND T138902 AND 19M7608)
37B	AT196434	1	Pin Fastener	(SUB FOR AT205820, DH300121 ) (ALSO ORDER T138902 AND 19M7608)
