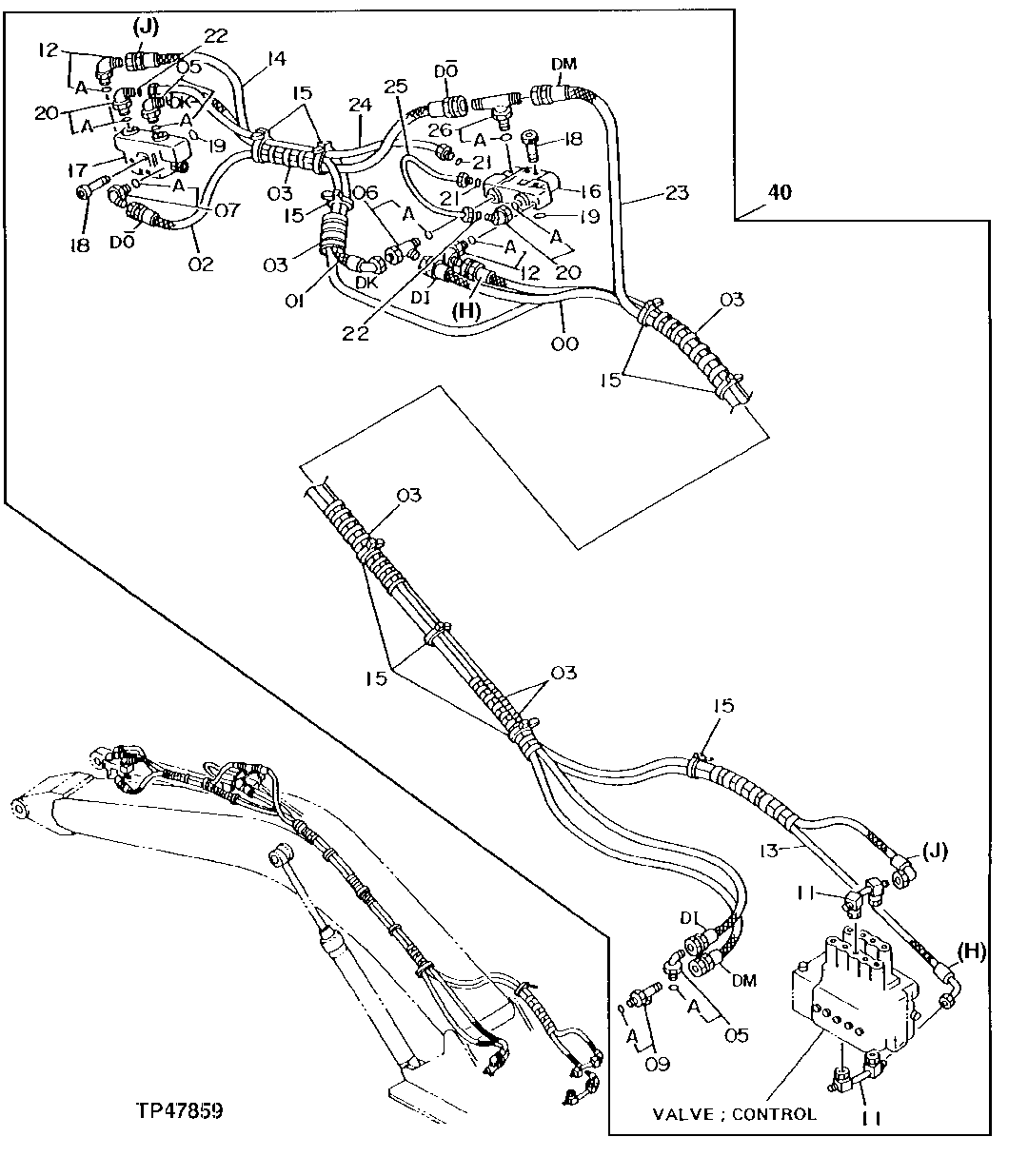

LOAD LOWERING VALVE ARM PIPINGS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AT205870	1	Hydraulic Hose	-
1	AT205871	1	Hydraulic Hose	-
2	AT205886	1	Hydraulic Hose	-
3	-	7	Part 4	(CUT TO LENGTH FROM XHG-075 BULK MATERIAL)
3	XHG-075	1	Hose Guard	-
5	A852333	2	Elbow Fitting	(SUB FOR TH101047 ) (SUB FOR 4154671)
6	4205363	1	Tee Fitting	(SUB FOR AT126362)
7	4154672	1	Elbow Fitting	(SUB FOR TH101008)
9	4219347	1	Tee Fitting	(SUB FOR AT205859)
11	8039468	2	Line	(SUB FOR AT127914)
12	A852333	2	Elbow Fitting	(SUB FOR TH101047 ) (SUB FOR 4154671)
13	AT205873	1	Hydraulic Hose	-
14	AT205872	1	Hydraulic Hose	-
15	H77698	10	Tie Band	-
16	4224361	1	Flow Control Hyd. Valve	(SUB FOR AT205868)
17	4223107	1	Flow Control Hyd. Valve	(SUB FOR AT205865)
18	19M8547	8	Screw	M12 X 90, (SUB FOR AT127258 OR M341290)
19	AT264324	2	O-Ring	(SUB FOR TH100044)
20	-	2	Part 24	( AT158880 NOT AVAILABLE FOR SERVICE)
21	T76938	2	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
22	T78612	2	O-Ring	-
23	AT205869	1	Hydraulic Hose	-
24	8042281	1	Line	(SUB FOR AT205908)
25	8042282	1	Line	(SUB FOR AT122432)
26	4221224	1	Tee Fitting	(SUB FOR AT318018 AND AT154156)
40	AT173921	1	Kit	(HOSE RUPTURE - LOAD LOWERING VALVE ARM) (ASSEMBLY DOES NOT CONTAIN CONTROL VALVE)
5A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
6A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
7A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), (SUB FOR U46489)
9A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
12A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
20A	TH101926	1	O-Ring	28.700 X 3.500 mm (1.130" X 0.138")
26A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), (SUB FOR U46489)
